Автооператорная гальваническая линия ЛНГА
(сертификат соответствия №POCC.RU.04СКЦ.TST.П.00074/1,ТУ ВРЛА 443249.001-12)

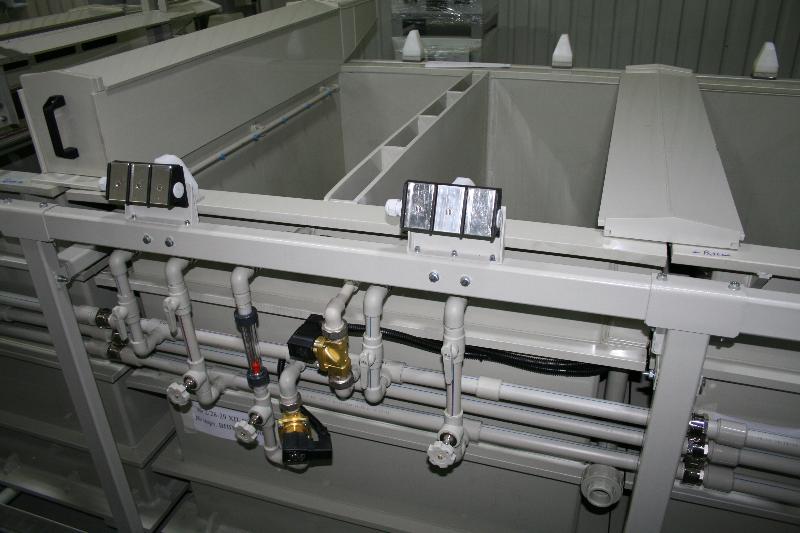

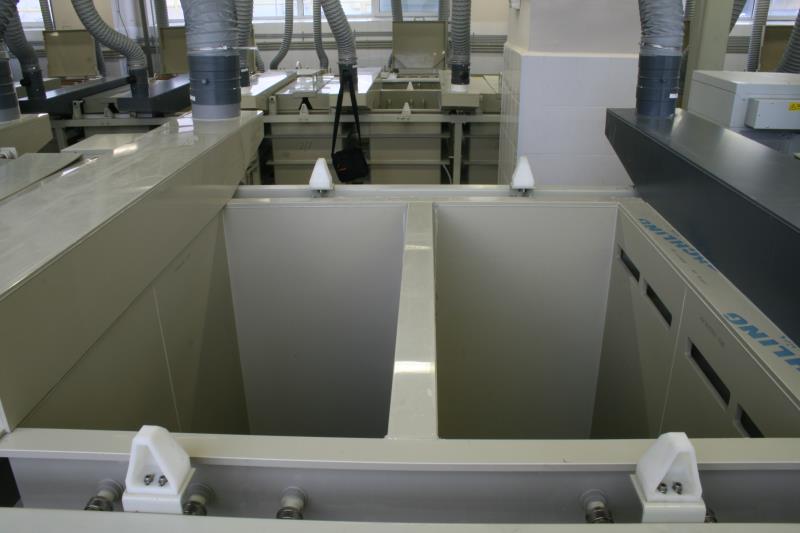

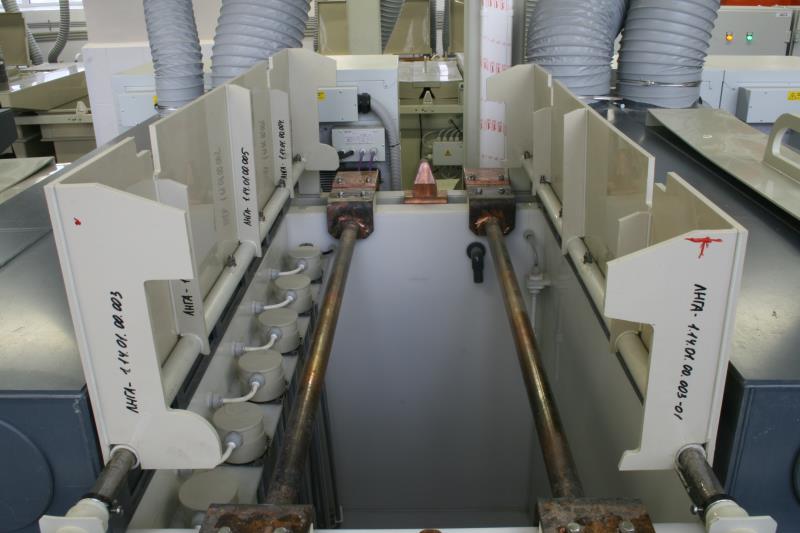

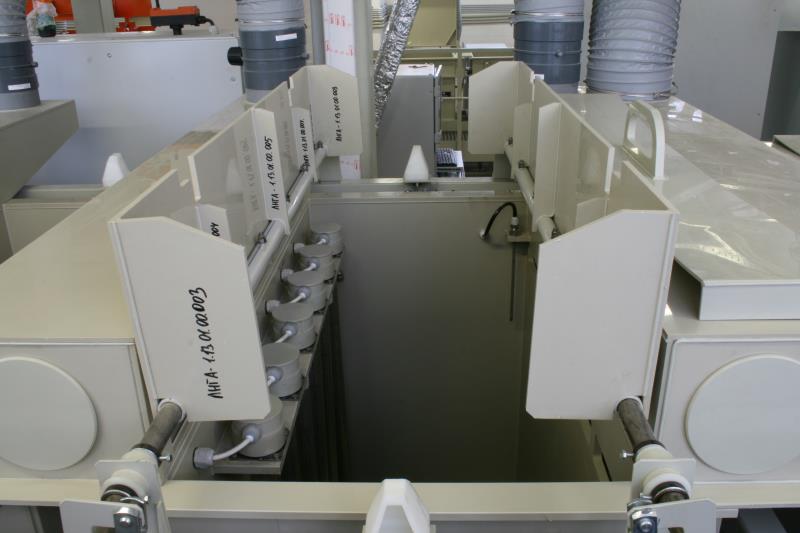

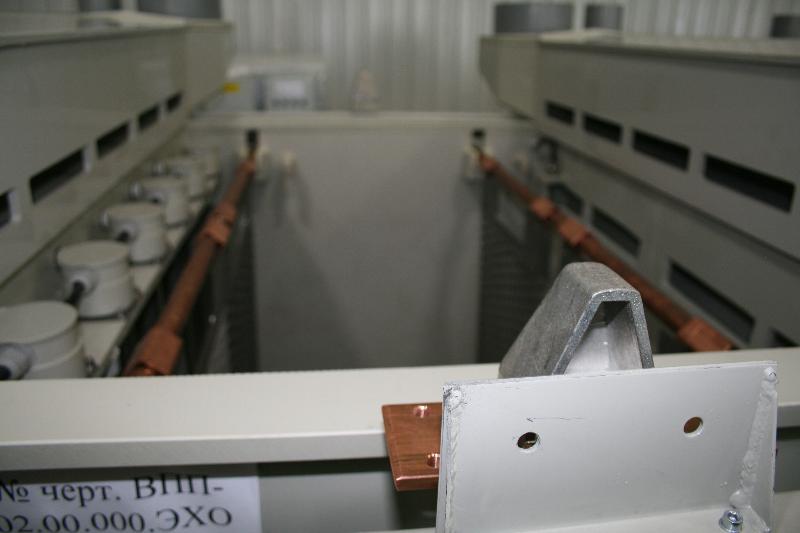

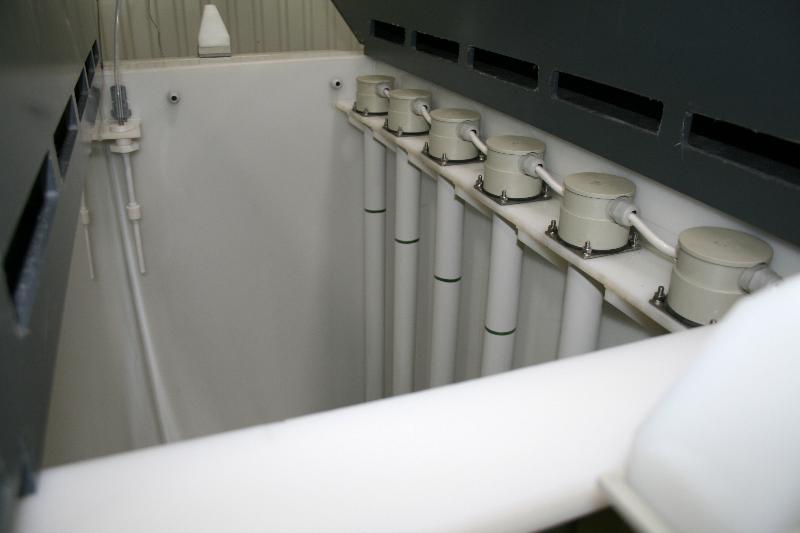

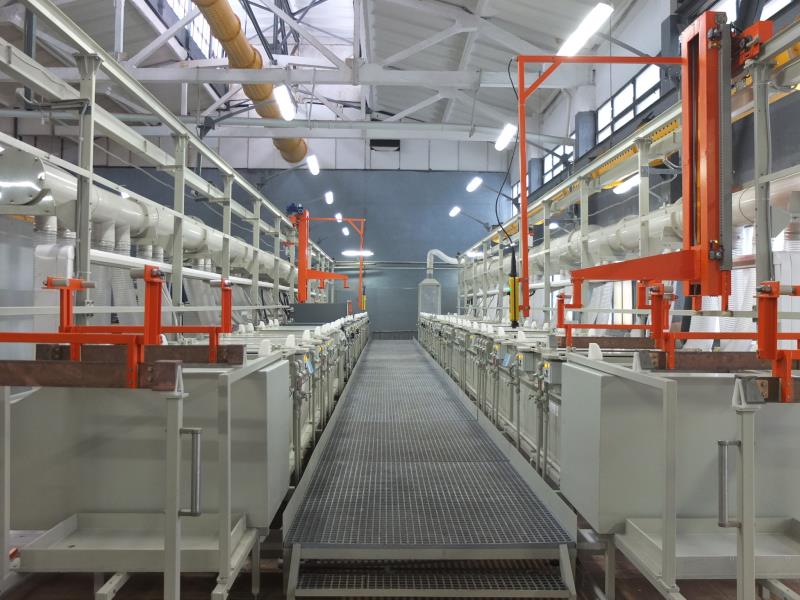

Автооператорная гальваническая линия (общий вид) Автооператор Ванна эл./х. обезжиривания Маслоотделитель Ванна горячей промывки Ванна 2-х каскадной промывки Ванна хромирования Механизм автоматического открывания крышек Холодильная установка Выпрямительный агрегат
Конструкции автоматизированных гальванических линий обеспечивают выполнение в автоматическом режиме всех технологических процессов, регламентных требований и нормативный срок эксплуатации при двухсменной работе и коэффициенте загрузки не ниже 0,9 в течение 10 лет. По согласованию с заказчиком возможно уточнение размещения отдельных элементов каждой линии

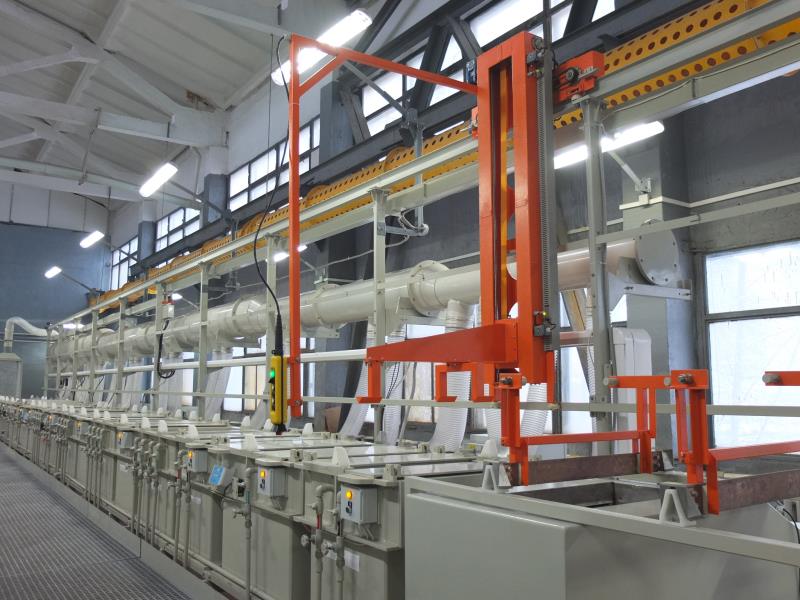

Гальваническая автооператорная линия |

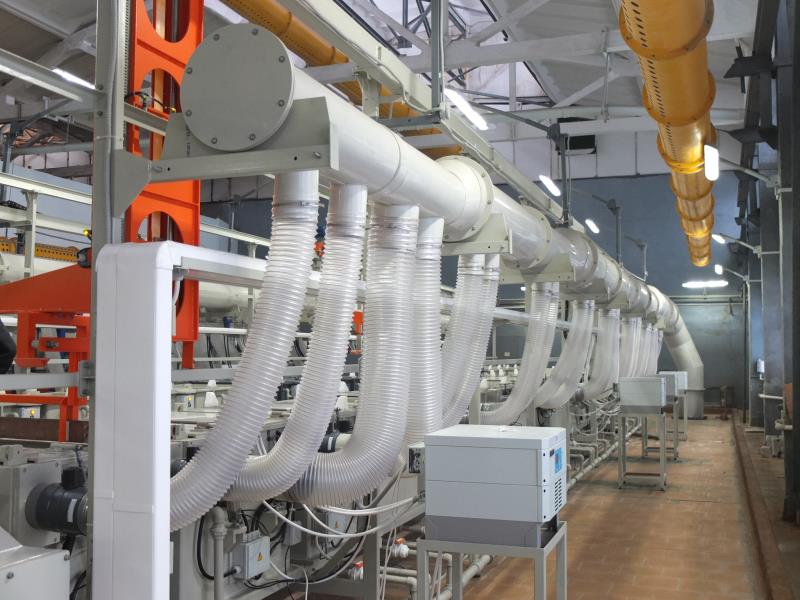

Воздуховоды с шиберными заслонами |

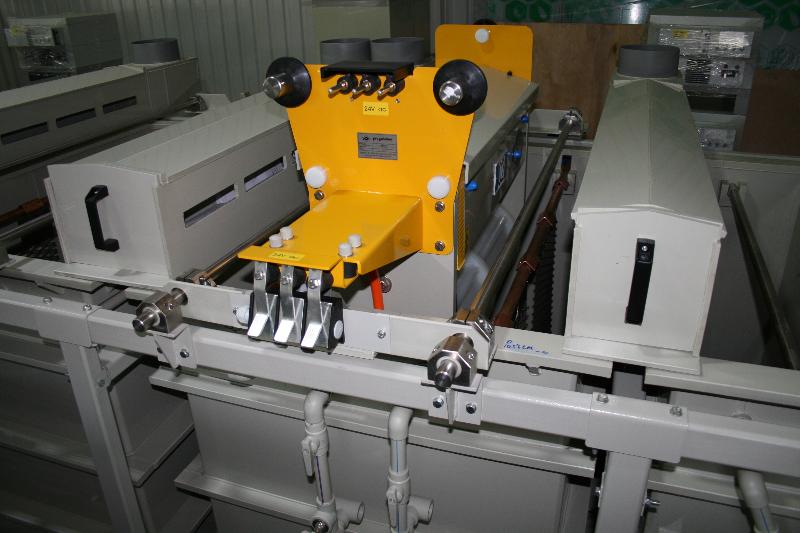

Автооператор консольного типа |
| |||||||||||||||||
| |||||||||||||||||
| |||||||||||||||||
|

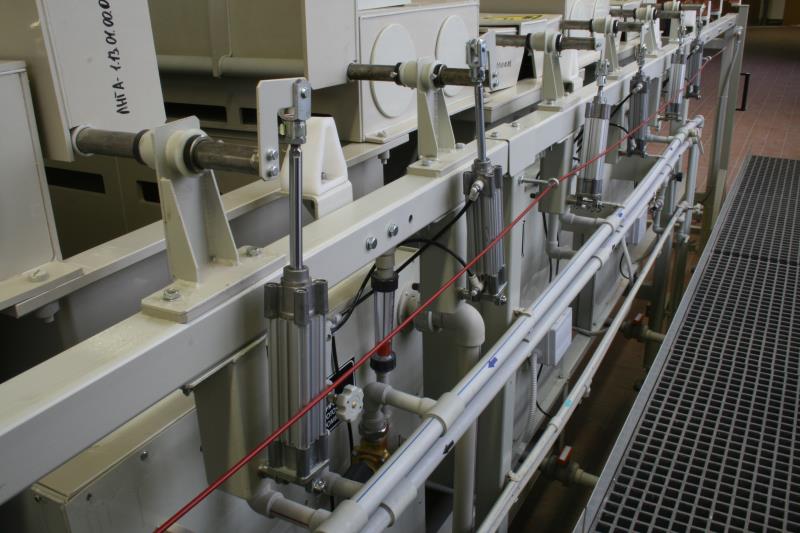

Механизм качания |
|

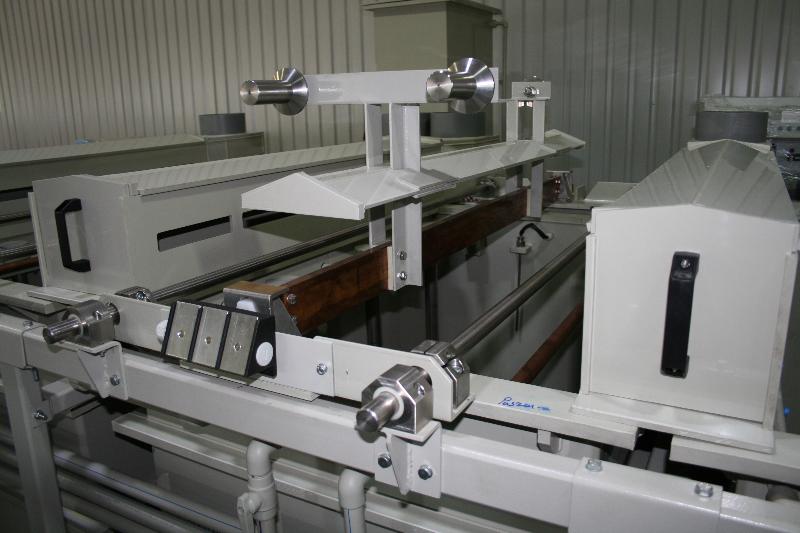

Переносная штанга |
| ||

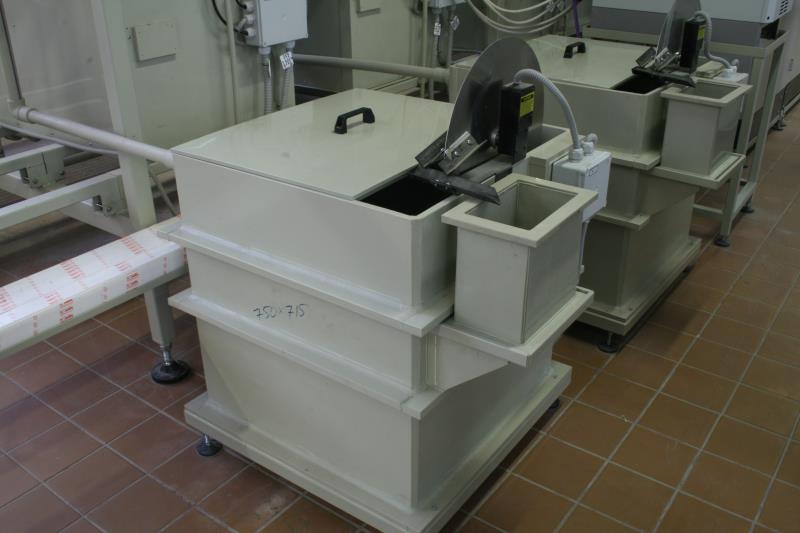

Барабан Генератор цинка для коррекции концентрации цинка в электролите цинкования |

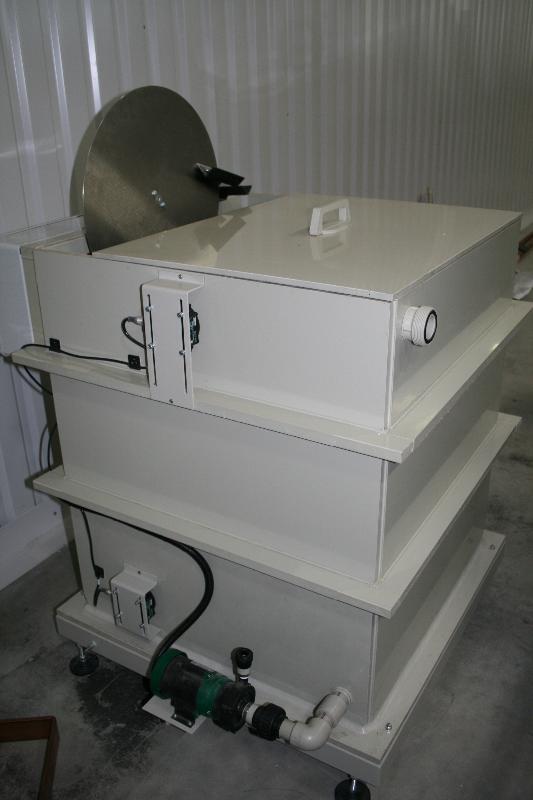

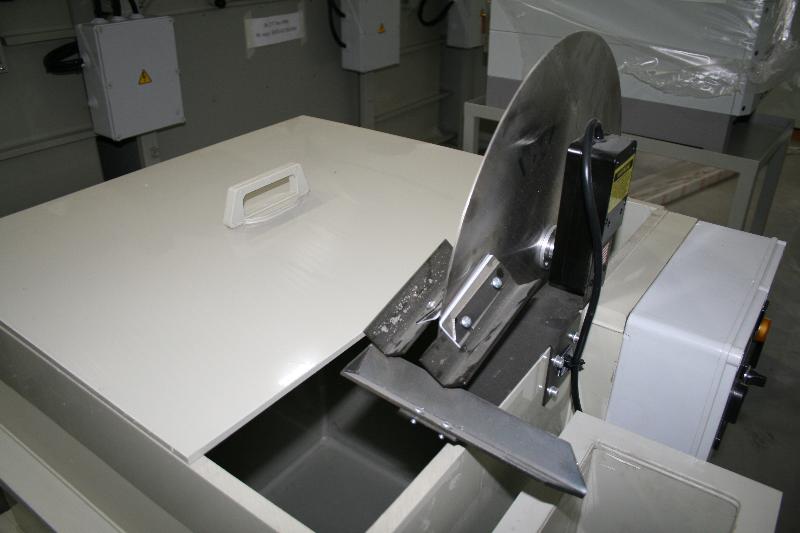

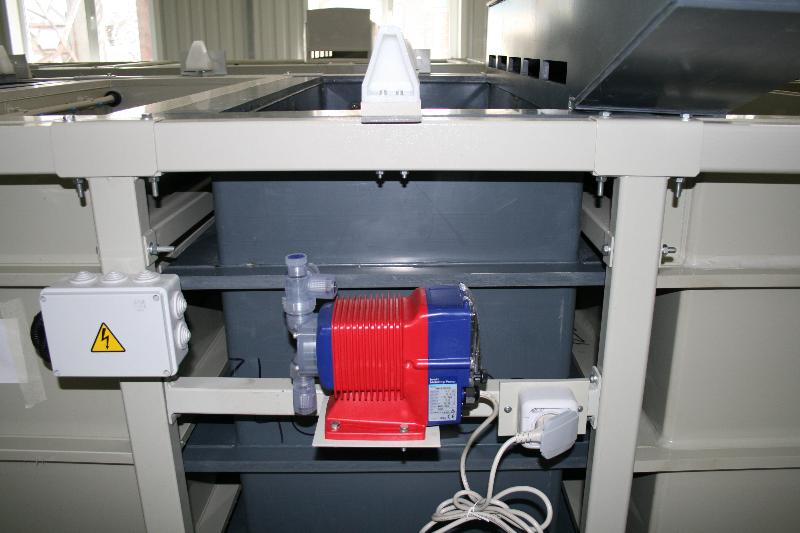

Дисковый жиро-маслоотделитель для ванны электрохимического обезжиривания Насос-дозатор для корректировки электролитов | ||

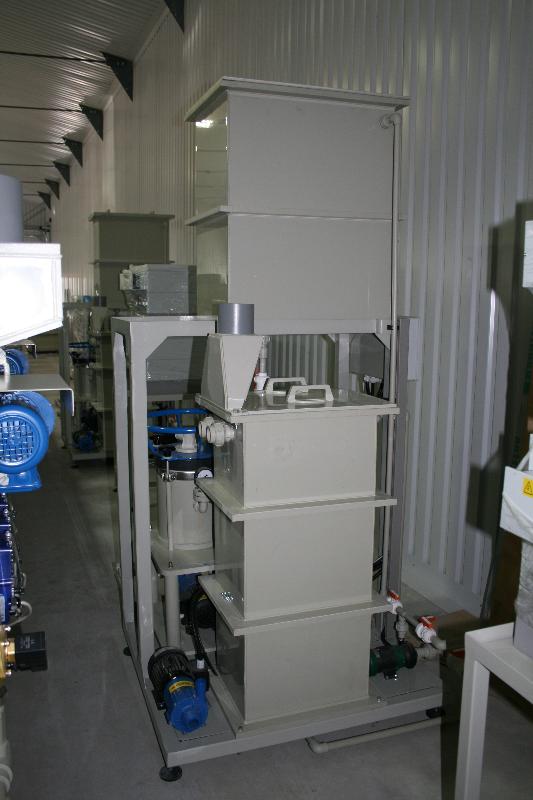

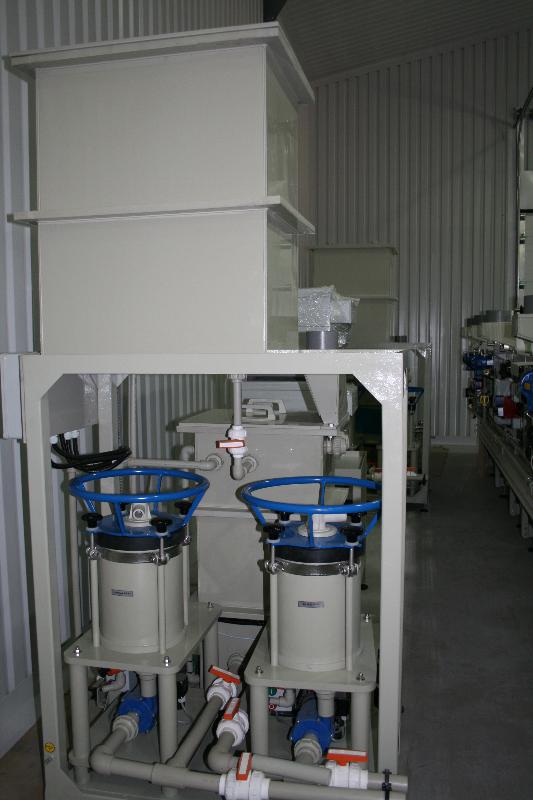

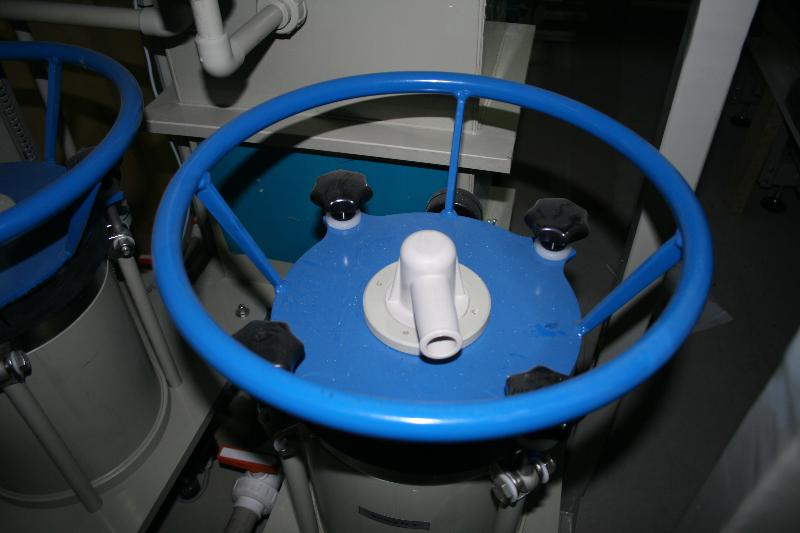

Фильтровальная установка |

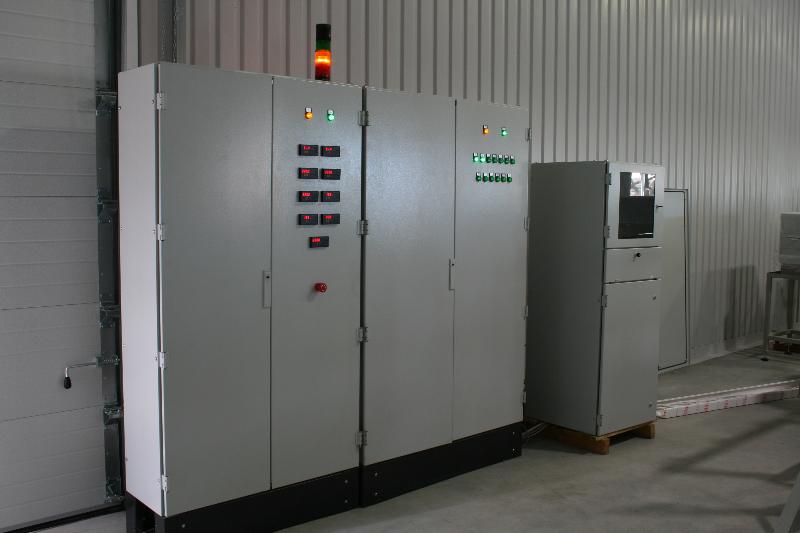

Стойка управления, стойка силовая, стойка компьютерная линии |
|
Габариты ванн от 600х1000х1000 (h) мм до 1000х3500х1200 (h) мм.
№ | Наименование | Кол-во | Технические характеристики |
1 | Автоматизированная | 1 | Производит в автоматическом режиме гальванические покрытия толщиной от 3 до 24 мкм на подвесках и в барабанах. Производительность линии при покрытии деталей (толщ. 12 мкм) на подвесках – 2,2 м2/час, в барабанах - 3,5 м2/час. В поставку линии входят коммуникационные системы и инженерные сети с разводкой электрических сетей, вентиляционных, водопроводных, канализационных, воздушных трубопроводов в комплекте с запорной и регулировочной арматурой. Система канализования линии обеспечивает отвод воды и технологических жидкостей по видам стоков. Система вентиляции линии обеспечивает отвод воздуха по видам загрязнения. Все вентиляционные и канализационные трубопроводы и запорная арматура выполнены из материалов, химически стойких к воздействию рабочих растворов и электролитов. Поставляемое оборудование полностью обвязано необходимыми коммуникационными системами. Все элементы линии, в том числе распределительные силовые шкафы, шкафы и оборудование управления, выпрямители, холодильные, насосные, фильтрационные установки, канализационное, вентиляционное и пр. оборудование установлены и подключены в пределах линии. Размещение всех коммуникаций, особенно запорной и регулируемой арматуры коммуникаций подачи воды, растворов, воздуха и канализования обеспечивают возможность свободного доступа к ним для обслуживания. Электрические коммуникации размещены в зонах, исключающих попадание на них воды и растворов и помещены в защитные чехлы. Расположение магистральных вентиляционных воздуховодов предусмотрено вдоль линии. Вентиляционные воздуховоды поставляются в пределах габаритов автоматизированных линий. Точки отпуска согласуются с заказчиком. Линия обеспечивает возможность использования и подключения переносных барабанов от ручных линий и ванн различных типов. |
2 | Манипулятор транспортирования подвесок и барабанов | 2 | Тип транспортирования – компьютерная переносная система, автооператор. Выполнен из стальных листов, сваренных электросваркой и должным образом усиленных. Оснащен пластинами и зацепами для крепления аксессуаров. Конструкция покрашена одним базовым слоем краски на цинковой основе и слоем эпоксидно-полиэстерной краски оранжевого цвета RAL1016 с обжигом при 200 гр. Автооператор снабжен: Механическая часть:
Электрическая часть:
Электроподводка подсоединена к зажимам, расположенным в распределительной коробке из пластмассы. Электрическая линия питания автооператора состоит из:
Системы безопасности, предусмотренные в транспортной системе линии:
Снабжен беспроводным пультом дистанционного управления. Манипулятор взаимозаменяем для поставляемых линий. |
3 | Барабаны для обработки изделий | 2 | В состав каждого поставляемого барабана входит: автооператорный грузозахват, барабанная каретка с контактами и приводом вращения, гибкие катоды и барабанный элемент. Барабаны взаимозаменяемы для всех поставляемых п/б линий. Параметры для каждого барабанного элемента (максимальные): длина – 790 мм, диаметр – 392 мм, перфорация – 2,8х2,8 мм, вес деталей – 45 кг. Материал барабанов химически и термически стоек в условиях всех технологических гальванических процессов, проводимых на линиях. |
4 | Переносимые штанги электропроводные | 4 | Обеспечивают захват, перемещение по позициям линии и установку в ловители подвесок и передачу электрического тока от ловителей подвескам. Взаимозаменяемы для всех линий. Параметры: грузоподъемность от 50 до 1000 кг, максимальная токовая нагрузка – 6000 А. Материал токопроводной части – медь. |
5 | Передвижная стойка загрузки-выгрузки барабанов и подвесок (передвижная 4-х колесная тележка) | 4 | Конструкция обеспечивает подвешивание, транспортирование и автоматическую передачу барабанов и подвесок на линию Включает опорные гнезда и датчик «стойка со штангой в линии». Грузоподъемность от 50 до 1000 кг. Материал: сталь с покрытием химстойкой краской. |
6 | Тележка передвижная с поворотной платформой для загрузки изделий в барабаны | 1 | Устройство механизированной загрузки с автономным электроприводом (и электропитанием), обеспечивающее запас деталей на несколько загрузок в барабан и механизированную загрузку деталей в барабан с помощью подвижной платформы. Грузоподъемность от 50 до 10000 кг. |
7 | Тележка 4-х колесная ручная платформенная для транспортировки корзин центрифуг | 1 | Конструкция обеспечивает перегрузку деталей из барабанов в корзину и транспортирование корзин к центрифуге. Габариты платформы 500х1000 мм.Грузоподъемность от 50 до 1000 кг. |
8 | Позиция загрузки-выгрузки барабанов и подвесок, в том числе: | 1 | Обеспечивает автоматическую загрузку-выгрузку подвесок и барабанов на линию с передвижной стойки загрузки-выгрузки. |
| 1 | Обеспечивает сигнал наличия в линии передвижной стойки загрузки-выгрузки барабанов и подвесок. | |
| 2 | Обеспечивает фиксацию стойки загрузки-выгрузки в линию. | |
9 | Магазин - накопитель барабанов и подвесочных рам | 1 | Позиция в линии обеспечивает накопление и последовательную автоматическую загрузку на линию трех подвесок или барабанов с деталями, подготовленных для загрузки в линию. Включает опорные гнезда на три подвески или барабана. Грузоподъемность на одно место – от 50 до 1000 кг. Материал – сталь, покрытая химстойкой краской. |

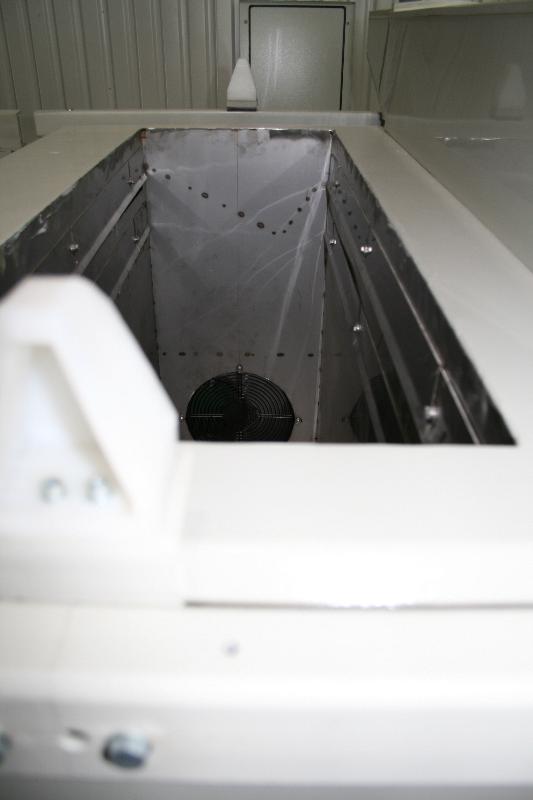

10 | Ванна сушки изделий, в том числе: | Материал – нержавеющая сталь. | |
| 1 | Обеспечивает разность температуры наружной стенки и воздуха в рабочей зоне не более 5°С. | |
| 1 | Максимальная нагрузка 1000 кг. | |
| 1 | Обеспечивает температуру воздуха в ванне не ниже 80°С при постоянной продувке воздуха. Скорость продуваемого воздуха обеспечивает высушивание деталей на подвесках при температуре 80°С за время не более 6 мин. | |
| 1 | Интервал 15-100°С. | |
| 1 | Интервал 60-80°С. | |
11 | Ванна горячей промывки, в том числе: | 1 | Конструкция ванны имеет уклон днища ванн в сторону сливного патрубка. Для обеспечения полного опорожнения ванны сливной патрубок выполнен в днище ванны. Ванна изготовлена с минимальным количеством сварных швов (не более двух на вертикальных стенках ванны), с применением технологии гибки пластмассовых листов и стыковой сварки.Толщина стенок и дна ванны определяется условиями ее длительной эксплуатации: весом заполняемой жидкости, агрессивностью химического раствора и температурой. Минимальная толщина стенок не менее 15 мм, дна – не менее 20 мм. Ванна для усиления прочности при длительной эксплуатации снабжена рамами-усилителями (бандажами). Конструкция и прочность ванны должна обеспечивать размещение на ней коммуникационной оснастки и приборов контроля. Материал – листовой экструзивный полипропилен с пределом прочности на растяжение не менее 33 Н/мм2, модулем упругости не менее 1700 Н/мм2 и максимальной рабочей температурой не менее 90°С. Соответствует стандарту DIN EN ISO 15013. |
| 1 | Максимальная нагрузка 1000 кг. | |
| 1 | Обеспечивает включение двигателя вращения барабана. | |
| 1 | Обеспечивает закрытие ванны вручную и снижение выхода вредных химических испарений в рабочую зону. Крышка плотно опирается на торцевые стенки ванны. Зазор между крышкой и бортотсосом в пределах 10-20 мм с каждой стороны. Материал – полипропилен. | |
| 1 | Обеспечивает возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен полипропилен. | |
| 1 | Тип MaWo или аналог. Имеют форму колбы и выполнены из нержавеющей стали. Все соединительные элементы конструкции нагревателей герметично предохраняют от проникновения влаги и сохраняют электроизоляционные свойства при рабочих условиях по IPX4. Обеспечивают время нагрева до 60°С не более 4 час. | |
| 2 | Подключен к вентсистеме. Двубортовой отсос обеспечивает нормативные требования к качеству воздушной среды в рабочей зоне. Каждый отсос имеет устройство регулирования расхода воздуха. Конструкция двубортового отсоса предусматривает возможность демонтажа для профилактической очистки. Материал – полипропилен. | |
| 1 | Контроль трех уровней. | |
| 1 | Интервал 15-100°С. | |
| 1 | Обеспечивает непрерывный отвод (перелив) раствора в систему канализовния. | |
| 1 | Обеспечивает регулирование расхода от 0 до 3 л/с и распределение воздуха по всему объему ванны. | |
| 1 | Автоматическая подача воды 3 категории в расчетной диапазоне воды на промывку. | |
| 1 | Ручная подача воды 3 категории. | |
| 1 | Интервал 15-80°С. | |
| 1 | Световой и звуковой сигналы и защитное отключение нагревателей при отклонении параметров от нормативных. | |
12 | Ванна электрохимического обезжиривания, в том числе: | 1 |
|
|
| 1 | Обеспечивает разность температуры наружной стенки и воздуха в рабочей зоне не более 5°С. |
|
| 1 | Материал всех токопроводящих элементов – медь. Максимальная нагрузка 1000 кг. |
|
| 1 | Обеспечивает подключение двигателя вращения барабана. |
|
| 1 | Обеспечивает возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен полипропилен. |
|
| 1 | Тип MaWo или аналог. Имеют форму колбы и выполнены из нержавеющей стали. Все соединительные элементы конструкции нагревателей герметично предохраняют от проникновения влаги и сохраняют электроизоляционные свойства при рабочих условиях по IPX4. Обеспечивают время нагрева до 60°С не более 4 час. |
|
| 1 | Обеспечивает закрытие ванны вручную и снижение выхода вредных химических испарений в рабочую зону. Крышка плотно опирается на торцевые стенки ванны. Зазор между крышкой и бортотсосом в пределах 10-20 мм с каждой стороны. Материал – полипропилен. |
|
| 2 | Подключен к вентсистеме. Двубортовой отсос обеспечивает нормативные требования к качеству воздушной среды в рабочей зоне. Каждый отсос имеет устройство регулирования расхода воздуха. Конструкция двубортового отсоса предусматривает возможность демонтажа для профилактической очистки. Материал – полипропилен. |
|
| 1 | В систему непрерывной очистки зеркала раствора от масложиропродуктов. |
|
| 1 | Для корректировки. Обеспечивает регулирование расхода от 0 до 3 л/с и распределение воздуха по всему объему ванны. |
|
| 1 | Ручная подача воды 2 категории. |
|
| 1 | Из ванны насосом. |
|
| 1 | Обеспечивает непрерывный сток поверхностного слоя раствора в карман ванны за счет направленной циркуляции раствора насосом, отделение и сбор. |
|
| 1 | Контроль трех уровней. |
|
| 1 | Интервал 15-100°С. |
|
| 1 | Интервал 15-80°С. |
|
| 1 | Световой и звуковой сигналы и защитное отключение нагревателей при отклонении параметров от нормативных. |
|
| 2 | Выдерживают вес электродов (50 кг) и пропускают без нагрева электрический ток. Материал – медь. |
|
| 1 | Материал – протяжно-вытяжной лист из нержавеющей стали. Должен обеспечивать проведение процесса обезжиривания деталей в качестве противоэлектрода: анода и катода. |
13 | Ванна холодной промывки, в том числе: | 1 |
|
|
| 1 | Максимальная нагрузка 1000 кг. |
|
| 1 | Обеспечивает подключение двигателя вращения барабана. |
|
| 1 | Обеспечивает возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен полипропилен. |
|
| 1 | Обеспечивает непрерывный отвод (перелив) раствора из верхней части в нижнюю часть. |
|
| 1 | Обеспечивает регулирование расхода от 0 до 3 л/с и распределение воздуха по всему объему ванны. |
|

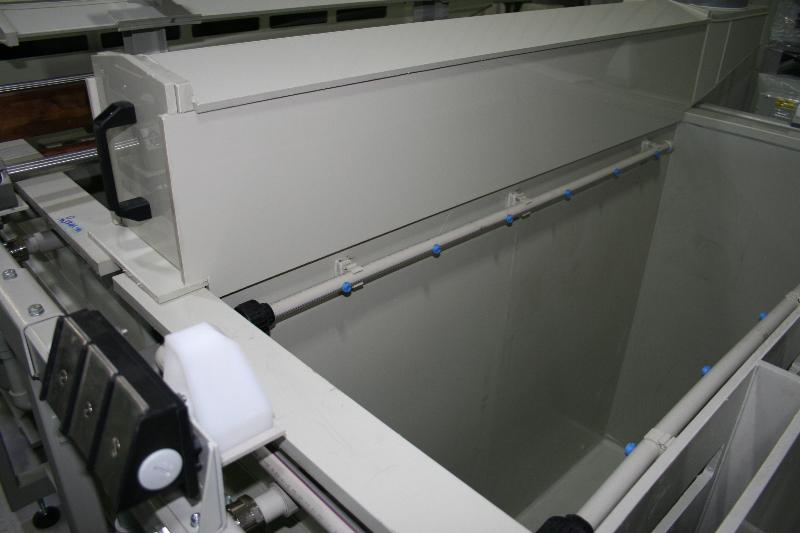

| 1 | Обеспечивает равномерное двухстороннее автоматическое орошение деталей водой 2 категории при подъеме подвески из ванны. |
|
| 1 | Ручная подача воды 2 категории. |
14 | Ванна химической обработки, в том числе: | 1 |
|
|
| 1 | Обеспечивает разность температуры наружной стенки и воздуха в рабочей зоне не более 5°С. |
|
| 1 | Тип MaWo или аналог. Имеют форму колбы и выполнены из нержавеющей стали. Все соединительные элементы конструкции нагревателей герметично предохраняют от проникновения влаги и сохраняют электроизоляционные свойства при рабочих условиях по IPX4. Обеспечивают время нагрева до 60°С не более 4 час. |
|
| 1 | Максимальная нагрузка 1000 кг. |
|
| 1 | Обеспечивает подключение двигателя вращения барабана. |
|
| 1 | Обеспечивает возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен поливинилденфторид (PVDF). |
|
| 1 | Обеспечивает закрытие ванны вручную и снижение выхода вредных химических испарений в рабочую зону. Крышка плотно опирается на торцевые стенки ванны. Зазор между крышкой и бортотсосом в пределах 10-20 мм с каждой стороны. Материал – поливинилхлорид (PVC). |
|
| 2 | Подключен к вентсистеме. Двубортовой отсос обеспечивает нормативные требования к качеству воздушной среды в рабочей зоне. Каждый отсос имеет устройство регулирования расхода воздуха. Конструкция двубортового отсоса предусматривает возможность демонтажа для профилактической очистки. Материал – поливинилхлорид (PVC). |
|
| 1 | Обеспечивает регулирование расхода от 0 до 3 л/с и распределение воздуха по всему объему ванны. |
|
| 1 | Контроль трех уровней. |
|
| 1 | Интервал 15-100°С. |
|
| 1 | Интервал 15-80°С. |
|
| 1 | Световой и звуковой сигналы и защитное отключение нагревателей при отклонении параметров от нормативных. |
|
| 1 | Ручная подача воды 3 категории. |
|
| 1 | Вода 3 категории. |
|
| 1 | Высота всасывания раствора не менее 1,5 м. Высота подъема раствора 2,5 м. частота инъекций (впрыска) 0 – 150. Производительность от 0 до 7 л/ч. Химстойкое исполнение. |
15 | Ванна улавливания после нанесения покрытия, в том числе: | 1 |
|
|
| 1 | Максимальная нагрузка 1000 кг. |
|
| 1 | Обеспечивает подключение двигателя вращения барабана |
|
| 1 | Обеспечивает возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен полипропилен. |
|
| 1 | Ручная подача воды 3 категории |

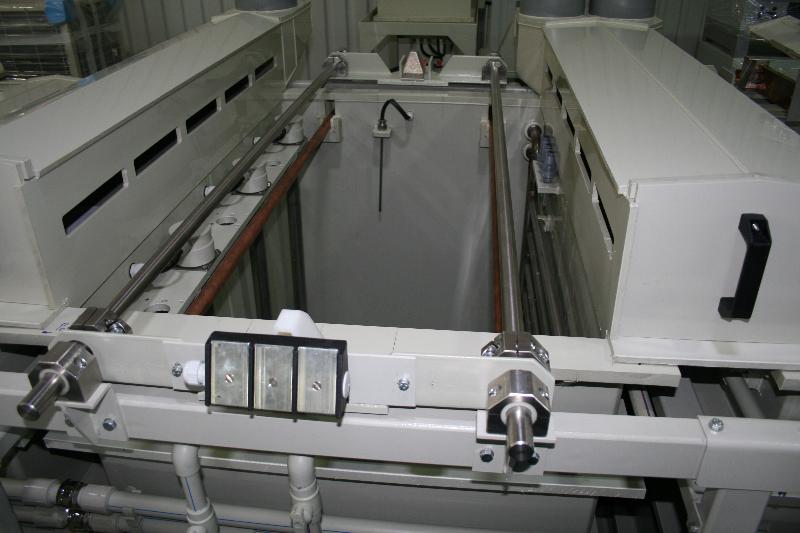

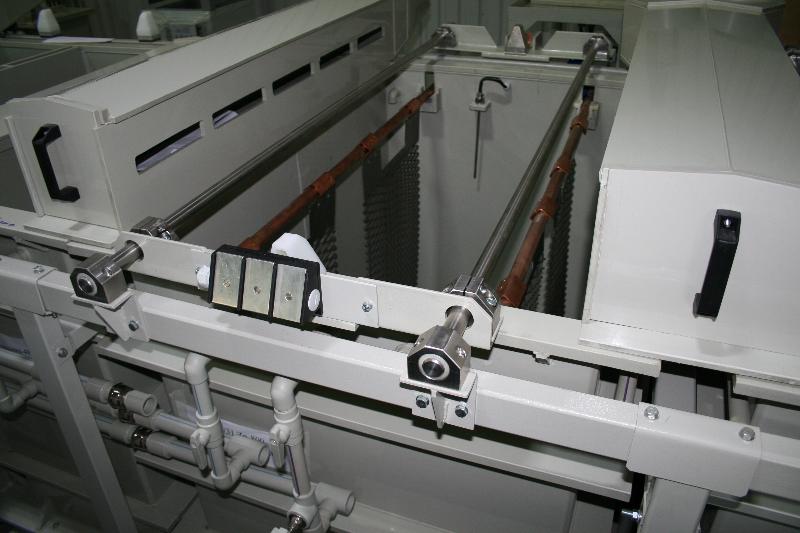

16 | Ванна нанесения гальванического покрытия, в том числе: | 2 | |
| 4 | Обеспечивает закрытие ванны вручную и снижение выхода вредных химических испарений в рабочую зону. Крышка плотно опирается на торцевые стенки ванны. Зазор между крышкой и бортотсосом в пределах 10-20 мм с каждой стороны. Материал – полипропилен. | |
|
| 2 | Подключен к вентсистеме. Двубортовой отсос обеспечивает нормативные требования к качеству воздушной среды в рабочей зоне. Каждый отсос имеет устройство регулирования расхода воздуха. Конструкция двубортового отсоса предусматривает возможность демонтажа для профилактической очистки. Материал – полипропилен. |
|
| 2 | Тип MaWo или аналог. Имеют форму колбы и выполнены из нержавеющей стали. Все соединительные элементы конструкции нагревателей герметично предохраняют от проникновения влаги и сохраняют электроизоляционные свойства при рабочих условиях по IPX4. Обеспечивают время нагрева до 25°С за время не более 1 час. |
|
| 2 | Обеспечивает температуру электролита 22-27°С. Материал – нержавеющая сталь. |
|
| 2 | Материал всех токопроводящих элементов – медь. Максимальная нагрузка 200 кг. |
|
| 2 | Обеспечивает подключение двигателя вращения барабана. |
|
| 2 | Обеспечивает возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен полипропилен. |
|
| 2 | Обеспечивает регулирование расхода от 0 до 3 л/с и распределение воздуха по всему объему ванны. |
|
| 2 | Обеспечивает качание катодной штанги (подвески) с амплитудой 2,5 см в каждую сторону и частотой 4-6 с. |
|
| 2 | Контроль трех уровней. |
|
| 2 | Интервал 15-50°С. |
|
| 2 | Из ванны насосом. |
|
| 2 | Ручная подача воды 3 категории. |
|
| 2 | Интервал 20-30°С. |
|

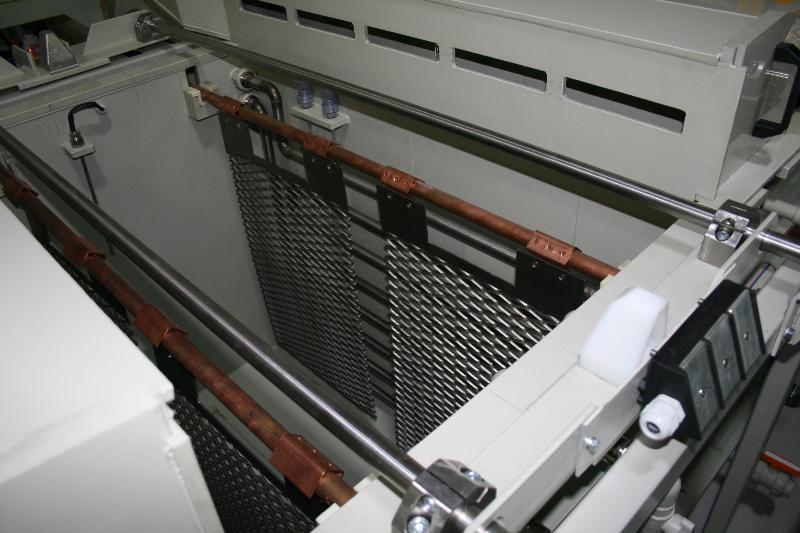

| 4 | Выдерживают вес анодов (50 кг) и пропускают без нагрева электрический ток. Материал – медь. |
|
| 2 | Световой и звуковой сигналы и защитное отключение нагревателей при отклонении параметров от нормативных. |
|
| 6 | Высота всасывания раствора не менее 1,5 м. Высота подъема раствора 2,5 м. Частота инъекций (впрыска) 0 – 150. Производительность от 0 до 7 л/ч. Химстойкое исполнение. Дозирование комплексона, носителя и некельсодержащей добавки. |
17 | Станция обслуживания анодов, в том числе: | 1 |
|
|
| 1 | Обеспечивает закрытие вручную позиции с входящими в нее функциональными элементами. Крышка плотно опирается на торцевые стенки ванны. Зазор между крышкой и бортотсосом в пределах 10-20 мм с каждой стороны. Материал – полипропилен. |
|
| 1 | Максимальная нагрузка 1000 кг. |
|
| 1 | Обеспечивает возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен полипропилен. |
|

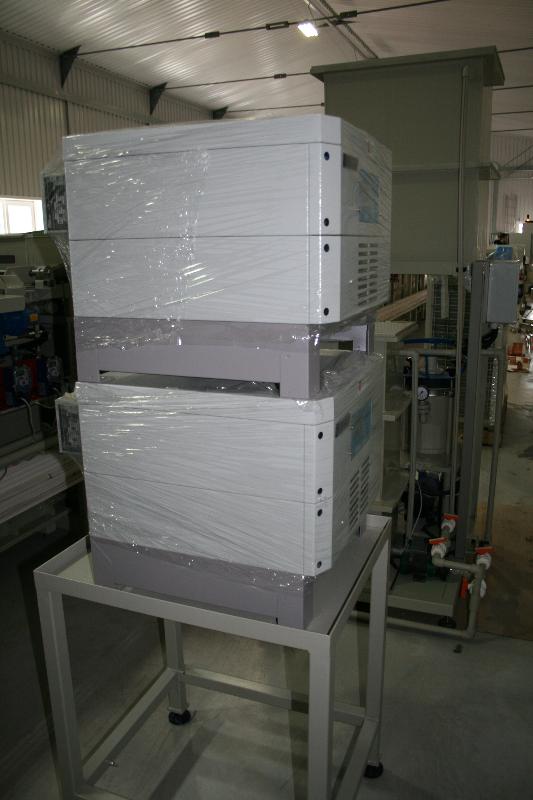

| 1 | Струйная и душ – распылитель, вода 2 категории. Обеспечивает включение, выключение и чистку анодов вручную. |
18 | Выпрямительный агрегат ревер- сивный | 1 | Тип «Flex Kraft” или аналог. Для ванны ЭХО. Реверсивный, I=1200А, U=12В, N=14,4 кВт. Модульного типа с воздушным охлаждением, регламентируется по мощности и позволяет многократно изменять выходные параметры в зависимости от величины силы тока и напряжения, позволяет одновременное подключение двух независимо протекающих процессов с близкими параметрами в независимых системах регулирования и стабилизации по току и напряжению. Выпрямительный агрегат должен быть оснащен счетчиком ампер-часов и времени. Встроенные инструменты программирования должны позволять проводить многостадийный процесс с многократно изменяемыми параметрами силы тока и напряжения: плавное повышение/понижение, скачки и др. в автоматическом режиме. На выходе выпрямитель должен иметь величину пульсации тока не выше 1%, КПД – не менее 90%, коэффициент мощности – не менее 0,93. Контроль и управление должны иметь возможность осуществляться вручную с панели выпрямителя и с помощью компьютера. Для всех линий применять однотипные выпрямительные агрегаты на унифицированной элементной базе. |
19 | Выпрямительный агрегат | 2 | Тип «Flex Kraft” или аналог. Для ванн покрытия. I=600А, U=12В, N=7,2 кВт. Модульного типа с воздушным охлаждением, регламентируется по мощности и позволяет многократно изменять выходные параметры в зависимости от величины силы тока и напряжения, позволяет одновременное подключение двух независимо протекающих процессов с близкими параметрами в независимых системах регулирования и стабилизации по току и напряжению. Выпрямительный агрегат должен быть оснащен счетчиком ампер-часов и времени. Встроенные инструменты программирования должны позволять проводить многостадийный процесс с многократно изменяемыми параметрами силы тока и напряжения: плавное повышение/понижение, скачки и др. в автоматическом режиме. На выходе выпрямитель должен иметь величину пульсации тока не выше 1%, КПД – не менее 90%, коэффициент мощности – не менее 0,93. Контроль и управление должны иметь возможность осуществляться вручную с панели выпрямителя и с помощью компьютера. Для всех линий применять однотипные выпрямительные агрегаты на унифицированной элементной базе. |

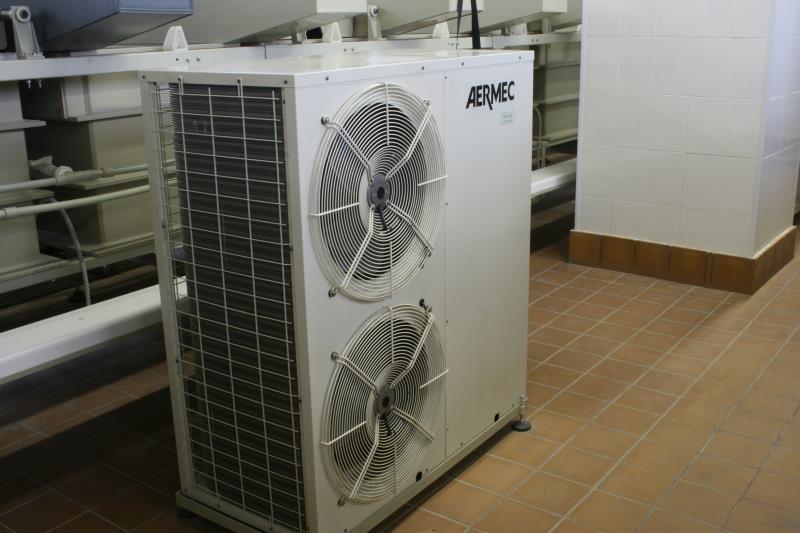

20 | Холодильная установка | 1 | Тип серия ANL или аналог. Обеспечивает охлаждение растворов ванн покрытия в автоматическом режиме. Холодопроизводительность – 16.4 кВт, установленная мощность – 7,9 кВт. |
21 | Насос | 1 | Обеспечивает циркуляцию раствора в системе очистки зеркала раствора ванны электрохимического обезжиривания. Химстойкое исполнение, с магнитной муфтой. Q=100 л/час, H -0,1 МПа. |
22 | Насос | 1 | Обеспечивает восполнение потерь на испарение ванны электрохимического обезжиривания. Химстойкое исполнение, с магнитной муфтой. Q=100 л/час, H -0,1 МПа. |
23 | Насос | 1 | Обеспечивает восполнение потерь на испарение ванн покрытия. Химстойкое исполнение, с магнитной муфтой. Q=10 л/час, H -0,1 МПа. |
24 | Насос | 1 | Обеспечивает подачу электролита покрытия из ванны в сервисный бак и обратно. Устанавливается на линии. Защита от «сухого холода»Химстойкое исполнение, с магнитной муфтой. Q=5 л/час, H -0,1 МПа. |
25 | Насос | 1 | Обеспечивает восполнение потерь на испарение ванн покрытия. Химстойкое исполнение, с магнитной муфтой. Q=50 л/час, H -0,1 МПа. |
26 | Шкаф распределительный | 1 | Электрощит. Состоит из типовых стальных электрических шкафов, класс защиты IP66, производство компании SCHNEIDERELECTRIC Окрашен двумя слоями антикислотной эпоксидной краской, цвет серый, RAL 7032. Предназначен для подключения:
Включает в себя:
|
27 | Шкаф управления | 1 | Система управления перемещением деталей и технологическими режимами. Система управления технологическими режимами на базе персонального компьютера и контроллера SIEMENS S7-300 со специализированным программным обеспечением. Установка режимов осуществляется как с компьютера с помощью управляющих программ с системы компьютерного управления, под управлением Windows, так и в ручном режиме на каждую ванну. Управляющие программы имеют систему протоколирования проведенных технологических процессов/с возможностью передачи данных на сервер предприятия, и осуществляет контроль по следующим технологическим параметрам:
Протокол параметров в графическом и табличном виде. Электромеханическая часть:
Сигнализация об аварийных ситуациях |
28 | Базовая металлоконструкция с площадкой обслуживания | 1 | Металлоконструкция. Модульная конструкция - выполнена из нержавеющей стали, из профильной трубы 60x60 и 60х80 мм. Окрашена в два слоя антикислотной эпоксидной краской RAL 7032 - серый. Площадка обслуживания выполнена из нержавеющей стали, из профильной трубы. Окрашена в два слоя антикислотной эпоксидной краской RAL 7032 - серый. Снабжена комплектом решеток из полипропилена. Рельсы для автооператора из нержавеющей стали, обеспечивают движение автооператора с изделиями максимальным весом от 50 до 1000 кг. Снабжено: Пластинами для фиксирования к конструкции. Желобом для фиксирования датчиков отсчета и позиционирования 1 комплект датчиков отсчета и позиционирования |

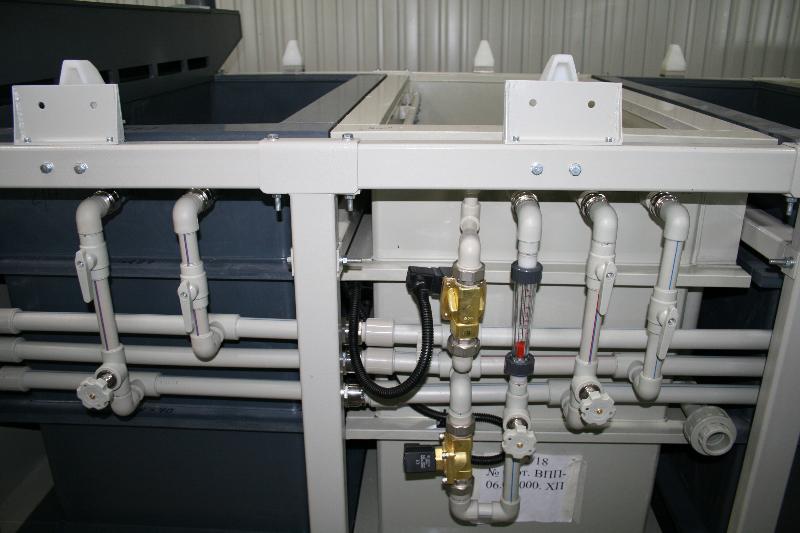

Трубопроводы и вентили. Все трубопроводы обозначены по типам и разделены по группам стоков.
- трубопроводы подвода холодной воды
- фильтр очистки воды от механических примесей на магистрали подвода холодной воды
- трубопровод подвода сжатого воздуха
- сливные трубопроводы: трубопровод концентрированных КЩ стоков,трубопровод концентрированных хромсодержащих стоков, трубопровод разбавленных К-Щ стоков, трубопровод разбавленных хромсодержащих стоков.
Вентиляционный воздуховод полипропиленовый с смотровыми лючками для зачистки.
Выбросы разделены по воздуховодам:
- хромсодержащих выбросов
- кислотных выбросов
- щелочных выбросов.
Материалы и комплектующие для монтажа.
- Материал дня обвязки труб
- Фитинговая арматура
- Герметики
- Компаунд для заливки нагревателей
- Крепеж из нержавеющей стали
- Электроматериал
- Кабели для подключения электроагрегатов
- Кабели для подключения выпрямителя к ванне
- Экранированные кабели для подключения контрольных устройств
- Распределительные коробки
- Кронштейны для распределительных коробок
- Гофрорукав для кабелей
- Кронштейны из нержавеющей стали
- Кабельные каналы
- Сальники, гермовводы
- Устройства безопасности
- Комплект ЗИП (расходных материалов, комплектующих для эксплуатации в течение 12 месяцев)
Документация, предоставляемая на линии.
- Паспорта на линию с гарантийными обязательствами
- Паспорта на агрегаты, холодильный агрегат
- Инструкции по эксплуатации и техническому обслуживанию на линии
- Инструкции по программированию и технических процессов
- Чертежи общего вида
- Установочные чертежи
- Чертежи электрических схем
- Руководство по эксплуатации
