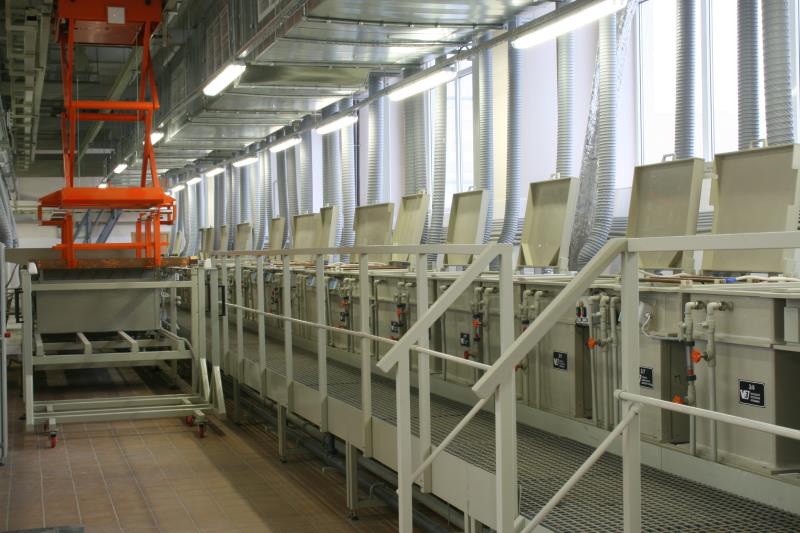

Ручная гальваническая линия ЛНГЭ

(сертификат соответствия №POCC.RU.04СКЦ.TST.П.00074/1, ТУ ВРЛА 443219.001-12)

1-2

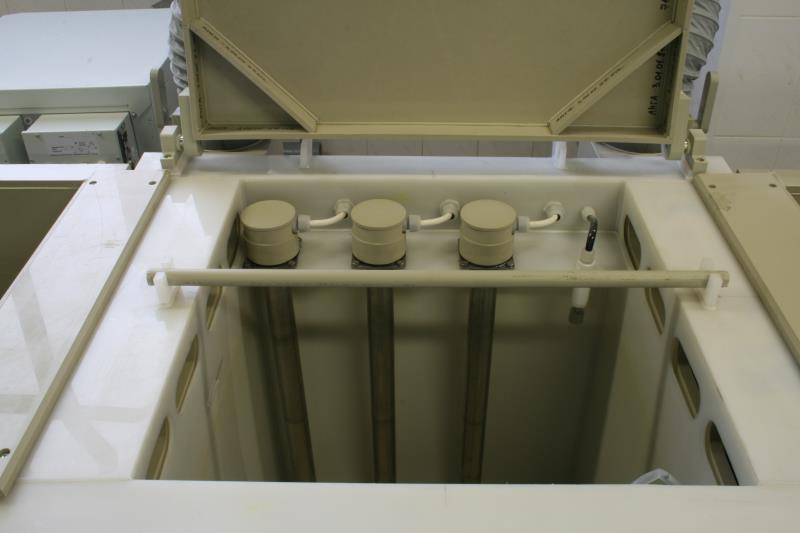

Ванна гальваническая ПП

1-3

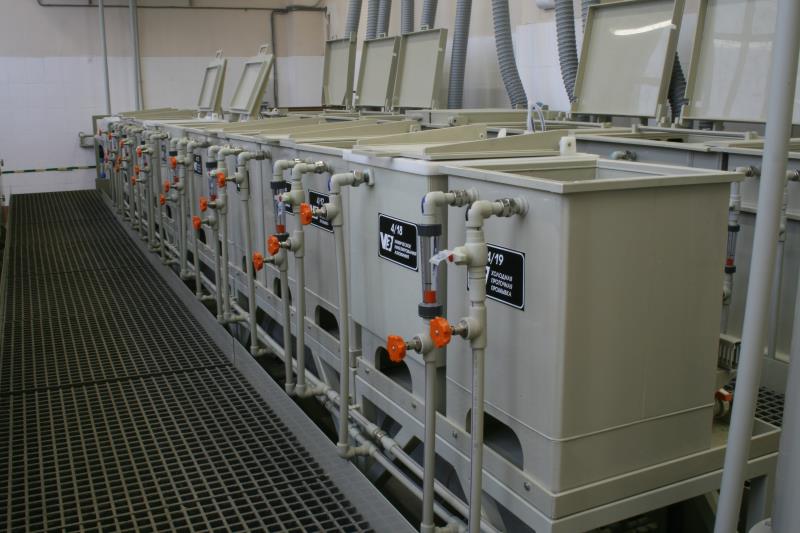

Ванна гальваническая PVC

1-4

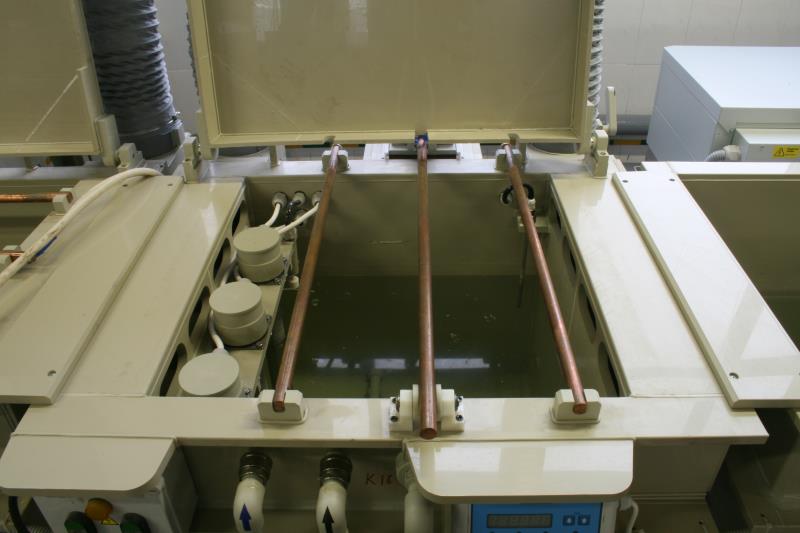

Ванна улавливания с погружным электрохимическим модулем

1-5

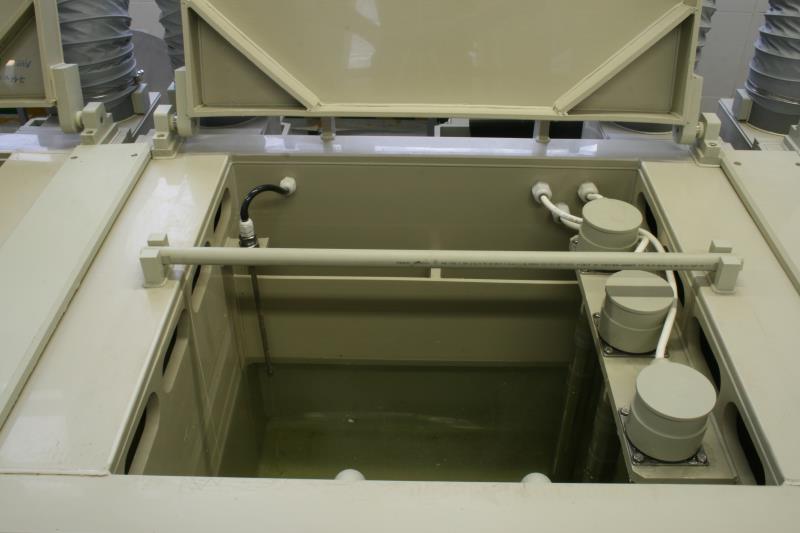

Ванна гальваническая с механизмом покачивания

1-6

Механизм открывания крышек

1-7

Агрегат выпрямительный

1-8

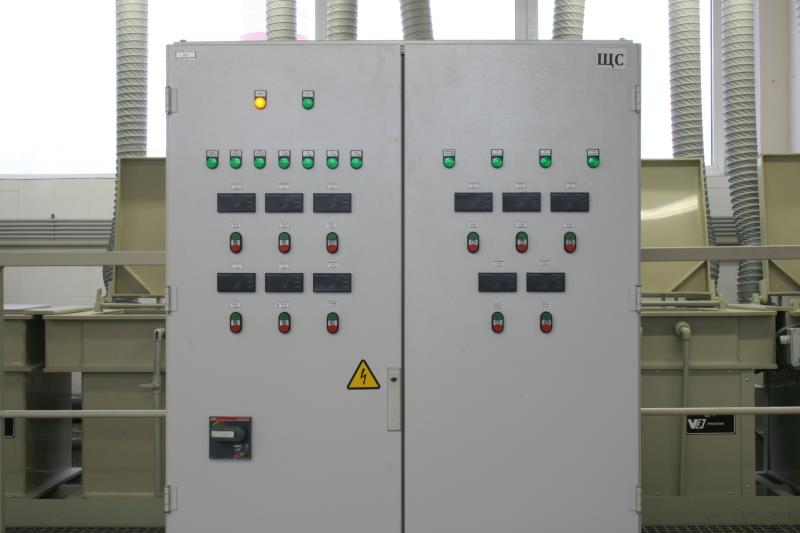

Стойка управления

1-10

 Сушка

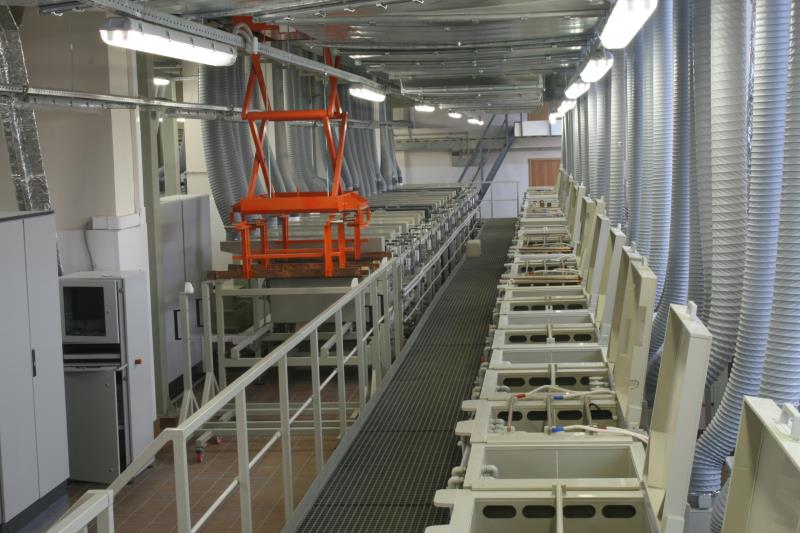

Линия ручного обслуживания с размерами ванн от 400х450х450 (h) мм до 600х650х650 (h) мм

№
п/п

Наименование

Кол-во

Технические характеристики

1
Линия гальваническая ручного обслуживания с разводкой инженерных, электрических сетей, вентиляционных, водопроводных, канализационных, воздушных трубопроводов в комплекте с запорной и регулировочной арматурой, в том числе:
1
Обеспечивает в ручном режиме гальваническое покрытие деталей на подвесках и в навязке.
Номинальная производительность линии при покрытии деталей (толщ. 6 мкм) на подвесках – 210 м2/год. В поставку линии входят коммуникационные системы и инженерные сети с разводкой электрических сетей, вентиляционных, водопроводных, канализационных, воздушных трубопроводов в комплекте с запорной и регулировочной арматурой. Водоснабжение осуществляется централизованно с линии водоподготовки водой 2 и 3 категорий. Система канализования линии обеспечивает отвод воды и технологических жидкостей по видам стоков. Система вентиляции линии обеспечивает отвод воздуха по видам загрязнения. Все вентиляционные и канализационные трубопроводы и запорная арматура выполнены из материалов, химически стойких к воздействию рабочих растворов и электролитов. Поставляемое оборудование полностью обвязано необходимыми коммуникационными системами. Все элементы линии, в том числе распределительные силовые шкафы и оборудование управления, выпрямители, насосные, фильтрационные установки, канализационное, вентиляционное и пр. оборудование установлены и подключены в пределах линии.
Расположение магистральных вентиляционных воздуховодов предусмотрено вдоль линии.
Вентиляционные воздуховоды поставляются в пределах габаритов линий. Точки опуска согласуются с заказчиком. Линия обеспечивает возможность использования и подключения переносных барабанов от ванн различных типов.
2
Ванна электрохимического обезжиривания, в том числе:
1
Конструкция ванны имеет уклон днища ванн в сторону сливного патрубка. Для обеспечения полного опорожнения ванны сливной патрубок выполнен в днище ванны. Ванна изготовлена с минимальным количеством сварных швов (не более двух на вертикальных стенках ванны), с применением технологии гибки пластмассовых листов и стыковой сварки.
Толщина стенок и дна ванны определяется условиями ее длительной эксплуатации: весом заполняемой жидкости, агрессивностью химического раствора и температурой. Минимальная толщина стенок не менее 20 мм, дна – не менее 15 мм. Ванна для усиления прочности при длительной эксплуатации снабжена рамами – усилителями (бандажами). Конструкция и прочность ванны обеспечивает размещение на ней коммуникационной оснастки и приборов контроля.
Материал – листовой экструдированный полипропилен с пределом прочности на растяжение не менее 32 Н/мм2, модулем упругости не менее 1300 Н/мм2 и максимальной рабочей температурой не менее 90°С. Соответствует стандарту DINENISO 15013.

  • теплоизоляция, комплект
1
Обеспечивает разность температуры наружной стенки и воздуха в рабочей зоне не более 5 °С

  • штанга катодная
1
Обеспечивает прохождение электрического тока. Материал - медь

  • штанга анодная
2
Обеспечивает прохождение электрического тока. Материал – медь.

  • сливной патрубок с запорной арматурой
1
Обеспечивает возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен полипропилен

  • электронагреватели, комплект
1
Тип МаWо или аналог имеет форму колбы и выполнены из нержавеющей стали. Все соединительные элементы конструкции нагревателей герметично предохраняют от проникновения влаги и сохраняют электроизоляционные свойства при рабочих условиях по IPX4. Обеспечивают время нагрева до 60°С не более 4 час.

  • крышка

Обеспечивает закрытие ванны вручную и снижение выхода вредных химических испарений в рабочую зону. Крышка опирается на торцевые стенки ванны. Зазор между крышкой и бортотсосом в пределах 10-20 мм с каждой стороны.
Материал – полипропилен.

  • бортотсос
2
Подключен к вентсистеме. Двубортовой отсос обеспечивает нормативные требования к качеству воздушной среды в рабочей зоне. Каждый отсос имеет устройство регулирования расхода воздуха. Конструкция двубортового отсоса предусматривает возможность демонтажа для профилактической очистки. Материал – полипропилен.

  • переливной карман
1
Обеспечивает непрерывный отвод (перелив) раствора в систему очистки зеркала раствора от масложиропродуктов.

  • устройство непрерывной очистки зеркала раствора с отделителем и сборником масложирпродуктов
1
Обеспечивает непрерывный сток поверхностного слоя раствора в карман ванны за счет направленной циркуляции раствора насосом, отделение и сбор масложиропродуктов в сборнике.

  • барботажный регистр с запорной арматурой
1
Обеспечивает регулирование расхода от 0 до 3 л/с и распределение воздуха по всему объему ванны

  • датчик уровня
1
Контроль трех уровней

  • устройство автоматического пополнения водой
1
Водой 2 категории

  • датчик температуры
1
Интервал 15-100°С

  • устройство автоматического контроля и регулирования температуры
1
Интервал 60-80°С

  • комплект электродов
1
Материал – протяжно-вытяжной лист из нержавеющей стали. Обеспечивает проведение процесса обезжиривания деталей в качестве противоэлектрода.
3
Ванна горячей промывки
1


  • опорные гнезда, комплект
1
Фиксируют штангу в определенном положении и выдерживают вес не менее 50 кг.

  • штанга
1
Выдерживает вес 50 кг.

  • сливной патрубок с запорной арматурой
1
Обеспечивает возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен полипропилен.

  • электронагреватели, комплект
1
Тип МаWо или аналог. Имеют форму колбы и выполнены из нержавеющей стали. Все соединительные элементы конструкции нагревателей герметично предохраняют от проникновения влаги и сохраняют электроизоляционные свойства при рабочих условиях по IPХ4. Обеспечивают время нагрева до 60°С не более 2 час.

  • датчик уровня
1
Контроль трех уровней

  • датчик температуры
1
Интервал 15-100°С

  • бортотсос
1
Подключен к вентсистеме. Двубортовый отсос обеспечивает нормативные требования к качеству воздушной среды в рабочей зоне. Каждый отсос имеет устройство регулирования расхода воздуха. Конструкция двубортового отсоса предусматривает возможность демонтажа для профилактической очистки.
Материал – полипропилен.

  • устройство автоматического контроля и регулирования температуры
1
Интервал 60-70°С

  • переливной карман
1
Обеспечивает непрерывный отвод (перелив) раствора из верхней части секции в нижнюю часть секции.
4
Ванна холодной промывки
1


  • опорные гнезда
1
Фиксируют штангу в определенном положении и выдерживают вес не менее 50 кг.

  • штанга
1
Выдерживают вес 50 кг.

  • сливной патрубок с запорной арматурой
1
Обеспечивают возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен полипропилен.

  • переливной карман
1
Обеспечивает непрерывный отвод (перелив) раствора.

  • барботажный регистр
1
Обеспечивает регулирование расхода от 0 до 3 л/с и распределение воздуха по всему объему ванны.

  • устройство подачи воды с ротаметром
1
Автоматическая подача воды 2 категории в расчетном диапазоне расхода воды на промывку при срабатывании датчика загрузки деталей

  • датчик загрузки деталей
1
Бесконтактного типа. Включает устройство подачи воды 2 категории на определенное время при загрузки подвески (навязки) с деталями в ванну.
5
Ванна химической обработки
1


  • штанга
1
Выдерживает вес 50 кг.

  • опорные гнезда, комплект
1
Фиксирует штангу в определенном положении и выдерживает вес не менее 50 кг.

  • cливной патрубок с запорной арматурой
1
Обеспечивает возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен полипропилен.

  • бортотсос
2
Подключен к вентсистеме. Двубортовой отсос обеспечивает нормативные требования к качеству воздушной среды в рабочей зоне. Каждый отсос имеет устройство регулирования расхода воздуха. Конструкция двубортового отсоса предусматривает возможность демонтажа для профилактической очистки. Материал – полипропилен.

  • барботажный регистр
1
Обеспечивает регулирование расхода от 0 до 3 л/с и распределение воздуха по всему объему ванны.

  • крышка
1
Обеспечивает закрытие ванны вручную и снижение выхода вредных химических испарений в рабочую зону. Крышка опирается на торцевые стенки ванны. Зазор между крышкой и бортотсосом должен быть в пределах 10-20 мм с каждой стороны.
Материал – полипропилен.
6

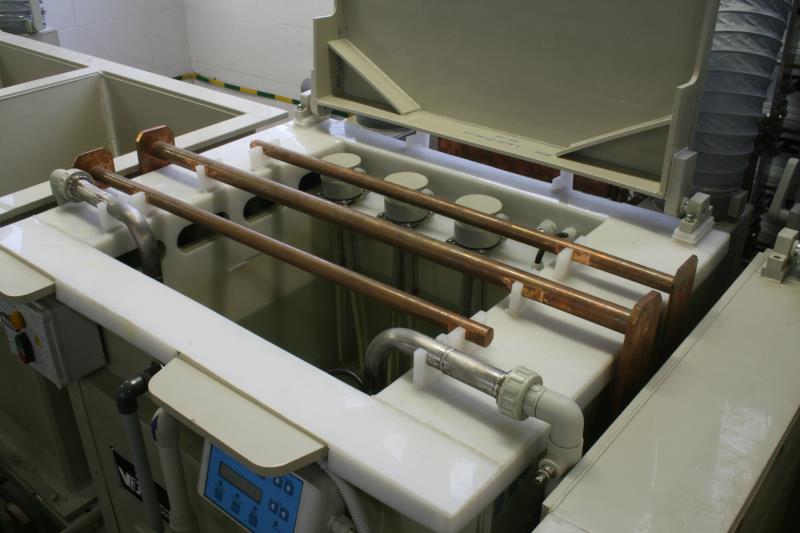

Ванна гальваническая
1


  • штанга катодная
1
Обеспечивает прохождение электрического тока. Материал – медь.

  • штанга анодная
2
Обеспечивает прохождение электрического тока. Материал – медь.

  • опорные гнезда электропроводные, комплект
1
Фиксируют штанги в определенном положении, обеспечивают прохождение электрического тока и выдерживать вес не менее 50 кг.

  • механизм качания катодной штанги
1
Обеспечивает качание катодной штанги (подвески) в направлении вдоль линии с амплитудой 2,5 см в каждую сторону и частотой 4-6 с.

  • сливной патрубок с запорной арматурой
1
Обеспечивает возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен полипропилен.

  • бортотсос
2
Подключен к вентсистеме. Двубортовой отсос обеспечивает нормативные требования к качеству воздушной среды в рабочей зоне. Каждый отсос имеет устройство регулирования расхода воздуха. Конструкция двубортового отсоса предусматривает возможность демонтажа для профилактической очистки.
Материал – полипропилен.

  • крышка
1
Обеспечивает закрытие ванны вручную и снижение выхода вредных химических испарений в рабочую зону. Крышка плотно опирается на торцевые стенки ванны. Зазор между крышкой и бортотсосом должен быть в пределах 10-20 мм с каждой стороны. Материал – полипропилен.
7
Ванна улавливания



  • штанга
1
Выдерживает вес 50 кг.

  • опорные гнезда, комплект
1
Фиксирует штангу в определенном положении и выдерживает вес не менее 50 кг.

  • сливной патрубок с запорной арматурой
1
Обеспечивает возможность опорожнения ванны в систему канализования. Трубопроводы системы канализования снабжены необходимой запорной арматурой. В качестве материала систем канализования применен полипропилен.

  • Выпрямительный агрегат
1
Реверсивный, для ванны ЭХО
поз. 5/1.1=100А, U=12В, N=1,2 кВт, охлаждение воздушное. Тип «FlexKraft» или аналог.
Модульного типа с воздушным охлаждением, регламентирует по мощности и позволяет многократно изменять выходные параметры в зависимости от величины силы тока и напряжения, позволяет одновременное подключение двух независимо протекающих процессов с близкими параметрами в независимых системах регулирования и стабилизации по току и напряжению. Выпрямительный агрегат оснащен счетчиком ампер-часов и времени. Встроенные инструменты программирования позволяют проводить многостадийный процесс с многократно изменяемыми параметрами силы тока и напряжения: плавное повышение /понижение, скачки и др. в автоматическом режиме. На выходе выпрямитель имеет величину пульсации тока не выше 1%, кпд – не менее 90%, коэффициент мощности – не менее 0,93. Контроль и управление имеют возможность осуществляться вручную с панели выпрямителя и с помощью компьютера. Для всех линий применить однотипные выпрямительные агрегаты на унифицированной элементной базе.
8
Выпрямительный агрегат, поз. V5.4:
1
Для гальванической ванны =50А, U=12В, N=0,6кВт, охлаждение воздушное. Тип «FlexKraft» или аналог модульного типа с воздушным охлаждением, регламентирует по мощности и позволяет многократно изменять выходные параметры в зависимости от величины силы тока и напряжения, позволяет одновременное подключение двух независимо протекающих процессов с близкими параметрами в независимых системах регулирования и стабилизации по току и напряжению. Выпрямительный агрегат оснащен счетчиками ампер-часов и времени. Встроенные инструменты программирования позволяют проводить многостадийный процесс с многократно изменяемыми параметрами силы тока и напряжения: плавное повышение/понижение , скачки и др. в автоматическом режиме. На выходе выпрямитель имеет величину пульсации тока не выше 1%, кпд – не менее 90%, коэффициент мощности – не менее 0,93. Контроль и управление имеют возможность осуществляться вручную с панели выпрямителя и с помощью компьютера.
9
Фильтровальная установка для очистки электролита.
1
Картриджного типа.
Q=0,3 м3/час. Минимальный размер задерживаемых частиц 5 мкм. Химстойкое исполнение.
10
Насос
1
Для циркуляционной системы очистки зеркала раствора ванны электрохимического обезжиривания поз. 5.1. Q~100 л/час, Н=0,1 МПа.
11
Шкаф распределительный для линии № 5
1
Распределительный шкаф предназначен для размещения в нем модульного защитно-коммутационного оборудования. Оборудование установлено в корпус модульный металлический по ГОСТ 14254-96 со степенью защиты IP 65.
