Гальваническая линия ЛНГМ

(сертификат соответствия №POCC.RU.04СКЦ.TST.П.00074/1,  ТУ ВРЛА 443259.001-12)

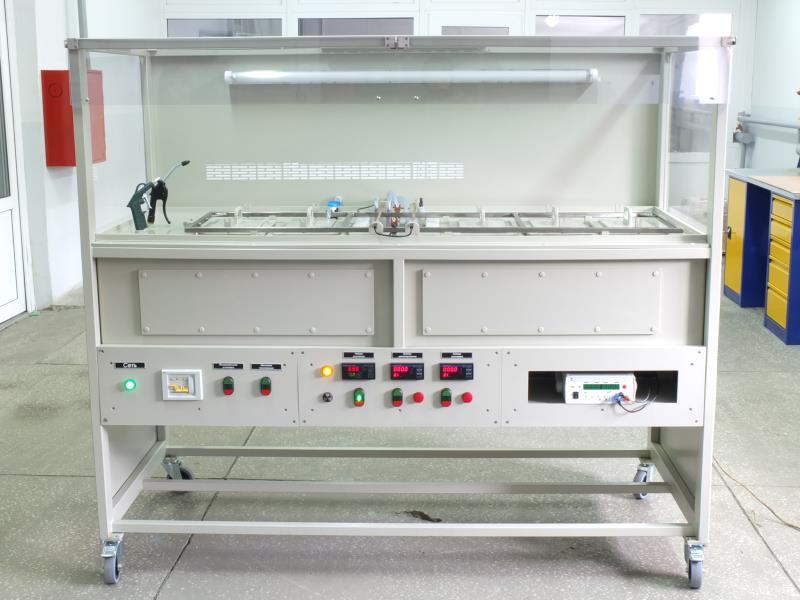

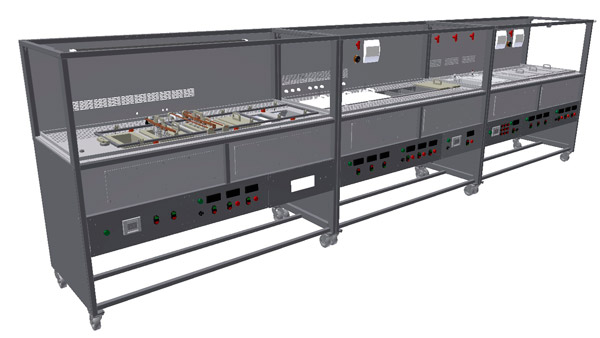

Общий вид линии

Общий вид линии

            1. Предназначена для получения однослойных и многослойных покрытий на подвесках и в барабанах.

Модульный принцип построения гальванической линии позволяет легко адаптировать ее для получения различных видов покрытий.

            2. Технические и функциональные характеристики, качество оборудования.

2.1. Общие требования.

2.1.1. Линия монтируется на индивидуальных каркасах со встроенными блоками управления.

Каркасы оборудованы роликовыми опорами с фиксаторами.



линия золочения

Линия золочения

Каркас представляет собой сварную конструкцию из нержавеющих труб прямоугольного профиля с защитным полимерным покрытием, на котором монтируется столешница из полипропилена, с ваннами и исполнительными устройствами.

2.1.2. Конструкция и исполнение линии отвечает требованиям к оборудованию, устанавливаемому в помещении с классом чистоты 8 ИСО ГОСТ Р ИСО 14644-4-2002 «Требуемые классы чистоты. Чистые помещения и связанные с ними контролируемые среды».

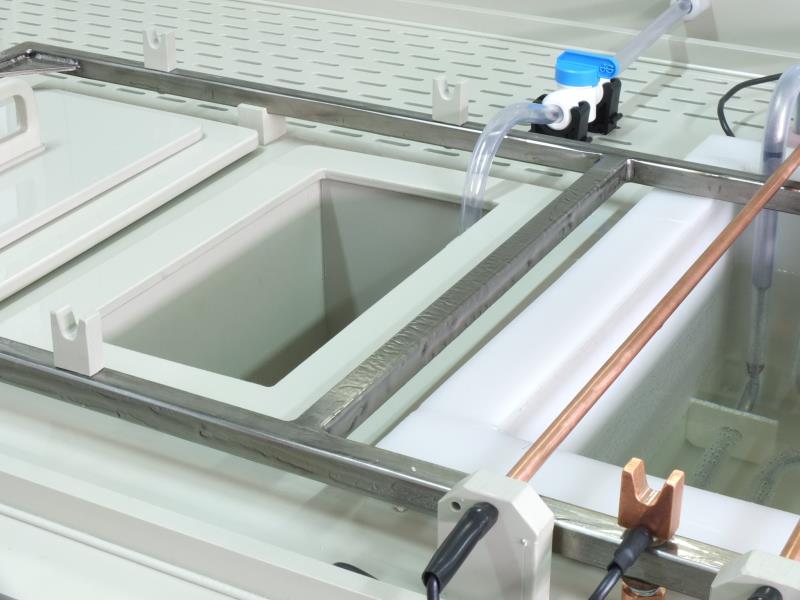

2.1.3. На столешнице у каждой ванны монтируются ловители подвесок. Материал ловителей – полипропилен,медь

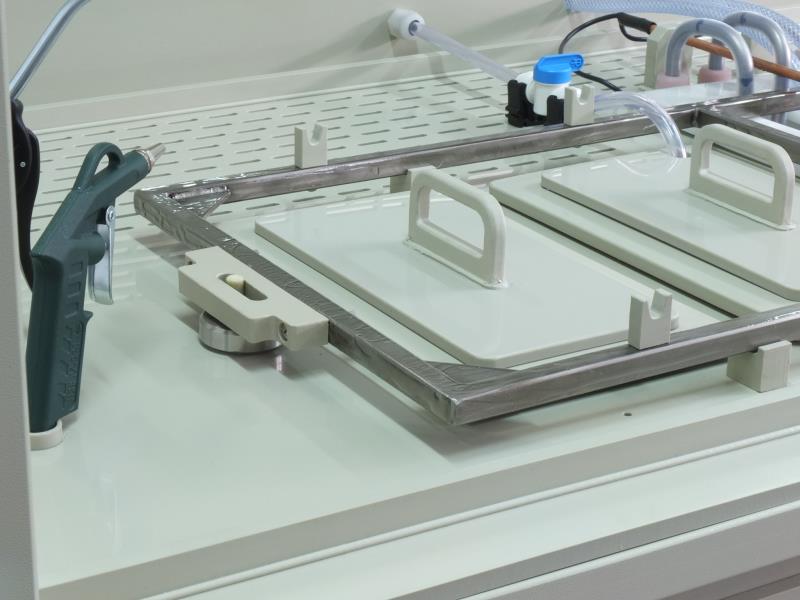

2.1.4. Механизм качания обеспечивает эффективное перемещение подвески вдоль линии во всех ваннах.

механизм качания

Механизм качания

2.1.5. Ванны линии устанавливаются в указанной последовательности.

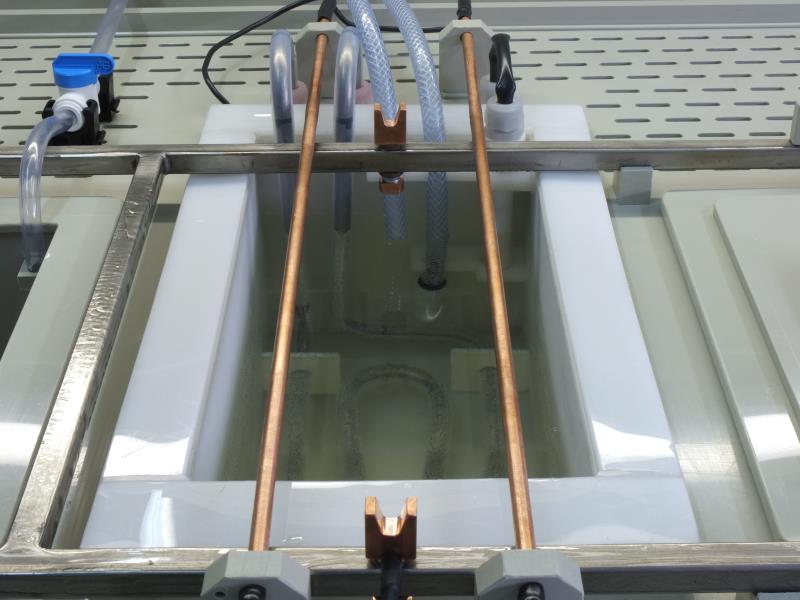

2.1.6. Ванна декапирования.

ванна декапирования

Ванна декапирования.

2.1.7. Ванна проточной промывки оборудована заливным патрубком, сливом из основной ванны с вентилем, из переливной трубы – без вентиля. Подача воды с противоположной от перелива стороны ванны. Вентиль расположен в легкодоступном месте.



ванна холодной промывки

Ванна холодной промывки

2.1.8. Устройства слива промывной воды должны быть расположено под столешницей над поддоном и соединяться общей сливной трубой с канализационным трубопроводом.

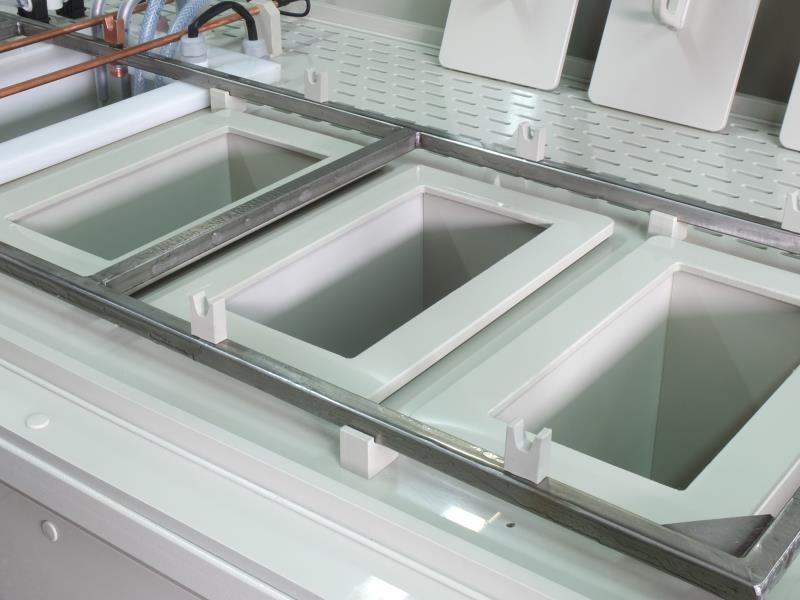

2.1.9. В столешницу в выборки вставляются глухие ванны. Ванны легкосъемные.Растворы из глухих ванн удоляются путем извлечения ванны и сливом емкости.

ванна улавливания золота

Ванна улавливания золота

2.1.10. Дистиллированная вода подается из накопительной емкости насосом, расположенным непосредственно на участке водоподготовки дистиллированной воды (обеспечивается заказчиком).

2.1.11. Нагревательные элементы ванныне вносят загрязнений в технологические среды, ванна с нагревом технологических сред укомплектована датчиками для непрерывного измерения температуры рабочей среды и датчиками уровня.

ванна золочения

Ванна золочения

2.1.12. Контроль и регулировка температуры осуществляется микропроцессорными устройствами.

2.1.13. Точность поддержания температуры растворов в регулируемом диапазоне ± 1°С.

2.1.14. Контроль времени осуществляется микропроцессорными реле времени. Реле определяет время окончания процесса и позволяет задавать число циклов обработки от 1 до 5, время обработки и обеспечивает подачу сигнала об окончании процесса.

2.1.15. Время нагрева реагентов от температуры 20° С до 90° С не более 40 минут.

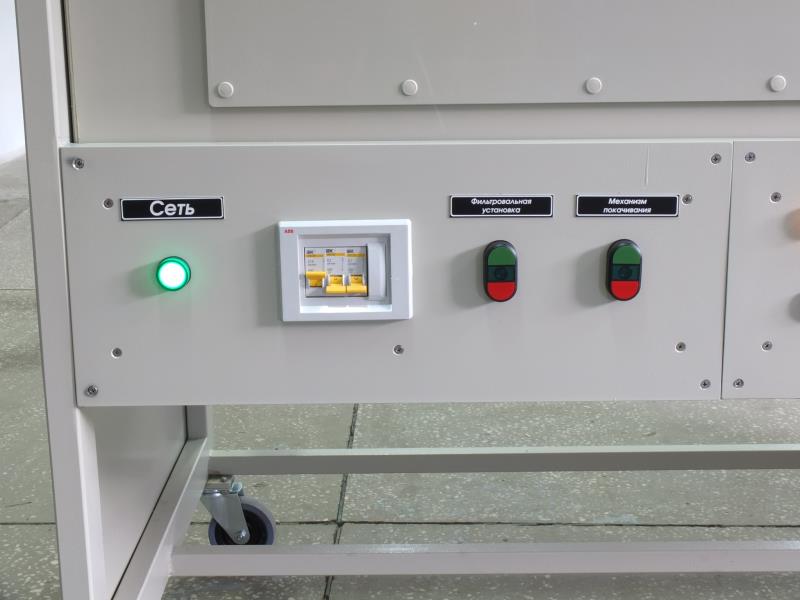

блок силовой

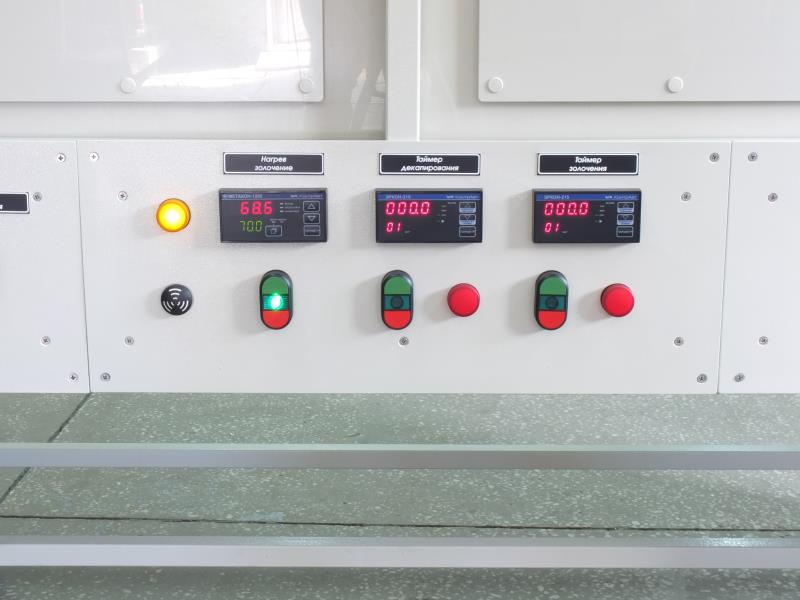

блок управления

Блок силовой

Блок управления

2.1.16. Ванны оборудованы крышками, изготовленными из материала ванны.

2.1.17. Подвески или барабаны для изделий выполнены из титана и полипропилена.

2.1.18. Под ваннами расположен полипропиленовый поддон для сбора растворов при аварийной утечке.

2.1.19. Линия оснащена открывающимся прозрачным экраном по фронту и прозрачными стационарными экранами. Верхнее фронтальное поликарбонатное стекло крепится к каркасу линии петлями, нижние дополнительные фронтальные поликарбонатные стекла – съемные.

2.1.20. В задней полипропиленовой стенке линии расположены вентиляционные решетки и фланцы для подключения вытяжной вентиляции.

2.1.21. Линия оснащена системой автоматизированного контроля за параметрами технологического процесса (температура, время, сила тока).

2.1.22. Мощность линии не более 2 кВт.

2.1.23 Габариты модуля линии: 1800х830х1590 (h) мм
