Установка монтажа пластин на спутник носитель WM-200


  • Монтаж пластин диаметром до 200 мм
  • Система смотки защитного слоя УФ-пленок
  • Циркулярный и линейный ножи для удаления
    остатков пленки
  • Равномерно подогреваямая рабочая зона



 Установка монтажа пластин на пленочный носитель МП-200

Установка WM-200 предназначена для монтажа пластин/подложек на рамки с использованием пленочного носителя. Данная операция производится непосредственно перед резкой пластины на отдельные кристаллы и заключается в закреплении пластины на адгезионную пленку и стальную рамку.

Установка позволяет работать как с обычными, так и с УФ-чувствительными пленками, обеспечивая их равномерное натяжение и прилегание к пластине/подложке без образования воздушных пузырьков. В систему встроен цифровой регулятор температуры, поддерживающий необходимую температуру в рабочей зоне и обеспечивающий повторяемость монтажа. Для удобства в работе и увеличения производительности в установке имеются линейный и циркулярный ножи, срезающие остатки пленки.



Технические характеристики:
Диаметр монтируемых пластин, не более, мм

200

Температура подогрева рабочей зоны, не более, °С

65

Давление сжатого воздуха, не менее, МПа

0,3

Напряжение питания, В

220

с частотой тока, Гц

50

Габаритные размеры, не более, мм

410х730х340

Вес, не более, кг

35

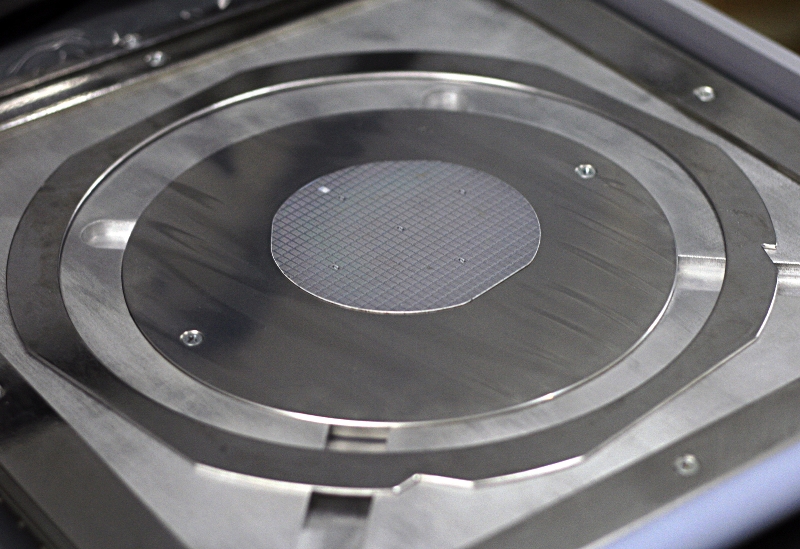

Рабочая поверхность WM-200

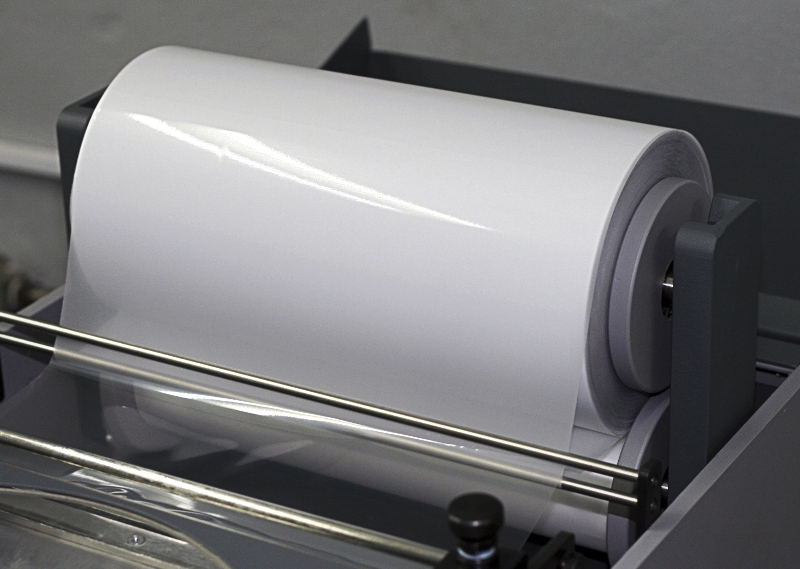

Монтажная пленка WM-200

Рабочая поверхность

Монтажная пленка
