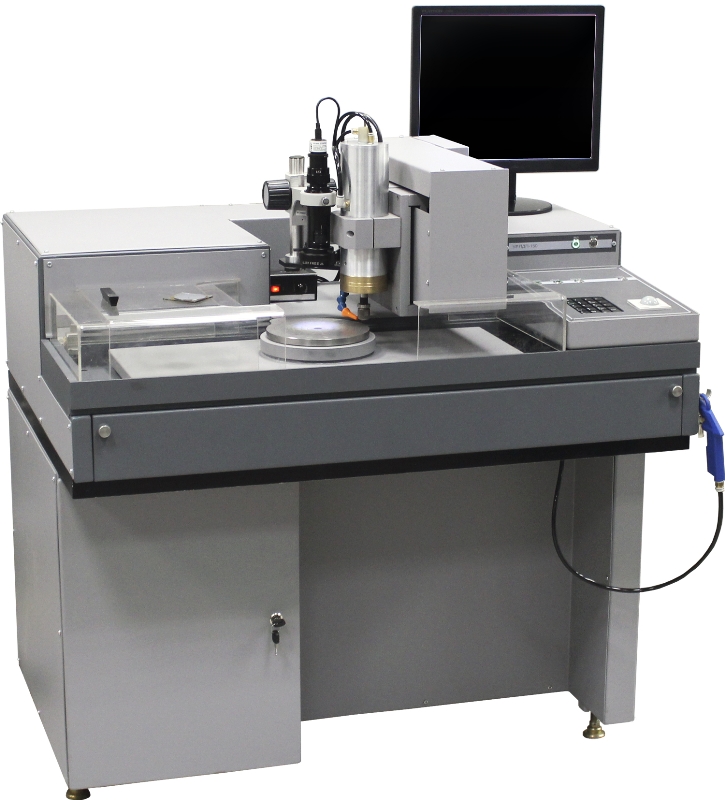

Установка сверления подложек У.ВП-100

  • Высокоточный прецизионный шпиндель на воздушных подшипниках мощностью 1,2 кВт
  • Жесткая конструкция установки, обеспечивающая высокое качество получаемых отверстий
  • Дружественный интерфейс программного обеспечения

 Установка сверления подложек У.ВП-100

Предназначена для сверления и фрезерования отверстий в диэлектрических подложках ситалла или поликора. Сверление подложек проводится алмазными подковообразными сверлами, которые устанавливаются в цангу шпинделя. Для получения отверстий высокого качества мы использовали шпиндель для прецизионной обработки с биением на конце вала в 3 микрона.

Позиционирование алмазного сверла относительно подложки происходит по трем координатным осям X,Y,Z. Точность позиционирования по каждой из осей не  хуже 0,05 мм. Обработка заготовки происходит в автоматическом режиме по заранее составленной управляющей программе.

Для производительной работы на установке было разработано программное обеспечение, которое позволяет быстро и точно позиционировать подложку в системе координат установки, запускать управляющую программу ее обработки, а затем контролировать положение полученных отверстий с помощью изображения, получаемого с цифровой камеры.

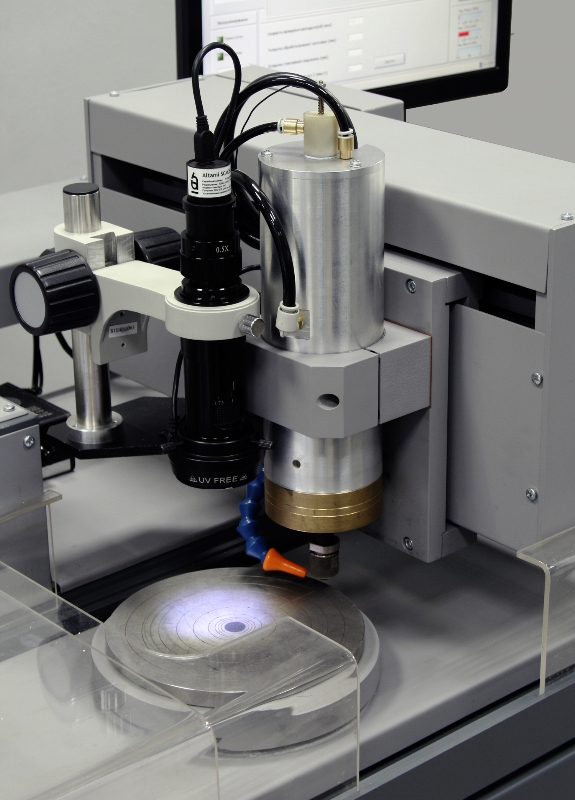

Рабочая зона У.ВП-100

Рабочая зона



Технические характеристики:



Габаритные размеры обрабатываемых подложек, мм

60х48

Точность позиционирования заготовки по осям X и Y,
не менее, мм

 ±0,05

Точность позиционирования заготовки по оси Z, не менее, мм

 ±0,005

Скорость вращения шпинделя, не более, об/мин

 24000

Габаритные размеры, не более, мм

 1100х845х1440

Масса, не более, кг

 470
