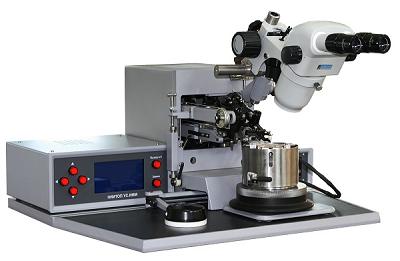

Установка разварки проволочных выводов УС.ИММ

Установка микросварки предназначена для монтажа выводов кристаллов с размером контактных площадок от 70 мкм в гибридных интегральных микросхемах, многокристальных модулях, многоуровневых платах и в том числе кристаллов на полиимидном носителе.

микроконтактная сварка (пайка) плоских перемычек
УЗ-микросварка внутренних алюминиевых выводов, шариковых объемных золотых выводов, золотых проволочных соединений методом "шарик-нахлест"
комбинированная ультразвуковая и односторонняя микроконтактная сварка (пайка) соединений в ИС и ГИС
ультразвуковая (без нагрева) микросварка круглых и плоских Al и Си проводников с контактными площадками ИС и ГИС с Al, Аu и Ni покрытиями

Для контроля соединения и совмещения при сварке установка микросварки имеет микроскоп, дающий объемное изображение объекта сварки, или TV камеру и монитор. Комплектуются оснасткой под изделие Заказчика.

Технические характеристики:
Усилие нагружения, сН	20-500
Длительность рабочего цикла, с	0,3 - 1,0
Длительность импульса УЗ-генератора, с	0,005 - 0,5
Длительность импульса оплавления проволоки, с	0,01 - 0,05
Длительность импульса блока контактной сварки, с	0,02 - 0,72
Рабочее поле, мм: -точного манипулирования	10x10
-грубого манипулирования (для разных модификаций)	от 40x40 до 120x120
Разновысотность точек сварки (для разных модификаций), мм	до 5
Температура нагрева приборов, °С	100-350
Выходная мощность УЗ-генератора, Вт	0,025-16,0
Выходная мощность блока контактной сварки, Вт	2,5; 10; 25
Питание от сети переменного тока, В, Гц	220,50
Габаритные размеры до, мм	640x690x500
Масса до, кг	86,0
