Полуавтомат установки компонентов УПМ-1000

 Полуавтомат установки компонентов УПМ-1000-1М

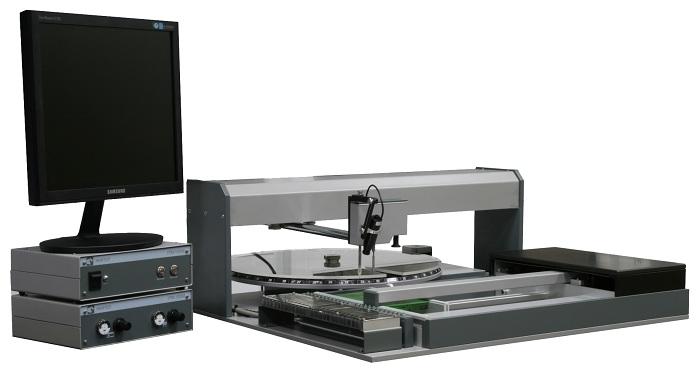

Полуавтомат установки компонентов УПМ-1000-1М предназначен для посадки компонентов поверхностного монтажа на печатную плату в условиях опытного и мелкосерийного производства. Процесс монтажа контролируется специальным программным обеспечением, которое четко отображает последовательность процесса сборки печатной платы и сводит к минимуму возможность ошибки оператора. Точное место посадки компонента указывается моторизированным ловителем вакуумного пинцета, а место захвата - светодиодным индикатором.В процессе работы на экране монитора осуществляется виртуальная сборка печатной платы с изображением реальных корпусов компонентов с указанием их полярности.

Процесс работы УПМ-1000

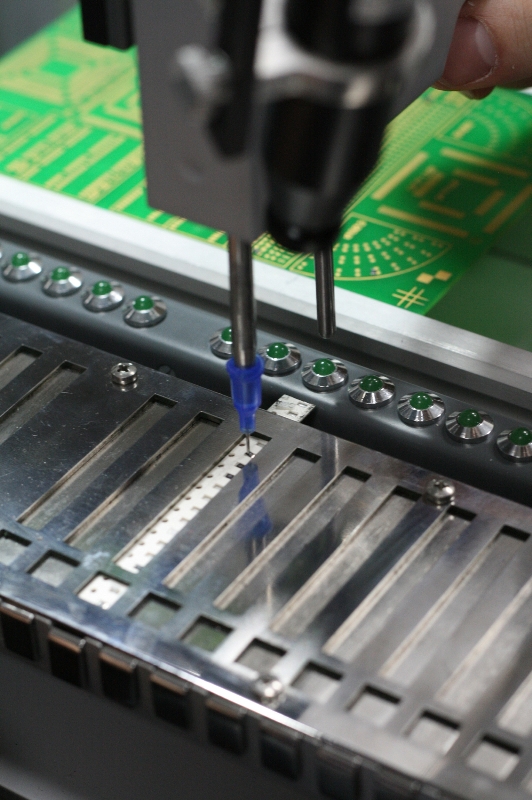

Процесс работы полуавтомата



Преимущества:

  • Плавное и легкое перемещение вакуумного пинцета c функцией блокировки по X-Y
  • Программное обеспечение с дружественным интерфейсом
  • Автоматическое включение/выключение вакуума в инструменте захвата
  • Быстрая перенастройка при переходе на другой тип печатной платы

Базовая комплектация:

  • Вакуумный пинцет с автоматическим включением/выключением вакуума
  • Функция блокировки перемещения вакуумного пинцета по XY для посадки многовыводных микросхем и небольших компонентов
  • Моторизированный программно-управляемый карусельный питатель на 45 контейнеровБлок питателей из обрезков на 24 ленты шириной 8 мм
  • Блок индикации для питателя из обрезков лент на 24 светодиода
  • Моторизированный ловитель вакуумного пинцет
  • Система технического зрения на основе миниатюрной видеокамеры с выводом изображения на экран монитора
  • CAD-конвертер для автоматического преобразования данных из различных CAD-систем проектирования печатных плат в управляющую программу монтажа печатной платы
  • Вакуумные захваты различных диаметров
  • Программное обеспечение, отображающее виртуальную сборку печатной платы

Дополнительные опции:

  • Дозатор клея или паяльной пасты

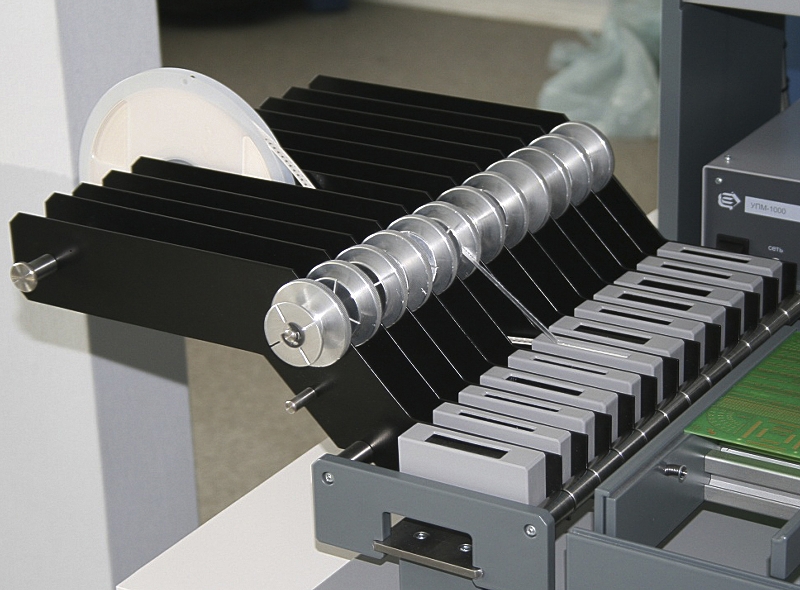

  • Ленточные питатели для лент шириной 8, 12, 16 мм из катушек
  • Второй монитор для вывода изображения с видеокамеры

Технические характеристики:



Производительность , не менее, комп\час

900

Диапазон устаналиваемых компонентов, от, мм

0,6х0,3

Размер монтируемой платы, до , мм

370х235

Давление воздуха, не менее, МПа

0,4

Потребность воздуха, макс, л/мин

10

Вес, не более, кг

25

Габариты, мм

705х730х256

Питание - сеть переменного тока

230В;50Гц





Процесс монтажа УПМ-1000

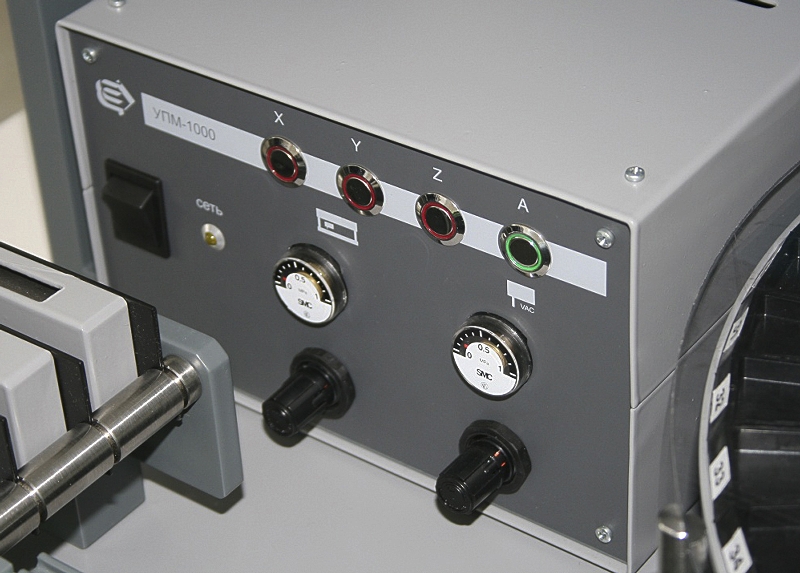

Блок управления УПМ-1000

Процесс монтажа

Блок управления
