Автоматическая установка растворения цианидов

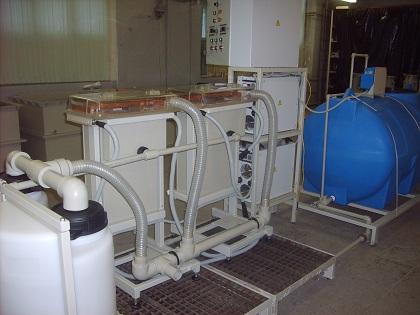

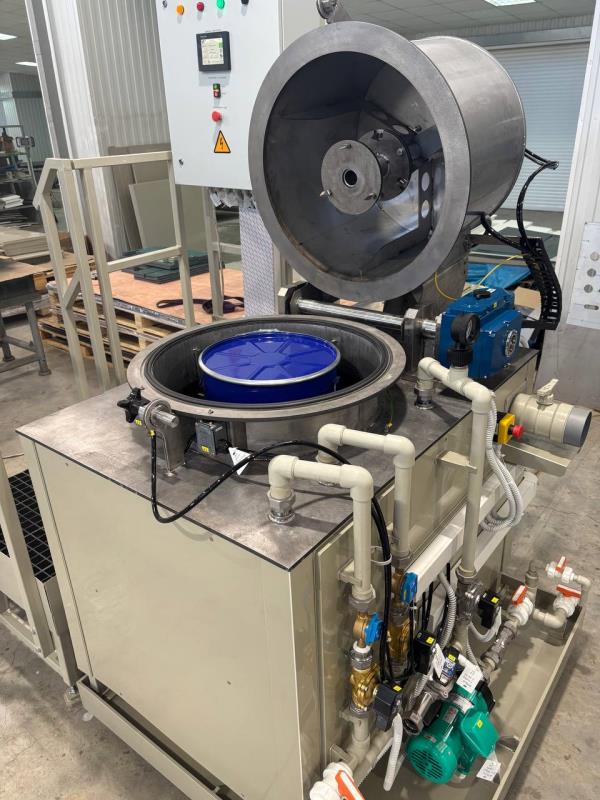

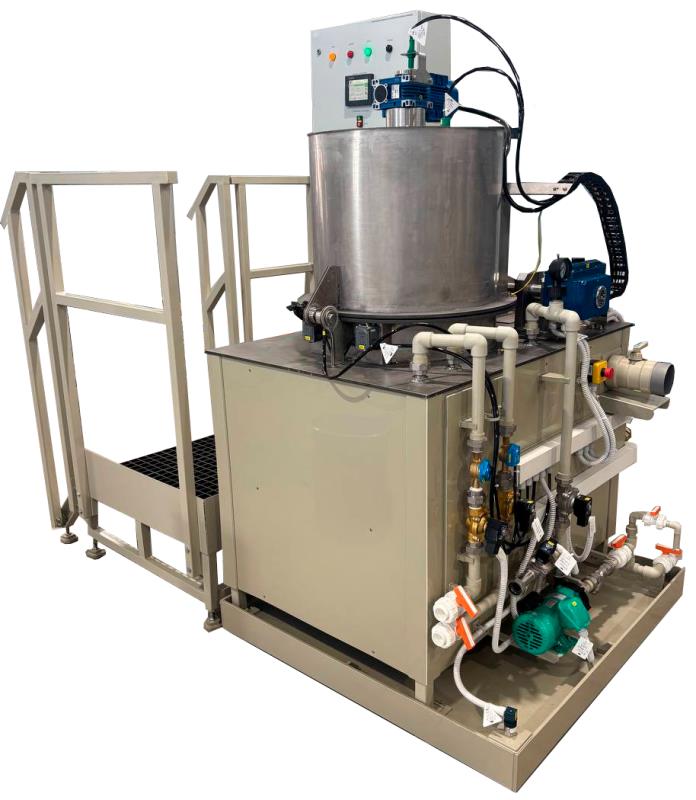

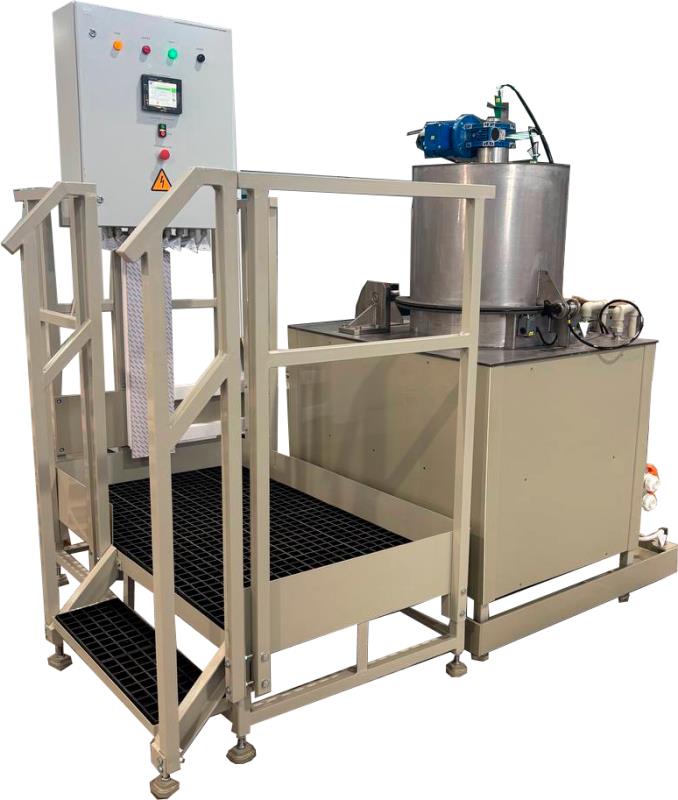

Автоматическая установка растворения цианидов, представляет собой установку растворения, площадку обслуживания и электрошкаф.
Установка растворения, предназначена для безопасного проведения процесса растаривания и растворения, упакованных в стандартные стальные барабаны цианистых солей. Внешний вид установки показан на рис. 1.
Установка растворения состоит из емкости для растворения поз. 1 с автоматической крышкой поз. 2, установленной на опорной раме поз. З с поддоном поз. 4. Поддон поз. 4 оснащен датчиком протечек поз. 5. Опорная рама поз. З имеет регулируемые опоры поз. 6. Емкость для растворения поз. 1 и автоматическая крышка поз. 2 изготовлены из нержавеющей стали AISI321, поддон поз. З выполнен из листового полипропилена, опорная рама поз. З изготовлена из стальной трубы прямоугольного сечения и покрыта химстойкой краской.
На емкости поз. 1, установлены опоры поз. 7 и 8, к которым, с возможностью вращения установлена автоматическая крышка поз. 2. Открытие и закрытие крышки происходит с помощью электропривода поз. 9.

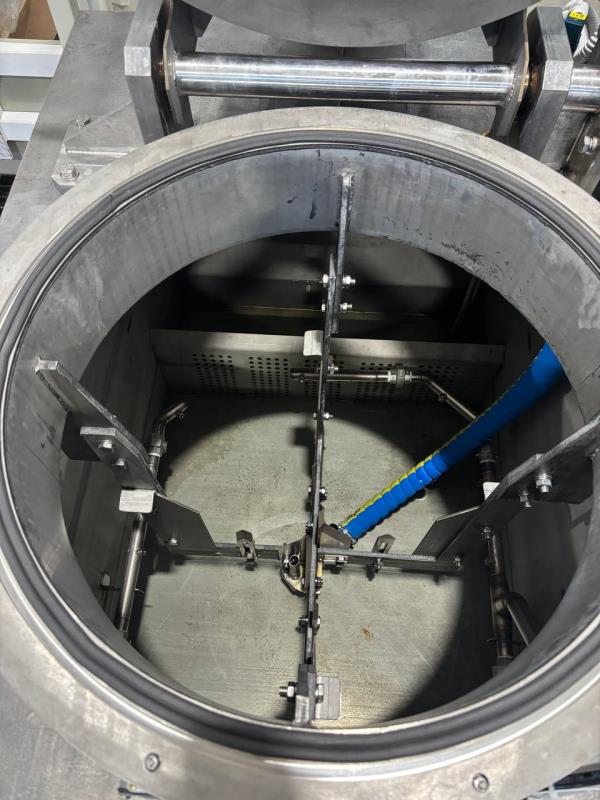

В емкости установлена корзина поз. 10 с нижними дорнами поз. 11, шланг подвода воды к нижним дорнам поз. 12. Для отвода паров цианидов, предусмотрен патрубок с шиберной заслонкой поз. 13 В месте контакта емкости поз. 1 и крышки поз. 2 расположены конечные выключатели поз. 14 контроля закрытия крышки поз. 2. Также предусмотрена дополнительная фиксация крышки посредством фиксатора поз. 15. Наличие фиксатора отслеживает индуктивный датчик поз. 16. Дно емкости имеет уклон и углубление, в котором расположен сливной патрубок поз. 17. Для защиты насоса поз. 18 от крупных частиц служит перфорированная заслонка поз. 19, установленная на нижнем участке уклона. К сливному патрубку поз. 17 подсоединено устройство отбора проб поз. 20 и насос поз. 18, для циркуляции раствора в процессе растаривания и растворения цианидов, а также для перекачки готового раствора. Также в емкости поз. 1 расположен кондуктометрический датчик уровня поз. 21. Снаружи емкость поз. 1 имеет теплоизоляцию боковых поверхностей с обшивкой из листового полипропилена. В верхней части емкости поз. 1 расположены патрубок подачи горячей воды поз. 22 и патрубок подачи холодной воды (нейтрализующего раствора) поз. 23. Патрубки подачи поз. 22 и поз. 23 оснащены клапанами и датчиками расхода воды.
Крышка поз. 2 представляет собой цилиндр с фланцем с одной стороны и дном с другой. Крышка поз. 2 с наружной стороны содержит силовой привод поз. 24, а с внутренней стороны - центратор поз. 25 и устройство прокалывания, которое соединено с силовым приводом поз. 24, с которым в свою очередь соединен шпиндель прокалывания поз. 26. Силовой привод поз. 24 оснащен датчиком числа оборотов поз. 27. В дне крышки поз. 2 установлен датчик исходного положения поз. 28 привода прокалывания. На шпинделе прокалывания поз. 26 может быть установлен адаптер поз. 29.

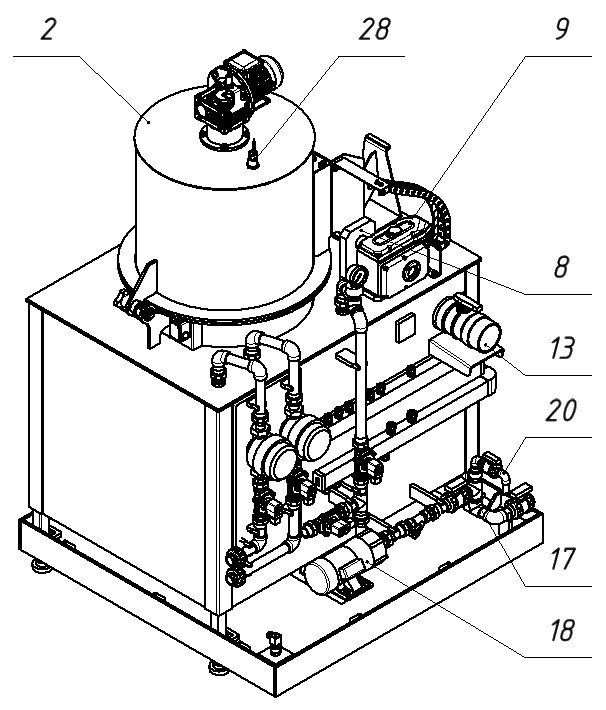

Рис. 1 - Установка растворения
1 - Емкость для растворения; 2 - Автоматическая крышка; 3 - Рама опорная; 4 - Поддон; 5 - Датчик протечек; 6 - Опора, регулируемая; 7 и 8 - Опора; 9 - Электропривод; 10 - Корзина; 11 - Дорн нижний; 12 - Шланг подвода воды к нижним дорнам; 13 - Патрубок с шиберной заслонкой; 14 - Выключатель конечный; 15 - Фиксатор; 16 - Датчик индуктивный; 17 - Патрубок сливной; 18 - Насос; 19 - Заслонка, перфорированная; 20 - Устройство отбора проб; 21 - Датчик уровня; 22 - Патрубок подачи горячей воды; 23 - Патрубок подачи холодной воды (нейтрализующего раствора); 24 - Привод силовой; 25 - Центратор; 26 - Шпиндель прокалывания; 27 - Датчик числа оборотов; 28 - Датчик исходного положения; 29 - Адаптер.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
