Линия травления проводниковых слоев

(сертификат соответствия №POCC.RU.04СКЦ.TST.П.00076/1,  ТУ ВРЛА 443121.003-12)

1.      Общий вид линии

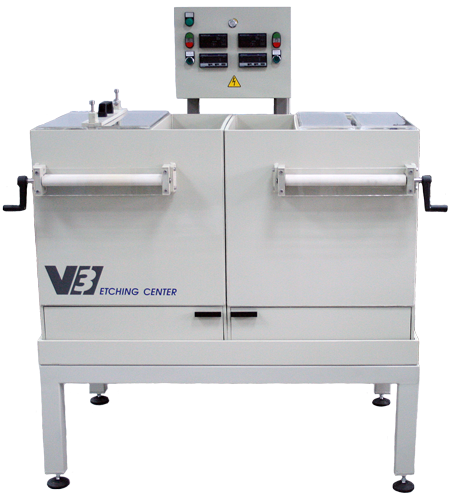

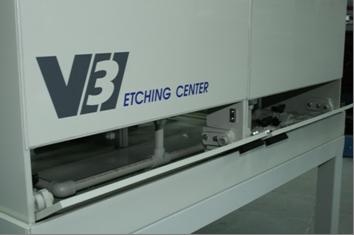

Вид спереди

Модуль травления печатных плат

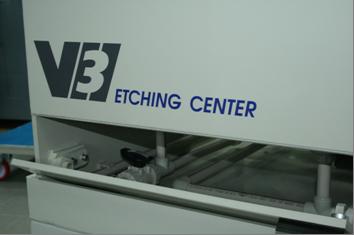

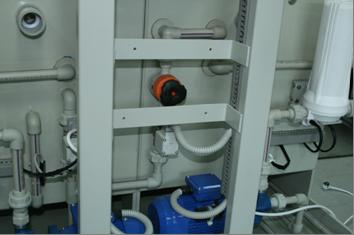

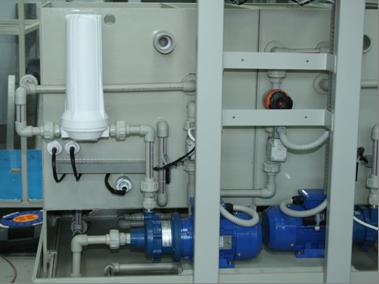

Вид сзади

2

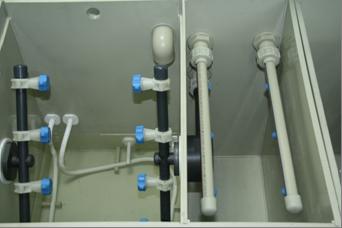

2.      Модуль  травления 1

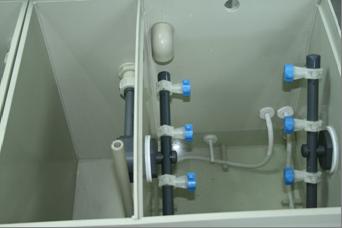

3. Модуль травления 2

3

4

- ванна травления

- струйная промывка

- ванна травления

- ванна промывки



4.    Ванна травления (фторопластовый нагреватель, фторопластовый датчик температуры, вытяжной патрубок).

5

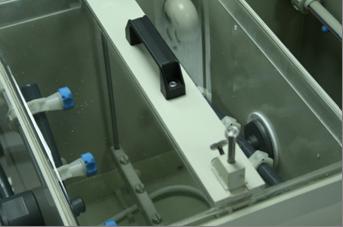

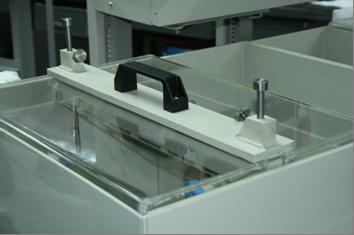

5.    Подвеска

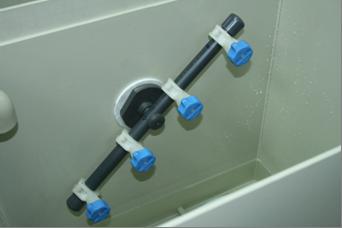

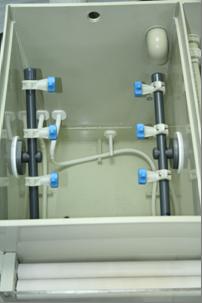

6. Форсунки

6

7




7.      Фильтр тонкой очистки

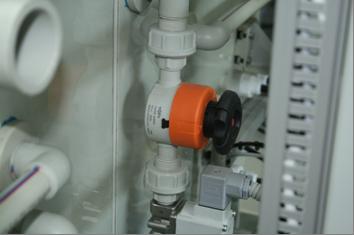

8. Электромагнитный клапан, вентиль

  8-1

9

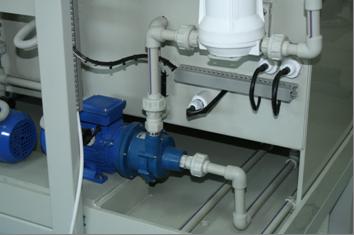

9.         Насос

10. Шаровой вентиль

10

11





11.     Поддон

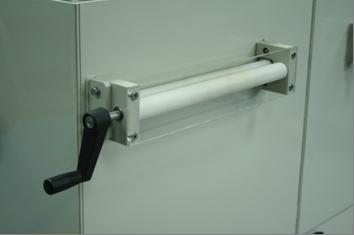

12. Отжимные валики

12

13




13.     Крышка

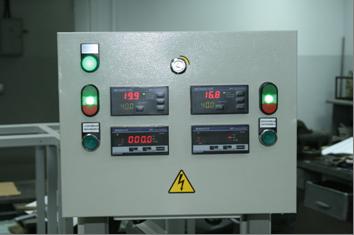

14. Пульт управления

14

15




Предназначена для одно-двустороннего химического травления металлов, сплавов и фольгированных материалов при изготовлении плоских прецезионных изделий фотохимическим методом. Установка оснащена системой автоматического контроля и управления процессом травления.

Технические характеристики
Максимальный размер заготовки, мм.300х400
Толщина заготовки, мм.0,1-6,0
 Частота вращения форсунок, об/мин 60
 Количество форсунок в каждом модуле, шт. 8
 Обьем одного модуля травления, л. 15
 Температура травления, °С 15-70
 Температура промывки, °С 15-25
 Потребляемая мощность, кВт. 0,7
 Высота с предохраняющим поддоном, мм 1450
 Габариты, мм 1250х835х1450
 Масса, кг. 110

 Состав установки:

  1. Модуль травления - 2 шт;
  2. Ванна струйной промывки - 1 шт;
  3. Ванна проточной промывки - 1 шт;
  4. Предохраняющий поддон;
  5. Каркас из нержавеющей стали;
  6. Блок управления;
  7. Держатель заготовки - 1 шт.
