Установка очистки воды с нанофильтрационными и обратноосмотическими мембранами

 Предназначена для получения чистой воды в пищеблоках на турбазах, в детских лагерях, больницах, а так же проведения лаборатор­ных работ и экспериментальных исследова­ний на аппаратах с нанофильтрационными и обратноосмотическими мембранами.

1

2

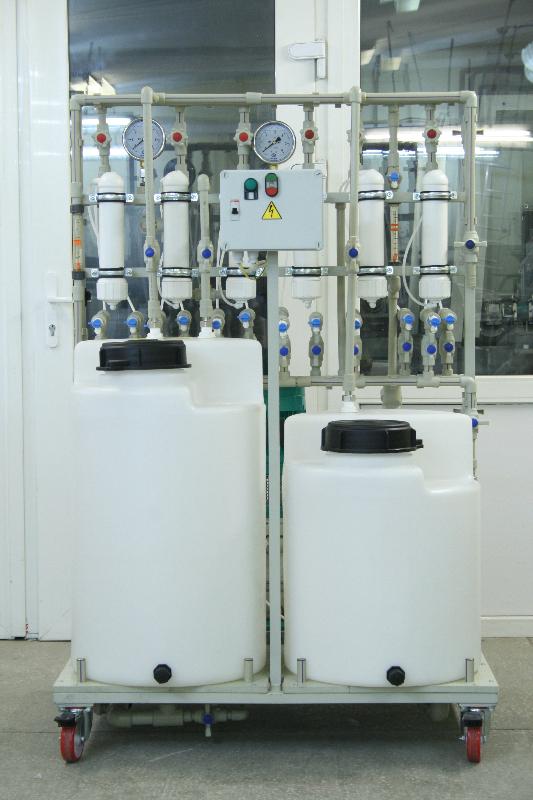

Вид спереди

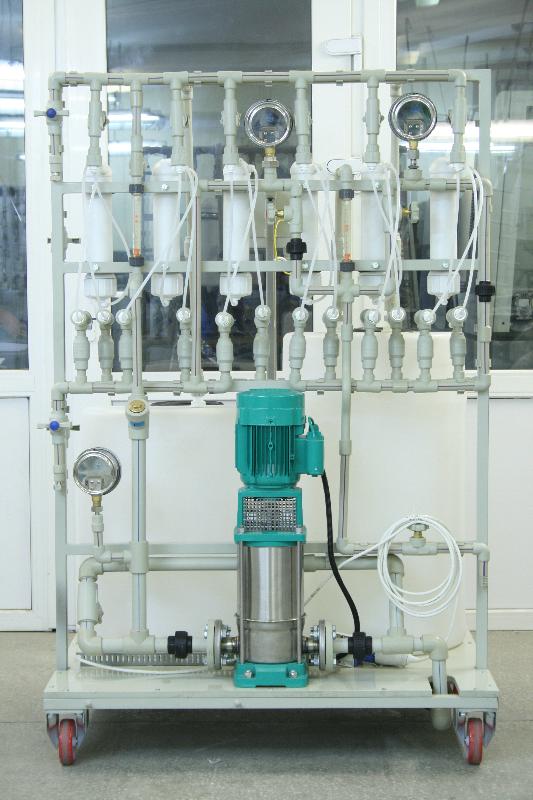

Вид сзади

Техническое описание и характеристики:

  Конструкция установки позволяет осуществлять фильтрацию природных вод и модельных растворов через мембранные нанофильтрационные и обратноосмотические аппараты типоразмера 1812 (диаметр мембранного элемента - 44,5-46 мм, длина -295-305 мм, производительность на дистил­лированной воде при номинальном давлении - от 5 до 30 л/ч) в тангенциальном режиме, с частичной и полной рециркуляцией концентрата и фильтрата.
  Установка позволяет подключать параллельно 2, 3, 4, 5 и 6 мембранных аппаратов, на каждом из которых можно независимо отключать подачу ис­ходной воды, отвод концентрата и фильтра­та, а также регулировать подачу исходной воды и сброс концентрата. Линия подачи исходной воды, линии фильтрата и концен­трата каждого мембранного аппарата оборудованы пробоотборниками.
  Конструкция установки позволяет под­ключение и осуществление фильтрации природных вод и модельных растворов че­рез один мембранный нанофильтрационный и обратноосмотический аппарат типоразме­ра 4040 (диаметр мембранного элемента -100 ± 2 мм, длина - 1016 ± 2 мм, произво­дительность на дистиллированной воде при номинальном давлении - от 50 до 200 л/ч). Конструкция установки позволяет вы­полнять промывку вышеуказанных мембранных аппаратов в циркуляционном режиме раствором химических реагентов.
Насос для подачи воды на мембранные аппараты оборудован байпасной линией для регулирования его подачи и напора.
  Все оборудование установки размещается на мобильной раме из квадратного металлического профиля сечением 25x25 мм, толщиной металла 2 мм, выполненного из нержавеющей стали. Рама установлена на 4 обрезиненные роликовые опоры. Передние 2 роликовые опоры имеют стопор. Высота рамы - 1500 мм, глубина - 800 мм, длина - 1000 мм.
  Все трубопроводы и соединения выполнены из пластиковых труб и фи­тингов из полипропилена (PN10, диаметр - 20 мм) и трубок из линейного полиэтилена низкой плотности с быстроразъемными фитингами «John Guest». Запорная арматура и пробоотборники выполнены из пластика; регулирующая арматура - из пластика; фитинги с резьбовым соединением - из нержавеющей стали.
Питание - однофазное 220 В / 50 Гц. Потребляемая мощность - 1,5 кВт, Масса в сборе - 50 кг.

Состав установки:

1. Мобильная рама для размещения обору­дования, трубопроводов и контрольно-измерительных приборов - 1 шт.
2. Бак пластиковый для воды объемом 50 л с запорной арматурой и горлови­ной диаметром 150 мм. - 2 шт.
3. Центробежный насос производительно­стью 500 л/ч при напоре 6 атм. - 1 шт.
4. Мембранный рулонный аппарат типораз­мера 1812 с обратноосмотическими мем­бранами в пластиковом разборном корпусе -3 шт.:
    • производительность: 10 л/ч при давлении 4-5 атм. и температуре 25 °С;
    • селективность по NaCI - 90 %;
    • максимальное рабочее давление - 6 атм.;
    • максимальная рабочая температура -  40 °С.
5. Мембранный рулонный аппарат типоразмера 1812 с нанофильтрационными мембранами в пластиковом разборном корпусе – 3 шт.:
    • производительность: в диапазоне 10-25 л/ч при давлении 4-5 атм. и тем­пературе 25 °С;
    • селективность по NaCI - 50 %;
    • максимальное рабочее давление - 6 атм.;
    • максимальная рабочая температура - 40 °С.
6. Контрольно-измерительные приборы:
    • виброустойчивые манометры с трубчатой пружиной и глицериновым наполнителем для измерения давления (диапазон измерения давления 0-10 атм, класс точности 1,6) -3 шт.;
    • ротаметры исходной воды и концентрата (пластик, измеряемый расход в диапазоне 0-100±10л/ч)-2шт.;
    • ротаметр фильтрата (корпус - пластик, из­меряемый расход в диапазоне 0-20±2 л/ч) -1 шт.;
7. Пульт управления насосом - 1 шт.;
8. Мембранный рулонный элемент типораз­мера 1812 с обратноосмотическими мем­бранами - 3 шт.;
9. Мембранный рулонный элемент типораз­мера 1812 с нанофильтрацнонными мембра­нами - 3 шт;                                                                                                                                                                                                                                                                                  10. Комплект трубопроводов и арматуры - 1 компл.
