Установка очистки воды с ультрафильтрационными мембранами

  Предназначена для получения очищенной воды  и экспериментальных исследова­ний на аппаратах с ультрафильтрационными мембранами различного типа.

1

2

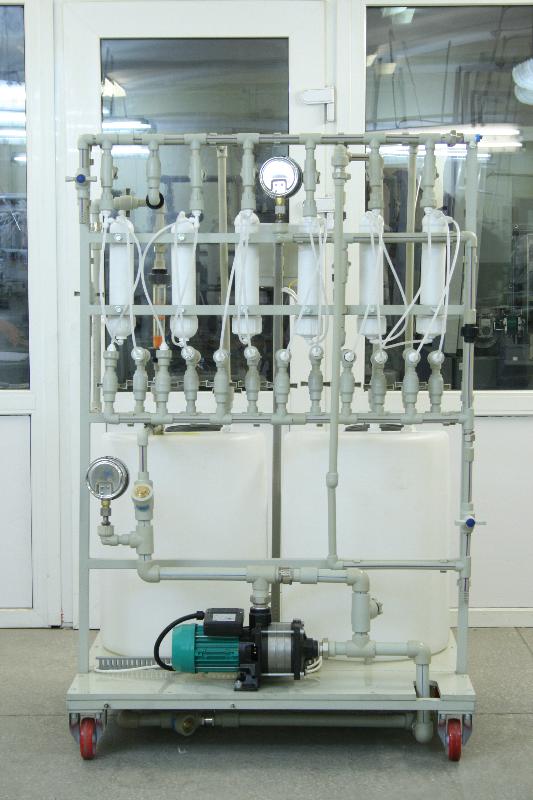

Вид спереди

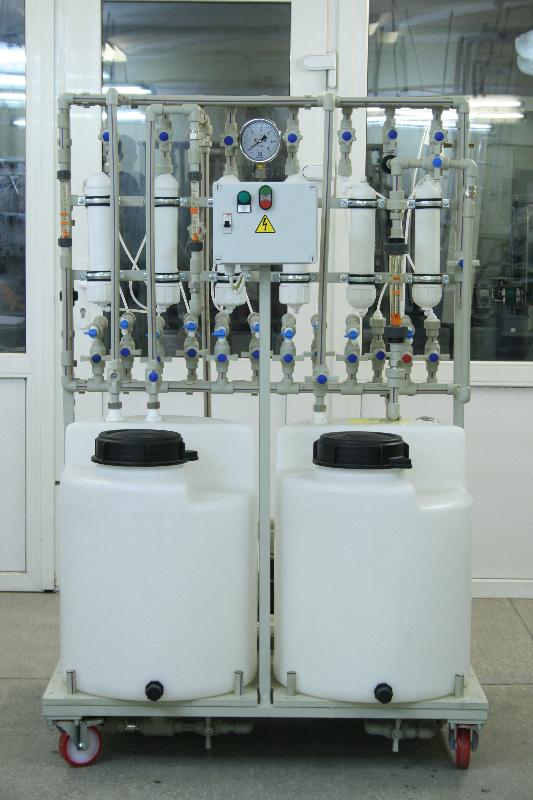

Вид сзади

Техническое описание и характеристики:

 Конструкция установки позволяет осуществлять фильтрацию природных вод и модельных растворов через мембранные ультрафильтрационные аппараты типоразмеров от 1812 до 3220 (диаметр мембранного элемента - от 44 до 80 мм, длина - от 300 до 500 мм, производительность на дистиллированной воде при номинальном давлении - от 20 до 500 л/ч) в тупиковом и тангенциальном режиме, с частичной и полной рециркуляцией концентрата. Установка позволяет подключать параллельно 2, 3 и 4 мембранных аппарата, на каждом из которых можно независимо отключать подачу исходной воды, отвод концентрата и фильтрата, а также регулировать подачу исходной воды и сброс концентрата. Линия подачи исходной воды, линии фильтрата и концентрата каждого аппарата оборудованы пробоотборниками.
 Конструкция установки позволяет проводить промывки мембранных аппаратов обратным током фильтрата, подаваемым насосом из бака фильтрата.
 Конструкция установки позволяет выполнять промывку мембранных аппаратов в циркуляционном режиме раствором химических реагентов.
 Насос для подачи воды на мембранные аппараты оборудован байпасной линией для регулирования его подачи и напора.
 Все оборудование установки размещено на мобильной раме из квадратного металлического профиля сечением 25x25 мм, толщиной металла 2 мм, выполненного из нержавеющей стали. Рама установлена на 4 обрезиненные роликовые опоры. Передние 2 роликовые опоры имеют стопор. Высота рамы - 1500 мм, глубина - 800 мм, длина - 1000 мм.
 Все трубопроводы и соединения выполнены из пластиковых труб и фитингов из полипропилена (PN10, диаметр - 20 мм) и трубок из линейного по­лиэтилена низкой плотности с быстроразъемными фитингами «John Guest». Запорная арматура и пробоотборники выполнены из пластика; регулирующая арматура - из пластика; фитинги с резьбовым соединением - из нержавеющей стали.
 Питание - однофазное 220 В / 50 Гц. Потребляемая мощность - 1,5 кВт. Масса в сборе - 50 кг.

Состав установки:

1.  Мобильная рама для размещения обору­дования, трубопроводов и контрольно-измерительных приборов - 1 шт.
2.  Бак пластиковый для воды объемом 50 л с запорной арматурой и горлови­ной диаметром 150 мм - 2 шт.
3.  Насос центробежный производительно­стью 1500 л/ч при напоре 3 атм. - 1 шт.
4.  Мембранный рулонный элемент в пластиковом разборном корпусе типоразмера 1812 с ультрафильтрационными мембранами -2 шт.:
    • производительность: 10 л/ч при давлении 2-3 атм. и температуре 25 °С;
    • размер пор: 20 000 - 30 000 дальтон (0,01 мкм);
    • максимальное рабочее давление - 3 атм.
5. Мембранный рулонный элемент в пластиковом разборном корпусе типоразмера 1812 с ультрафильтрационными мембрана­ми - 2 шт.:
    • производительность: 15 л/ч при давлении 2-3 атм. и температуре 25 °С;
    • размер пор - 50 000 - 100 000 дальтон (0,05 мкм);
    • максимальное рабочее давление - 3 атм.
6. Мембранный половолоконный элемент в пластиковом корпусе (диаметр мембранного элемента - 45 мм, длина - 300 мм) с ультрафильтрационными мембранами - 2 шт.:
    • производительность: 50 л/ч при давлении 1,5-2 атм. и температуре 25 °С;
    • размер пор-0,01-0,1 мкм;
    • максимальное рабочее давление - 3 атм.
7. Контрольно-измерительные приборы:
    • виброустойчивые манометры с трубчатой пружиной и глицериновым наполнителем (диапазон измерения давления 0-6 атм., класс точности 1,6) - 3 шт.;
    • ротаметры исходной воды, концентрата, фильтрата (измеряемый расход в диапазоне 0-100±10л/ч) – З шт.;
    • сменные ротаметры (измеряемый расход в диапазоне 0-500±50 л/ч) - 2 шт.;
8. Пульт управления насосом - 1 шт.

9. Комплект трубопроводов и арматуры - 1 компл..
