Установка для регенерации промывных вод

Предназначена для селективной очистки регенерации промывных вод ванн улавливания.

1

2

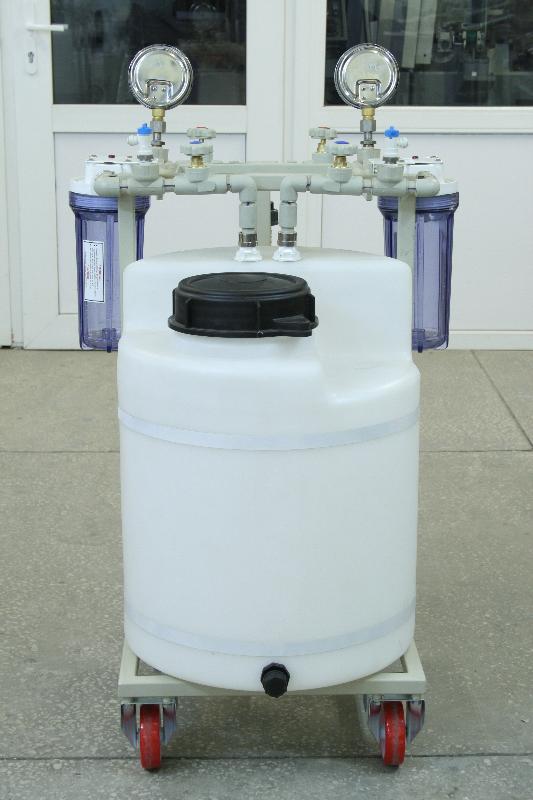

Вид спереди

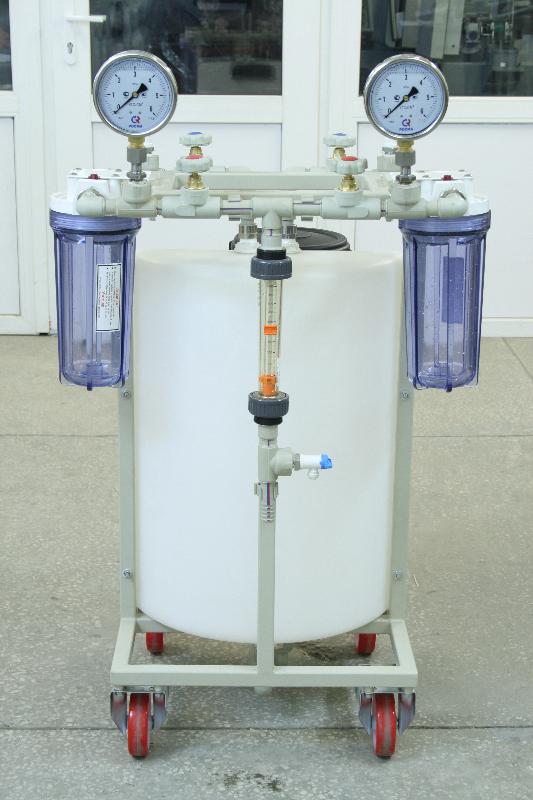

Вид сзади

Техническое описание и характеристики:

 Конструкция  установки позволяет осуществлять фильтра­цию промывной воды и модельных рас­творов через стандартные патронные фильтрующие элементы типоразмера 10" (длина - 254 мм, диаметр 50...75 мм). Уста­новка позволяет подключать парал­лельно 2 корпуса фильтров, на каждом из которых можно независимо отключать подачу промывной воды и отвод фильтрата, а также регулировать подачу промывной воды. Линии подачи промывной воды оборудованы пробоотборниками. Подача воды под давлением на установку предусмотрена с помощью насоса.
 Все оборудование  установки размещается на мобильной раме из квадратного металлического профиля сечением 25x25 мм, толщиной металла 2 мм, выполненного из нержавеющей стали. Рама установлена на 4 обрезиненных роликовых опорах. Передние 2 роликовые опоры имеют стопор. Высота рамы - 1200 мм, глубина - 800 мм, длина- 600 мм.
 Все трубопроводы и соединения выполнены из пластиковых труб и фи­тингов из полипропилена (PN10, диаметр - 20 мм), пробоотборники также мо­гут быть выполнены из трубок из линейного полиэтилена низкой плотности с быстроразъемными фитингами «John Guest». Запорная арматура и пробоотборники выполнены из пластика; регулирующая арматура - из пласти­ка; фитинги с резьбовым соединением - из нержавеющей стали.
 Масса в сборе - 20 кг.

Состав установки:

1. Мобильная рама для размещения обору­дования, трубопроводов и контрольно-измерительных приборов - 1 шт.
2. Бак пластиковый для воды объемом 50 л с запорной арматурой и горлови­ной диаметром 150 мм - 1 шт.
3. Пластиковый корпус (держатель) патронных фильтрующих элементов стандартного типоразмера 10" с прозрачной нижней крышкой-2 шт.;
4. Патронный фильтрующий элемент (картридж) стандартного типоразмера 10" из вспененного полипропилена:
    • тонкость фильтрации 1 мкм-4 шт.;
    • тонкость фильтрации 20 мкм-4 шт.;
    • тонкость фильтрации 50 мкм - 4 шт.;
5. Патронный фильтрующий элемент (картридж) стандартного типоразмера 10" из во­локнистого полипропилена, намотанного на
твердый полипропиленовый сердечник:
    • тонкость фильтрации 20 мкм - 2 шт.;
    • тонкость фильтрации 50 мкм - 2 шт.;
6. Патронный фильтрующий элемент (картридж) стандартного типоразмера 10" из гофрированного полиэстера/целлюлозы:
    • тонкость фильтрации 20 мкм - 2 шт.;
    • тонкость фильтрации 50 мкм - 2 шт.;
7. Патронный фильтрующий элемент (картридж) с загрузкой из прессованного активированного кокосового угля стандартного типоразмера 10" - 4 шт.
8. Контрольно-измерительные приборы:
    • виброустойчивые манометры с трубчатой пружиной и глицериновым на­полнителем (диапазон измерения давления 0-6 атм, класс точности 1,6) - 2 шт.;
    • ротаметр (корпус - пластик, измеряе­мый расход в диапазоне 0-1000±100 л/ч) - 1 шт.;

9. Комплект трубопроводов и арматуры- 1 компл.
