Установка для очистки от нефтепродуктов и маслопродуктов

Предназначена для извлечения нефтепродуктов и маслопродуктов из промывных вод на аппаратах с ультрафильтрационными мембранами различного типа.

1

2

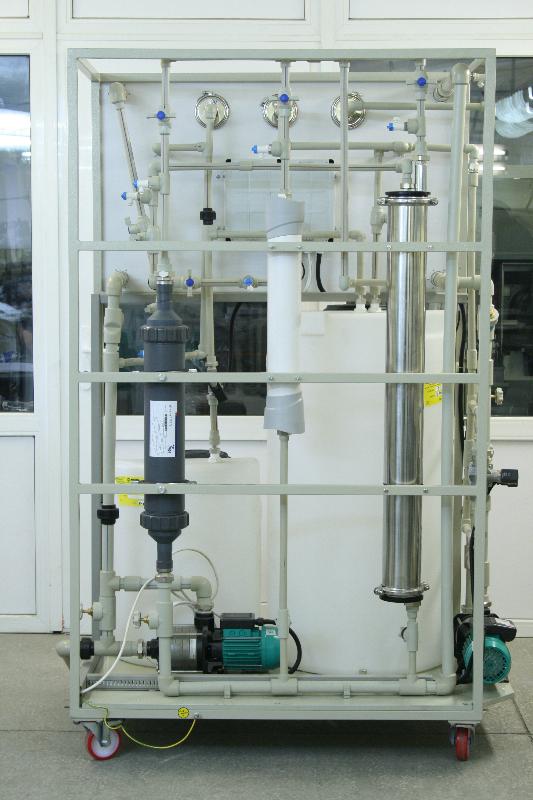

Вид спереди

Вид сзади

Техническое описание и характеристики:

 Конструкция установки позволяет осуществлять фильтра­цию природных вод и промывных растворов через мембранные ультрафильтрационные аппараты диаметром от 50 до 200 мм, длиной - от 300 до 1200 мм, производительностью на дистиллированной воде при номи­нальном рабочем давлении - от 50 до 1500 л/ч в тупиковом и тангенциальном режиме, с частичной и полной рециркуляцией концентрата. Установка позволяет подключать параллельно 1, 2 и 3 мембранных аппарата, на каждом из которых можно независимо отключать подачу исходной воды, отвод концентрата и фильтрата, а также регулировать подачу исходной воды и сброс концентрата. Линия подачи исходной воды, линии фильтрата и концентрата каждого аппарата оборудованы пробоотборниками.
 Конструкция установки позволяет проводить в ручном и автоматическом режиме промывки мембранных аппаратов обратным током фильтрата, подаваемым насосом из бака фильтрата. Встроенный микроконтроллер позволяет устанавливать и отображать в цифровом виде на пульте управ­ления продолжительность фильтрования, частоту и продолжительность прямых и обратных гидравлических промывок. Переключение подачи воды при гидравлических промывках осуществляется с помощью магнитных клапанов.
 Конструкция установки позволяет выполнять промывку вышеуказанных мембранных аппаратов в циркуляционном режиме раствором химических реагентов.
 Насос для подачи воды на мембранные аппараты оборудован байпасной линией для регулирования его подачи и напора.
 Все оборудование установки размещается на мобильной раме из квадратного металлического профиля сечением 25x25 мм, толщиной металла 2 мм, выполненного из нержавеющей стали. Рама установлена на 4 обрезиненные роликовые опоры. Передние 2 роликовые опоры имеют стопор. Высота рамы - 1800 мм, глубина - 800 мм, длина- 1200 мм.
 Все трубопроводы и соединения выполнены из пластиковых труб и фитингов из полипропилена (PN10, диаметр - 20 мм), пробоотборники также мо­гут быть выполнены из трубок из линейного полиэтилена низкой плотности с быстроразъемными фитингами «John Guest». Запорная арматура и пробоотборники выполнены из пластика; регулирующая арматура - из пластика; фитинги с резьбовым соединением - из нержавеющей стали.
 Питание - однофазное 220 В / 50 Гц. Потребляемая мощность - 2,5 кВт.
 Масса в сборе - 100 кг.

Состав установки:

1.   Мобильная рама для размещения обору­дования, трубопроводов и контрольно-измерительная аппаратура - 1 шт.
2.   Бак пластиковый для воды объемом 150 л, с запорной арматурой и горловиной диаметром 150 мм - 1 шт.
3.   Бак пластиковый для воды объемом 50 л, с запорной арматурой и горловиной диаметром 150 мм - 1 шт.
4.   Насос центробежный производительностью 2 м3 /ч при напоре 3 атм. - 2 шт.
5.   Мембранный рулонный элемент в корпусе из нержавеющей стали типоразмера 4040 (диаметр мембранного элемента - 100 ± 2 мм, длина - 1016 ± 2 мм) с ультрафильтрационными мембранами- 1 шт.:
    • производительность - 100 л/ч при давлении 2 атм. и температуре 25 °С;
    • размер пор - 20 000-50 000 дальтон (0,01 мкм);
    • максимальное рабочее давление - 3 атм.;
    • максимальное давление обратной промывки- 1,5-3 атм.
6.  Мембранный половолоконный элемент в пластиковом корпусе (диаметр мембранного элемента 80 мм, длина - 600 мм) с полимерными ультрафильтрационными мембранами - 1 шт.:
    • производительность - 200л/ч при давлении 2 атм. и температуре 25 °С;
    • размер пор-0,01 мкм;
    • максимальное рабочее давление –1,5 атм.;
    • максимальное давление обратной промывки- 1,5-3 атм.
7.   Мембранный половолоконный элемент в пластиковом корпусе (диаметр мембранного элемента 100 мм, длина - 670 мм, производительность на дистиллированной воде при номинальном давлении - от 20 до 100 л/ч) с полимерными многоканальными    ультрафильтрационными мембранами- 1 шт.:
    • производительность - 200л/ч при давлении 1,5-2 атм. и температуре 25 °С;
    • размер пор-0,01-0,02 мкм (100 000-200 000 дальтон);
    • площадь мембран - 2 м2;
    • максимальное рабочее давление - 1,4 атм.
    • максимальное давление обратной промывки- 1,5-3 атм.
8.   Контрольно-измерительные приборы:
    • виброустойчивые манометры с трубчатой пружиной и глицериновым наполнителем (диапазон измерения давления 0-6 атм., класс точности 1,6) - 3 шт.;
    • ротаметры (расход 0-500±50 л/ч) - 3 шт.;
    • ротаметры (расход 0-2000±200 л/ч) - 3 шт.
8.   Пульт автоматического управления насосами и магнитными клапанами - 1 шт.

9.   Комплект трубопроводов и арматуры – 1 компл.
