Система водоподготовки

Система водоподготовки предназначена для подготовки воды при заливки льда.



2-2

2-2

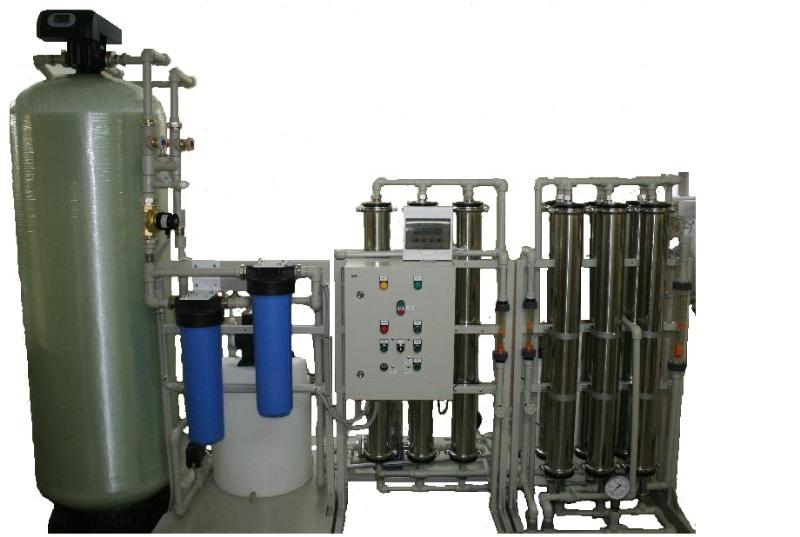

Вид спереди

Вид сзади



1) Фильтр сетчатый механической очистки для грубой механической фильтрации частиц ржавчины, коллоидных частиц, песчинок.

Технические характеристики:
    • Материал корпус фильтра - латунь
    • Резьба присоединительная - 1 1/4"
    • Вес - 0,6 кг

2) Фильтр обезжелезивания для снижения мутности, цветности, железа- 1 комп.

Корпус фильтра стеклопластиковый –1 шт., габариты:
диаметр 544 мм,
высота –1728 мм.
Блок управления, управление по таймеру –1 шт.
Дренажно-распределительная система – 1 шт.
Загрузка: сорбент для обезжелезивания –200 литров; гравий - 25 л.

Технические характеристики:
    • Производительность,– 2,9 м3/ч
    • линейная скорость фильтрования, - 13 м/ч
    • минимальное / максимальное рабочее давление - 1,4 – 8,7 кг/см2
    • потери напора- 1,0 кг/см2
    • количество воды на обратную промывку фильтра - 1,1 м3
    • интенсивность подачи воды на обратную промывку фильтра – 6,3 м3/ч
    • меню блока управления – русифицированное

3) Блок дозирования ингибитора для предотвращения осаждения солей на мембранных элементах – 1 шт.

Насос-дозатор работающий по сигналу наличия потока с микропроцессорным управлением, LCD-дисплей –1 шт.
Емкость пластиковая для реагентов –1 шт.
Импульсный водомер –1 шт.

Технические характеристики:
    • Максимальное давление, - 15 кгс/см2
    • Производительность - 1 л/час
    • Сетевое напряжение, частота - 220-230 В, 50/60 Гц
    • Потребляемая мощность- 12,2 Вт
    • Бак для дозируемого раствора - 60 л

4) Блок барьерных фильтров для предотвращения попадания механических частиц с размером ? 5 мкм в каналы мембранных обратноосмотических элементов – 1 шт.

Корпус фильтра барьерного –2 шт.
Фильтрующий элемент картриджного типа –8 шт.

Технические характеристики:
    • Габаритные размеры корпуса фильтра: диаметр – 184 мм;
    • высота – 594 мм.
    • Габаритные размеры фильтрующего элемента:
    • диаметр– 114 мм;
    • длина– 508 мм.
    • Граница отделения частиц: меньше или равно 5 мкм.

5) Установка мембранная обратноосмотическая для обессоливания исходной воды производительностью 2,0 м3/час со шкафом управления, приборами КиП и А – 1 шт.

Аппарат для мембранных элементов 3-х местный,– 3 шт.
Мембранный элемент (производства ведущих мировых производителей ЭРО-КНИ 1016/100) – 9 шт.
Насос центробежный высоконапорный, вертикальный с гидравлической частью из нержавеющей стали – 1 шт.
Линия исходной воды (всасывающая) и линия нагнетательная (высокого давления) изготовлены из трубопроводов, отводов – сталь 12Х18Н10Т, запорная арматура – краны шаровые из нержавеющей стали.
Манометры– 3 шт.
Шкаф управления с контроллером (производства ведущих электротехнических компаний Schneider Electric) - 1 шт.
Рама установки и крепежные изделия выполнены из нержавеющей стали марки AISI 304.
Блок химической мойки (регенерации) мембранных элементов с емкостью для моющего раствора (из нержавеющей стали марки AISI 304) – 1 шт.
Кондуктометр (контроль электропроводности очищенной воды),– 1 шт.
Ротаметры (контроль потоков в линии фильтрата, в линии концентрата м в линии рециркуляции)– 3 шт.

Технические характеристики:
    • Производительность по фильтрату,– 2,0 м3/час
    • Слив концентрата с установки– 0,9 м3/час
    • Степень отбора фильтрата - 68 %
    • Сетевое напряжение, частота - 3x380 В, 50 Гц
    • Потребляемая мощность – 2,2 кВт
    • Диапазон измерения датчика электропроводности - 0-50 мкСм/см
    • Габаритные размеры мембранных элементов (длина/ширина) -1016 / 100
    • Расчет мембранного контура установки рассчитан на температуру 7 °С.

Представляем расчет мембранного контура установки на температуру 5 °С.

    • Вода исходная – 2,9 м3/час
    • Производительность по фильтрату - 2,0 м3/час
    • Слив концентрата с установки - 0,715 м3/час
    • Степень отбора фильтрата – 68%
    • Рециркуляция – 0,685 м3/час

6) Блок накопления и раздачи обессоленной воды -1 шт.

Емкость накопительная пластиковая – 1 шт.
Рама восьмиугольная под емкость – 1 шт.
Датчик давления – 1 шт.

Техническая характеристика емкости:
    • полезный объем– 1,5 м3
    • рабочая температура, до +850 С
    • материал изготовления – полипропилен

7) Насосная станция раздачи очищенной воды из накопительной емкости Потребителям-1 шт.

Центробежный насос, горизонтальное расположение, с гидравлической частью из нержавеющей стали AISI 304,– 1 шт.
Расположение насоса – рама стальная, покрытая эпоксидным составом.
Электрический шкаф управления с релейным регулированием (с плавным пуском) -1 шт.
Реле для защиты от «сухого хода»– 1 шт.
Реле давления– 1 шт.
Гидропневмоаккумулятор для предотвращения гидроударов при включении – 1 шт.


Рабочие характеристики насоса:
    • производительность в рабочем режиме – 2,0 м3/ч
    • напор в рабочем режиме – 25 м
    • номинальная мощность – 2,2 кВт
    • сетевое напряжение, частота – 3 х 380 В, 50Гц
