Установка гальванического золочения

Установка предназначена для нанесения финишного покрытия «гальваническое золото» и имеет шесть рабочих ванн:

1. Декапирование

Материал ванны полипропилен
Габариты 130х250х250 h
Сливной патрубок с вентелем
Съемная крышка из полипропилена
Система контроля времени процесса на основе программируемого таймера с зуммером

2. Проточная холодная промывка

Материал ванны полипропилен
Габариты 130х250х250 h
Сливной патрубок с вентелем
Переливная труба
Трубка подачи дистиллированной воды с вентилем
Съемная крышка из полипропилена

3. Гальваническое золочение

Материал ванны полипропилен, ванна футерована фторопластом
Габариты 200х250х250 h
Донный ТЭН из нержавеющей стали, футерованный фторопластовой трубкой и обеспечивающий нагрев электролита до 75 С°
Бесконтактный датчик уровня «Защита ТЭНа»
Две медные анодные штанги
Программируемый источник тока до 10 А с дискретностью задания 100 мА
Система фильтрации электролита
Ванна глухая, съемная для осуществления возможности полного слива электролита золочения
Съемная крышка из полипропилена с возможностью опечатывания
Система контроля времени процесса на основе программируемого таймера с зуммером

4. Улавливание

Материал ванны полипропилен
Габариты 130х250х250 h
Ванна глухая, легкосъемная
Съемная крышка из полипропилена

5. Улавливание

6. Улавливание

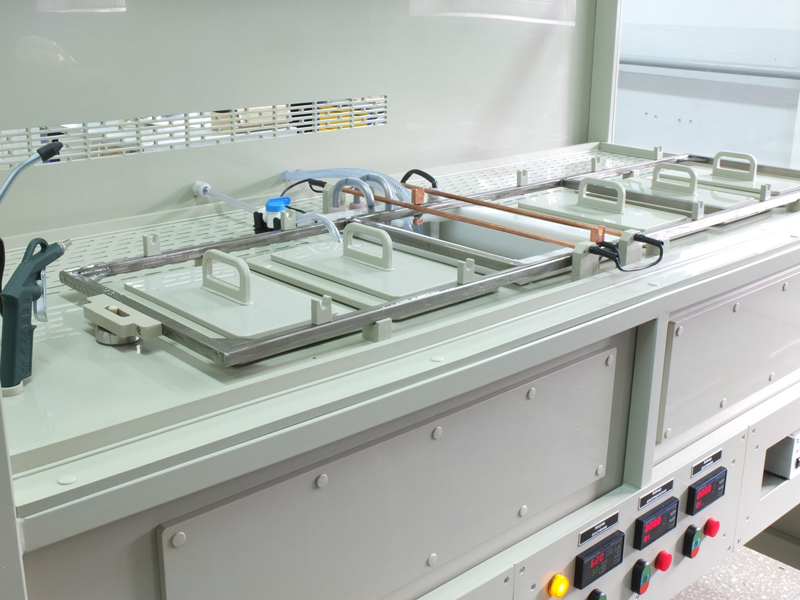

Столешница

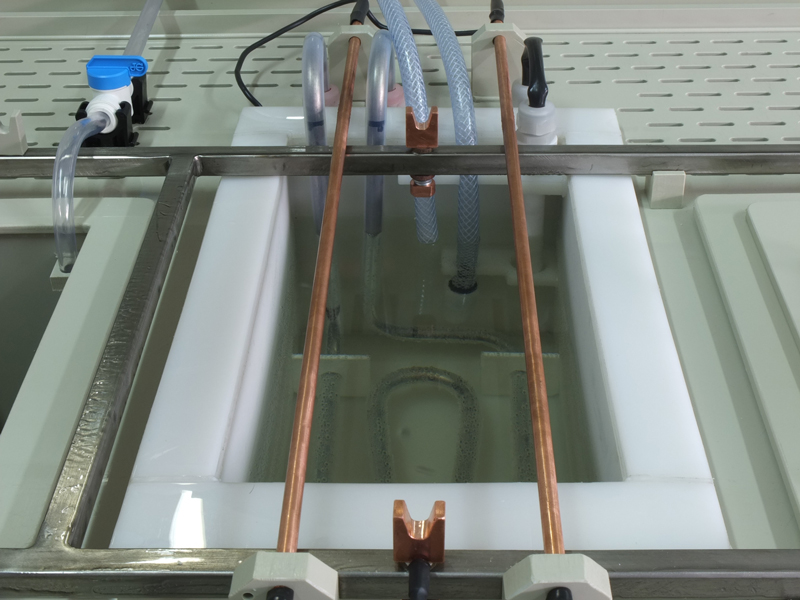

Ванна гальванического золочения

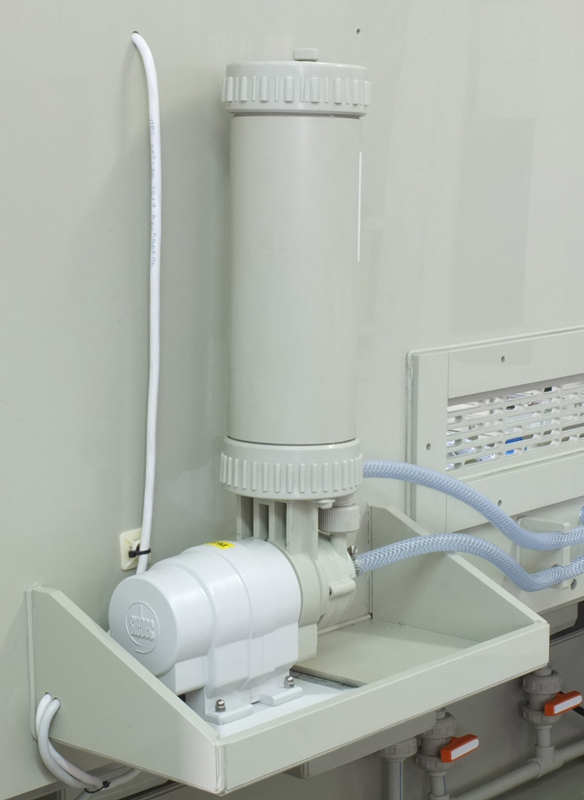

Фильтровальная установка

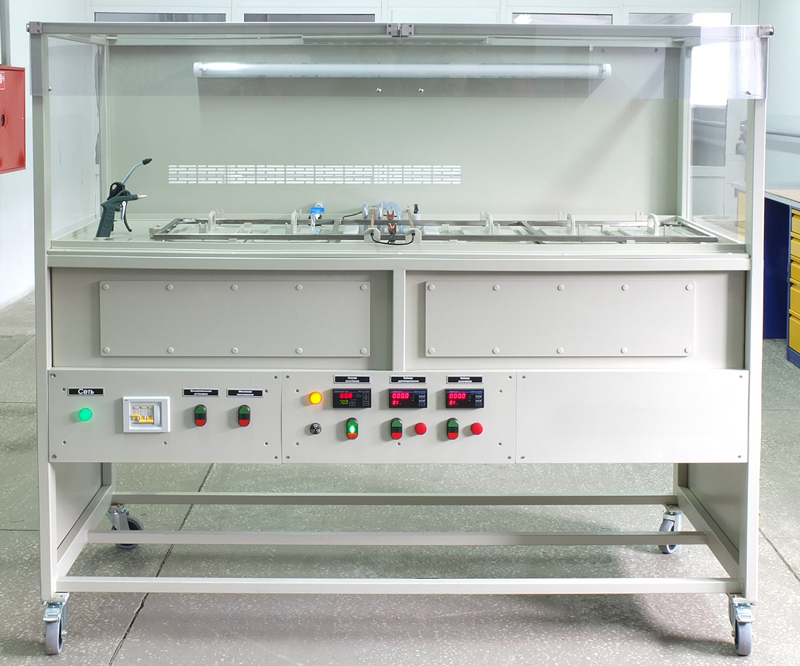

Установка изготовлена из полипропилена с соединительными деталями из нержавеющей стали. В задней стенке расположены вентиляционные решетки и фланец для подключения к цеховой вентиляции. Установка укомплектована прозрачными экранами по фронту и стационарными верхним и боковыми экранами. Ванна проточной промывки оборудована пистолетом для подачи дистиллированной воды и пистолетом для сушки сжатым воздухом. Все ванны оборудованы механизмом покачивания штанг. Имеется аварийный поддон для сбора растворов при аварийной утечке.

Технические характеристики:

Рабочая температура в ванне гальванического золчения, не более, град.	75
Время нагрева ванны гальванического золочения до рабочей температуры, не более, мин	40
Объем ванн улавливания, декапирования и проточной промывки, л	7
Объем ванны гальванического золочения, л	10
Давление дистиллированной воды, подаваемой на установку, МПа	0,2
Диаметр трубки подачи дистиллированной воды, мм	12
Давление сжатого воздуха, подаваемого на установку, МПа	0,3
Диаметр трубки подачи сжатого воздуха, мм	6
Производительность вытяжной вентиляции, не менее, м³/ч	600
Напряжение питания, В	220
- с частотой тока, Гц	50
Потребляемая мощность, кВт, не более	2,5
Габаритные размеры (ВхШхД), не более, мм	1600х1800х960
Масса, не более, кг	200
