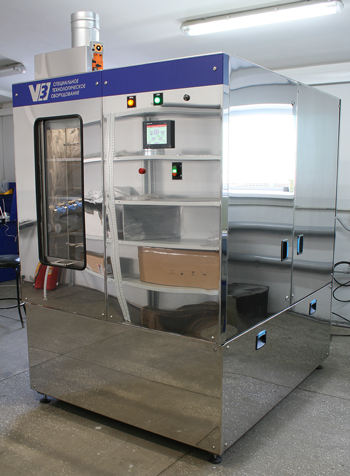

Установка струйной отмывки ЛФО

Установка предназначена для отмывки печатных узлов и трафаретов от флюсов после пайки, паяльной пасты и других загрязнений с системой контроля качества отмывки по электропроводности воды.

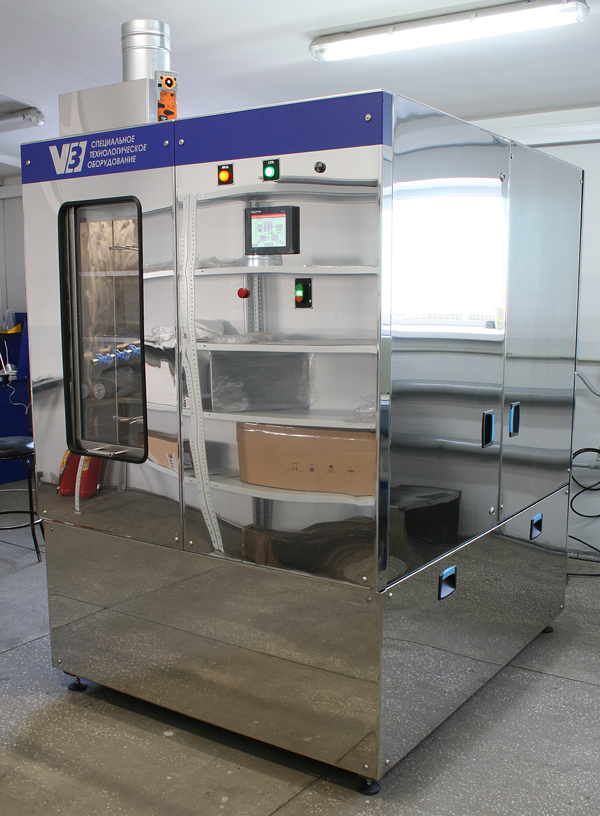

Установка струйной отмывки ЛФО



  • Полностью замкнутый цикл отмывки
  • Метод отмывки: струи в воздухе
  • Отмывка, ополаскивание и сушка производятся в одной камере
  • Установка имеет фронтальную загрузку рамы с зафиксированными в ней печатными платами или трафаретом
  • Конструкция установки обеспечивает минимальный расход моющего раствора
  • Управление установкой осуществляется посредством встроенного ПК при помощи сенсорного дисплея
  • Полностью программируемый процесс отмывки, возможность хранения программ в памяти
  • Конструкция форсунок обеспечивает эффективное и равномерное покрытие отмываемой поверхности
  • Наблюдение за процессом отмывки через фронтальное стекло с подсветкой
  • Наличие встроенной системы деионизации воды
  • Конструкция полностью выполнена из нержавеющей стали

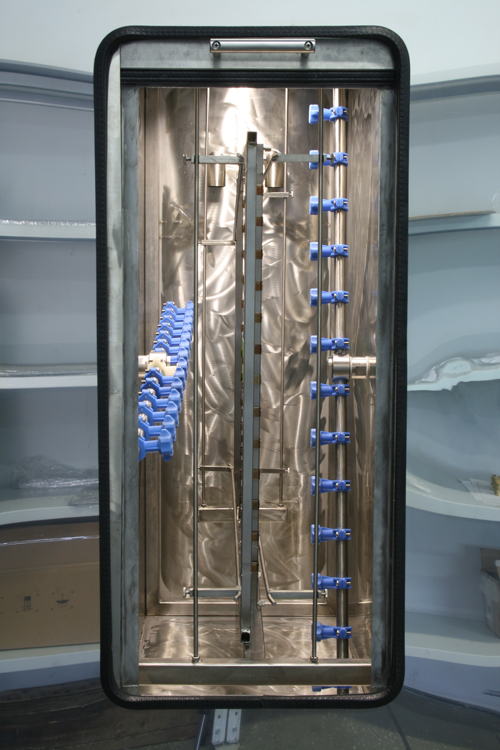

Камера отмывки
Камера отмывки

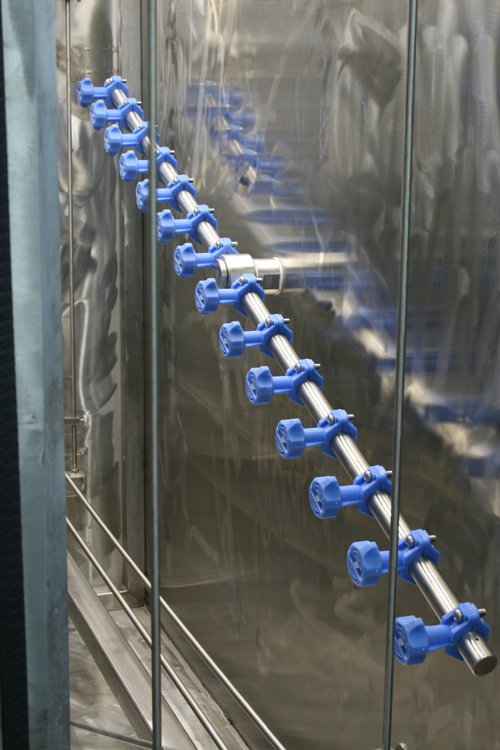

Струйная головка
Струйная головка



Баки омывочного раствора и деионизованной воды

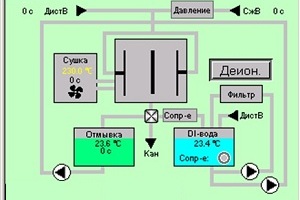

Программное обеспечение

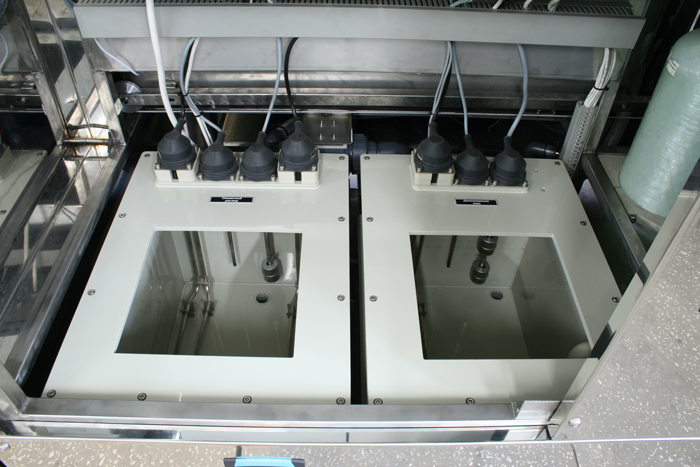

Баки отмывочного раствора
и деионизованной воды

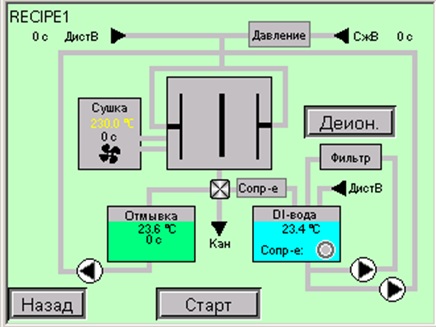

Программное
обеспечение



Технические характеристики:



Размер отмываемых деталей, не более, мм
750х815х75
Типовое время отмывки, мин

45

Объем бака отмывочного раствора, не менее, л

60

Объем бака деионизованной воды, не менее, л

60

Температура отмывочного раствора, не более, °С

60

Температура деионизованной воды, не более, °С

40

Температура сушки горячим воздухом, не более, °С

120

Средняя потребляемая мощность, не более, кВт

Напряжение питания, В

3х220

с частотой тока, Гц

50

Давление сжатого воздуха, не менее, МПа

 0,5

Расход сжатого воздуха при продувке системы,
не более, л/мин

1200

Давление дистиллированной воды, не менее, МПа
0,3
Производительность вытяжной вентиляции, не менее, куб.м/ч

300

Габаритные размеры установки, не более, мм

1700х1400х1900

Вес, не более, кг

60
