Установка для твердого и электроизоляционного анодирования.

1

НАЗНАЧЕНИЕ

  • Установка предназначена для проведения процессов нанесения покрытий по технологии заказчика.
  • Установка может применяться автономно с ванной и в составе гальванической линии.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

Поверхность одновременно загружаемых деталей, м2
0,2
0,25
0,5
Объём раствора, дм3,
42
180
530
Время охлаждения раствора от комнатной температуры до -9оС, мин
100
100
100
Продолжительность процесса анодирования, мин
60-160
60-160
60-160
Внутренние размеры ванны-реактора
350х350х400
600х600х600
1000х750х800
Габаритные размеры установки, мм
1750х1000х1100
2000х1000х1100
2400х1080х1100
Масса, кг
150
185
350
Хладопроизводительность холодильной машины кВт
5,7
5,7
18
Питание: сеть переменного тока 50 Гц, В
380
380
380
Потребляемая мощность, кВт
7,5
13,5
30
Давление сжатого воздуха в сети, МПа
0,5
0,5
0,5
Расход сжатого воздуха, м3
15
24
24
Выпрямитель постоянного тока
40А/90В
100А/115В
200А/115В

В комплект поставки должны входить изделия и эксплуатационные документы, перечисленные в табл. 1.

Таблица 1

№ п/п
Наименование
Товара (Оборудования)
(марка, модель и т.п.)
Ед. изм.
Кол-во, ед.

1.

Установка для твёрдого и электроизоляционного анодирования, в том числе:
шт.
1
1.1.
Паспорт и руководство по эксплуатации
шт.
1
1.2.
Ванна анодирования
шт.
1
1.2.1.
Термометр сопротивления ТСМ-0196-01Б-320
шт.
1
1.2.2.
Термометры сопротивления ТСМ-0193, ТСМ-1293, ТСМ-1393, ТСМ-0196. Паспорт. 2.822.001 ПС
шт.
1
1.3.
Шкаф управления
шт.
1
1.3.1.
Измеритель-регулятор микропроцессорный одноканальный ТРМ1-Щ2.У.Р.
шт.
1
1.3.2.
Измеритель-регулятор микропроцессорный одноканальный ТРМ1-Щ2.У.Р. Руководство по эксплуатации
шт.
1
1.4.
Холодильная машина модели
шт.
1
1.4.1.

Автономный модуль системы кондиционирования. Техническое описание и инструкция по установке.

шт.
1
1.4.2.
Панель управления холодильными машинами. Инструкция по эксплуатации.
шт.
1
1.5.
Выпрямительный агрегат
шт.
1
1.5.1.
Агрегат выпрямительный. Паспорт.
шт.
1
1.5.2.
Агрегат выпрямительный. Руководство по эксплуатации.
шт.
1
1.5.3.
Агрегат выпрямительный. Краткий справочник по программированию.
шт.
1
1.5.4.
Агрегат выпрямительный. Система команд интерфейса.
шт.
1

 Общий вид и технологическая схема.

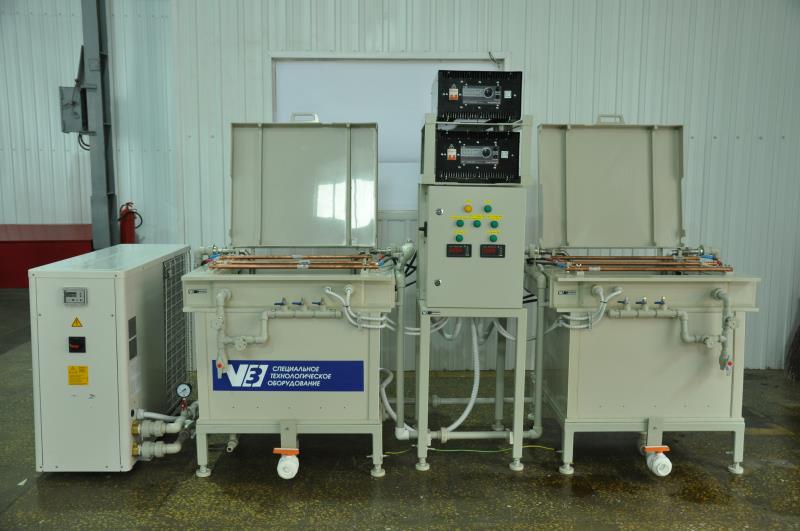

 В основе работы установки лежит принцип создания пленки на поверхности металла путём анодной поляризации в проводящей среде. Общий вид установки представлен на рис.1.

1
