Ручные химико-гальванические линии

Линии предназначены для проведения различных технологических процессов изготовления печатных плат:

• Химическая и прямая металлицация;
• Гальваническая "затяжка" отверстий;
• Гальваническое осаждение олова, сплава олово-свинец и меди;
• Покрытие хим. никель - иммерсионное золото;
• и другие процессы.

Количество, состав ванн и их комплектация согласуется индивидуально в соответствии с требованиями техпроцесса Заказчика. Материал ванн подбирается исходя из химической и температурной стойкости к рабочим растворам.

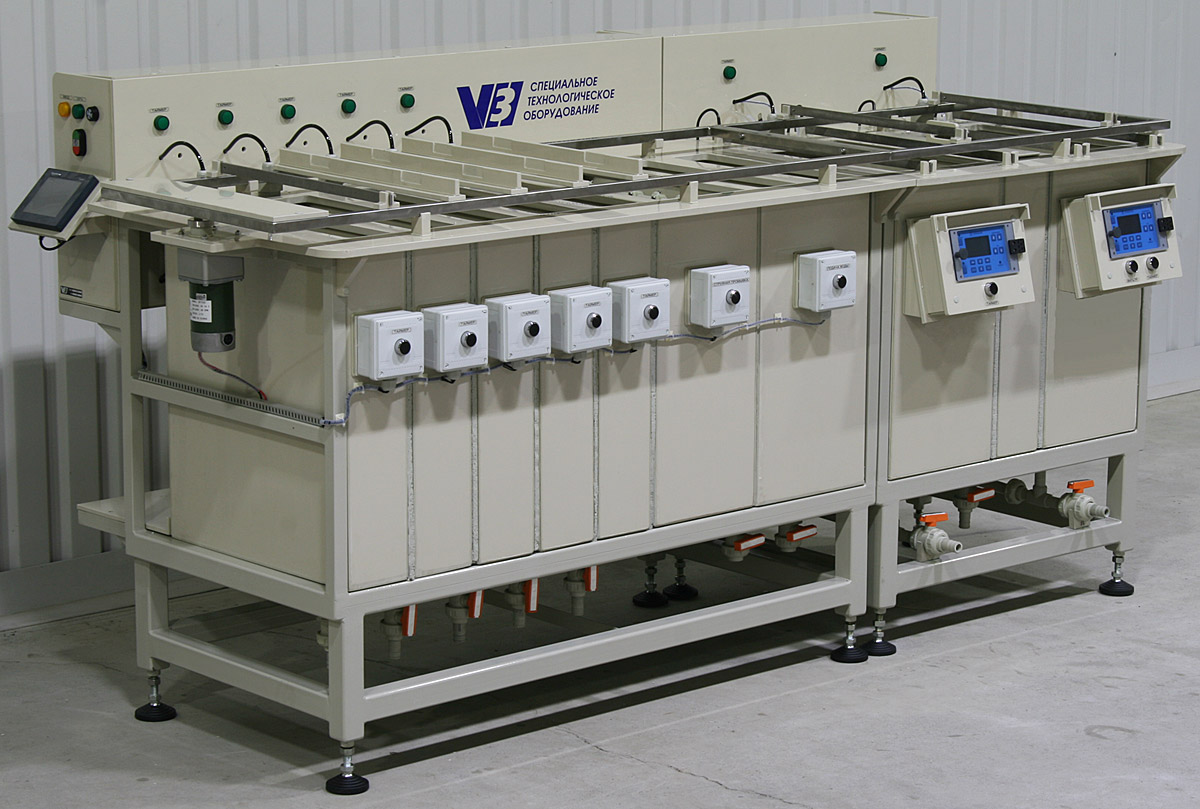

Ванны смонтированы на общем стальном каркасе, покрытом химически стойкой порошковой краской, и накрыты сверху общей столешницей из полипропилена. На столешницу смонтированы механизм покачивания, система вибрации и прочее оснащение линии. Позади ванн располагаются блоки управления.

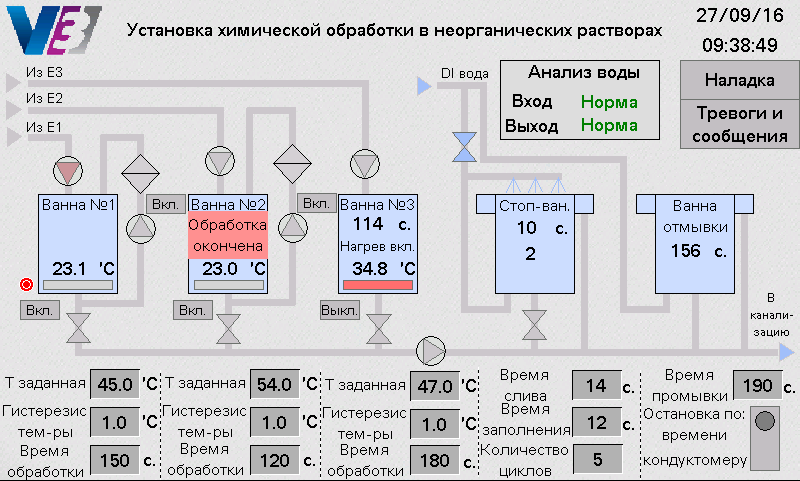

Управление линией осуществляется на базе контроллера Schneider Electric с сенсорным дисплеем. Система позволяет централизованно вести управление и контроль за технологическим процессом. В ходе работы производится архивирование событий об отклонении температурного и токового режимов, по окончании операций срабатывает свето-звуковая сигнализация.

Ванны могут иметь следующую комплектацию:

• Система фильтрации раствора
• Таймер длительности процесса
• Система поддержания температуры раствора

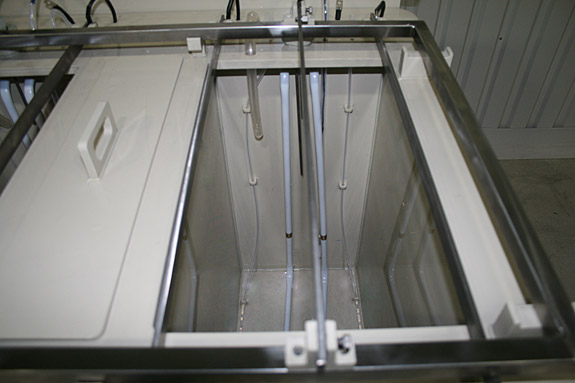

• Механизм покачивания/встряхивания
• Система вибрации
• Автоматический дозатор

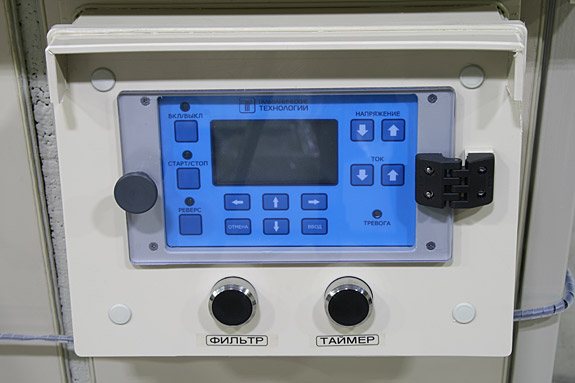

• Программируемый источник тока
• Автоматическое обновление воды в ваннах промывки

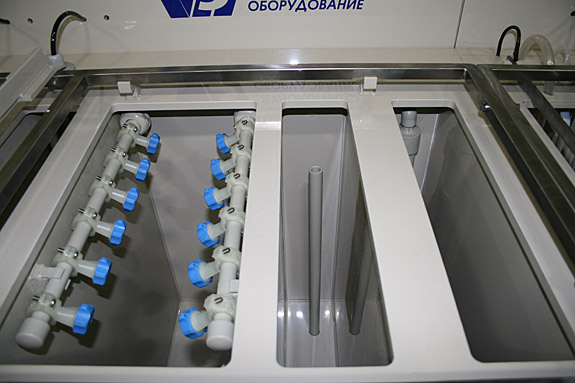

• Система душирования
• и пр.
