Установка отмывки пластин WCS-200

Отмывка струей высокого давления или спреем
Удобное управление на базе графического дисплея
Кнопка быстрого запуска повторяющегося процесса
Автоматическая крышка
Датчики наличия сжатого воздуха и азота на входе в установку

Установка предназначена для отмывки и сушки пластин и прямоугольных подложек после процесса резки. Диаметр обрабатываемых пластин до 300 мм, возможна групповая отмывка пластин меньшего диаметра. Различные варианты исполнения установки позволяют проводить отмывку струей высокого давления и мягкую отмывку спреем.

Управление установкой осуществляется с помощью встроенного микроконтроллера с графическим дисплеем. Программное обеспечение имеет простой и понятный интерфейс и позволяет задавать оператору различные рецепты обработки, которые включают в себя до четырех стадий:

Предварительное ополаскивание
Отмывка
Сушка азотом
Центрифугирование

В установке использована современная система привода центрифуги, позволяющая с высокой точностью поддерживать заданную частоту вращения и обеспечить постоянство результата отмывки.

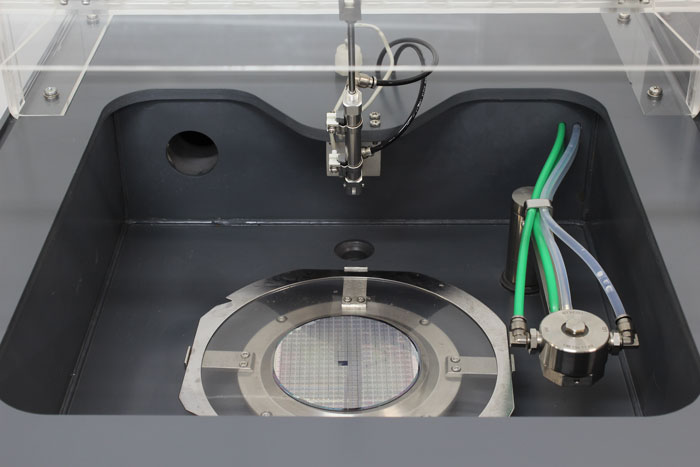

Центрифуга

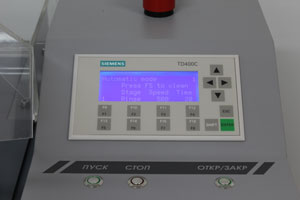

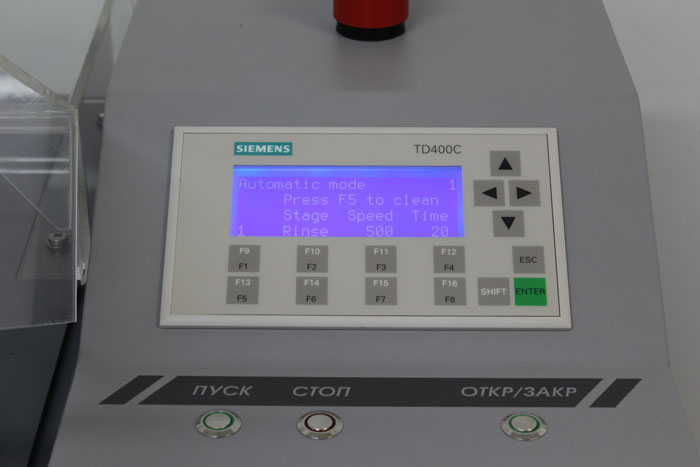

Графический дисплей

Установка выполнена в напольном исполнении и состоит из следующих основных элементов:

Корпус;
Центрифуга, где происходит процесс обработки пластин;
Моторизированное сопло отмывки с программируемым ходом;
Автоматическая крышка с датчиками положения;
Графический дисплей, предназначенный для вывода информации о состоянии системы, задания режимов работы, а также для выполнения настроечных операций;
Передний отсек, где расположены пневматический и гидравлические блоки;
Задний отсек, где расположен электрический блок.

Технические характеристики:
Диаметр обрабатываемых пластин, не более, мм	300
Регулируемые параметры процесса отмывки: Скорость вращения платсины; Ускорение вращения пластины; Длительность процесса очистки струей; Длительность промывки деионизованной водой; Длительность сушки;
Скорость вращения пластины, об/мин	500 - 3000
Напряжение питания, В	220
с частотой тока, Гц	50
Потребляемая мощность, не более, кВт	0,5
Давление сжатого воздуха, не менее, МПа	0,5-0,6
Расход сжатого воздуха, не более, м³/ч	3
Диаметр трубки подвода сжатого воздуха, мм	6
Давление деионизованной воды, МПа	0,2-0,3
Расход деионизованной воды, не более, л/ч	100
Диаметр трубки подвода деионизованной воды, мм	6
Подводимый вакуум, МПа	0,02-0,04
Диаметр трубки подвода вакуума, мм	6
Внутренний диаметр подводимого вентиляционного шланга, мм	50
Габаритные размеры установки, не более, мм	900х780х1280
Вес установки, не более, кг	110
