Установка получения обессоленной воды УРЖ.ВП-120, УРЖ.ВП-800
Предназначена для получения воды II-й категории в гальваническом производстве, производстве печатных плат.

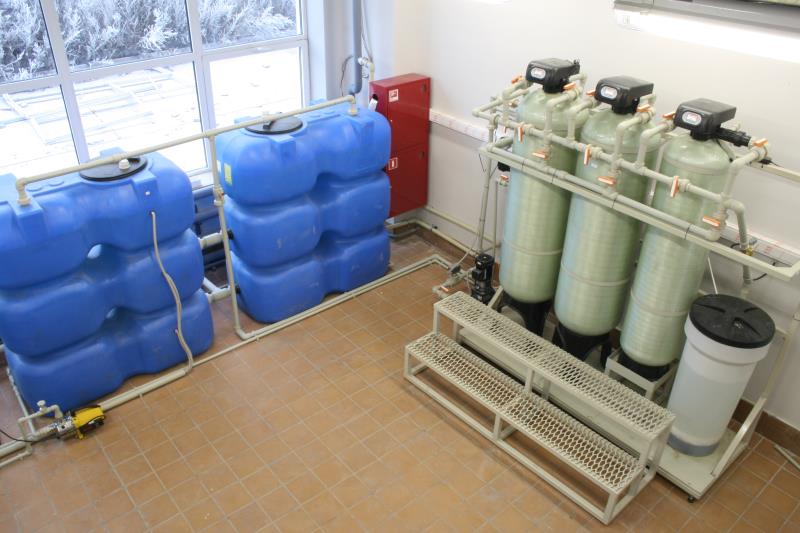

Приготовление воды 2-й категории осуществляется с использованием методов механической многоступенчатой фильтрации, сорбционной очистки от органических примесей и ионообменной очистки. Приготовление воды 2-й категории осуществляется из питьевой воды, потребляемой от общезаводских сетей. Контроль и управление работой участка водоподготовки автоматизирован и осуществляется посредством распределительного щита. Максимальная производительность технологического оборудования участка водоподготовки составляет 2 м3/час.
Дополнительно установка получения обессоленной воды может включать в себя обратноосматическую ступень.
УРЖ.ВП-120

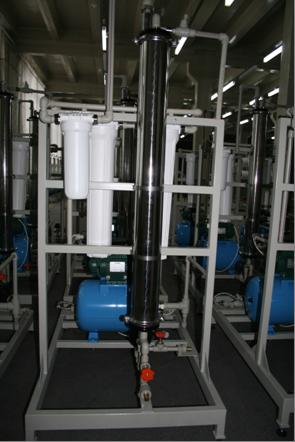

Вид спереди Вид сзади
Состав установки УРЖ.ВП - 120
- Насос высокого давления
- Предфильтр для фильтрации механических примесей.
- Сорбционный фильтр для удаления хлора и окислителей из исходной воды.
- Мембранный модуль
- Манометр
- Бактерицидная лампа
- Вентиля и трубопроводы
- Каркас
УРЖ.ВП-800

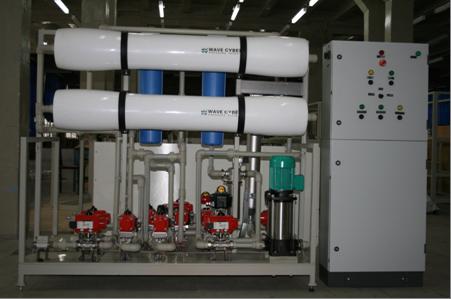

Вид спереди

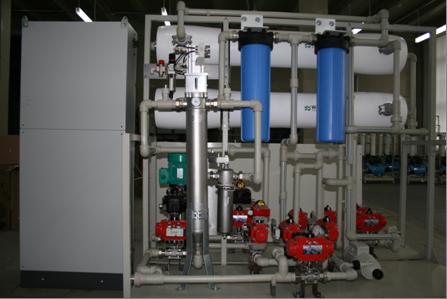

Вид сзади
Состав установки УРЖ.ВП-800
- Насос высокого давления
- Механический саморегенерирующийся фильтр тонкой очистки.
- Сорбционный фильтр
- Мембранный модуль – 2 шт.
- Автоматическая система регенерации мембранных модулей
- Управляемые пневмоклапаны
- Пневмосистема для управления пневмоклапанами
- Трубопроводы
- Каркас
- Стойка управления
Установка УРЖ.ВП-800

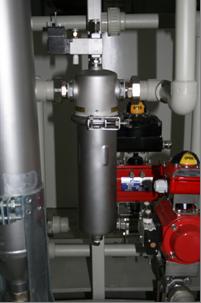

Насос высокого давления Механический фильтр Фильтр тонкой очистки
саморегенерирующийся
Автоматическая система регенерации мембранных модулей

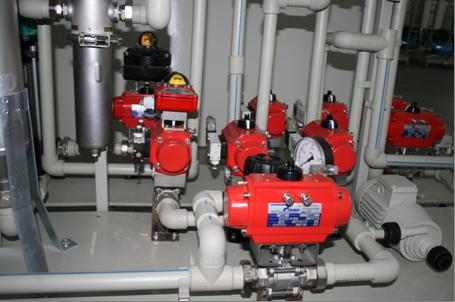

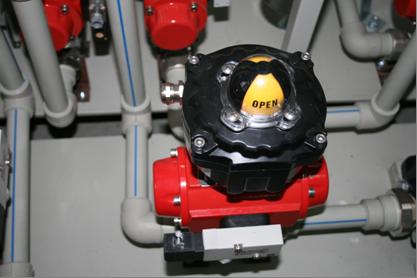

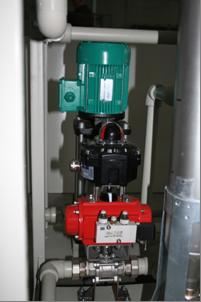

Управляемый пневмоклапан

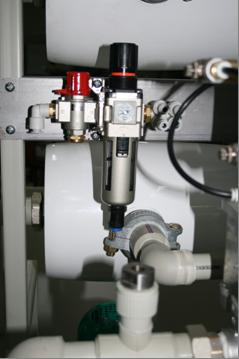

Пневмосистема для управления пневмоклапанами
Технические характеристики: | УРЖ.ВП-120 | УРЖ.ВП-800 |
Производительность по фильтрату, л/ч | 250 | 2000 |
Селективность очистки, % | 96-98 | 96-98 |
Содержание: - органических веществ, мг/л, не более | 1 | 1 |
- ионов железа, мг/л, не более | 0,01 | 0,01 |
- кремниевой кислоты, мг/л, не более | 0,05 | 0,05 |
- ионов меди, мг/л, не более | 0,003 | 0,003 |
Подача исходной воды, м3/ч | 0,5 | 3 |
Давление исходной воды, МПа | 15-0,3 | 15-0,3 |
Мощность, кВт | 0,36 | 2,2 |
Габаритные размеры, мм | 1000х700х1600 | 2500х1000х1600 |
Установка обратноосмотического обессоливания сточных вод.
|
|
Технические характеристики | Параметры |
Производительность по очищенной воде, м3/ч | 14,8 |
Давление очищенной воды на выходе, бар | не менее 2 |
Рабочее давление первой ступени, бар | 18 |
Рабочее давление второй ступени, бар | 40 |
Время установления рабочего режима, мин. | 15 |
Удельная электропроводность пермеата 1-ой ступени, мкСм/см | не более 10 |
Удельная электропроводность пермеата 2-ой ступени, мкСм/см | не более 100 |
Максимально допустимый перепад давления на мембранных корпусах, бар | 1 |
Потребляемая мощность, кВт | 40 |
Количество мембранных модулей первой ступени, шт. | 18 шт. |
Количество мембранных модулей второй ступени, шт. | 24 шт. |
Количество мешочный микрофильтрационных элементов с рейтингом фильтрации 10 мкм (длиной 0,5 м), шт. | 5 |
Напряжение питания, В (трехфазное, 50 Гц) | 380 |
Габариты, Д х Ш х В | 7000х1950х2305 |
Вес, кг | 2500 |
Обозначение
| Наименование
| Кол-во, шт.
|
1 ЛНГА-33.14.00.00.000 | Узел обратноосматического обессоливания сточных вод в т.ч.: | 1
|
2 ЛНГА-33.05.05.00.000 | Емкость Е 16/1-2 | 1 |
3 ЛНГА-33.05.07.00.000 | Емкость Е 15/1-2 | 1 |
4 ЛНГА-33.14.01.00.000 | Установка механической очистки ФМ2 | 1 |
5 ЛНГА-33.14.01.00.000-01 | Установка механической очистки ФМ3 | 1 |
6 ЛНГА-33.14.02.00.000 | Каркас | 1 |
7 | Мембранный модуль первой ступени включающий в себя: |
|
7.1 FL 8040 -450S-6W | - корпус для мембранных элементов первой ступени | 3 |
7.2 BW30HR-440i | - мембранный элемент первой ступени | 18 |
8 | Мембранный модуль второй ступени включающий в себя: |
|
8.1 FL 4040 -100S-4W | - корпус для мембранных элементов второй ступени | 6 |
8.2 SW30-4040; SW30HRLE-4040 | - мембранный элемент второй ступени | 24 |
9 КИТ ПНВ 32-14.65.30.380.М | Насос высокого давления первой ступени включая резервные | 3
|
10 MVI 419-1/25/E/3-400-50-2 | Насос высокого давления второй ступени включая резервный | 3
|
11 Щит управления | Щит управления с монтажной панелью | 1 |
12 | Пробоотборник | 18 |
13 ФЖМ-ПП | Фильтр жидкостной мешочный (10 мкм) | 5 |
14 S-ix1.0031.0050 | Статический смеситель | 1 |
15 ELT005 | Датчик уровня pH с держателем электрода | 1 |
16 ТМ310 Т.00 1,5 P=0…10 бар | Манометр | 6 |
17 ТМ310 Т.10 1,5 P=0…40 бар | Манометр общетехнический | 2 |
18 ТМ321 Т.10 1,5 P=0…40 бар | Манометр коррозионно-стойкий | 2 |
19 ТМ310 Т.10 1,5 P=0…100 бар | Манометр общетехнический
| 2
|
20 ТМ321 Т.10 1,5 21 P=0…100 бар | Манометр коррозионно-стойкий | 2 |
22 ВСХНд-50 | Счетчик холодной воды с импульсным выходом | 1 |
23 ДТС035Л-Pt100.0,5.60.И. | Датчик температуры | 2 |
24 PC 9 A | Реле давления | 1 |
25 РМ /5G | Реле давления | 2 |
26 ПД100-ДИ10,0-111-1 | Датчик (преобразователь) давления | 4 |
27 СЛ5-04-10Т
| Блок контроля параметров водоподготовки комплектно с одним датчиком электропроводности ДЭТ9-10Т | 1 |
28 СЛ21-200
| Блок контроля параметров водоподготовки комплектно с двумя датчика электропроводности ДЭТ9-10 | 1 |
29 СЛ5-04-100Т
| Блок контроля параметров водоподготовки комплектно с одним датчиком электропроводности ДЭТ9-100Т | 1
|
30 LZM-25G 0,6-4,2 м3/ч | Расходомер | 1 |
31 LZM-50G 4,8-21,6м3/ч | Расходомер | 1 |
32 LZS-32 0,6-6 м3/ч | Расходомер | 1 |
33 LZS-505-25 м3/ч | Расходомер | 1 |
34 HFPC-3-4 | Расходомер | 1 |
35 HFS-2-10 | Монитор входящего потока | 1 |
36 SI5002 | Датчик потока | 1 |
