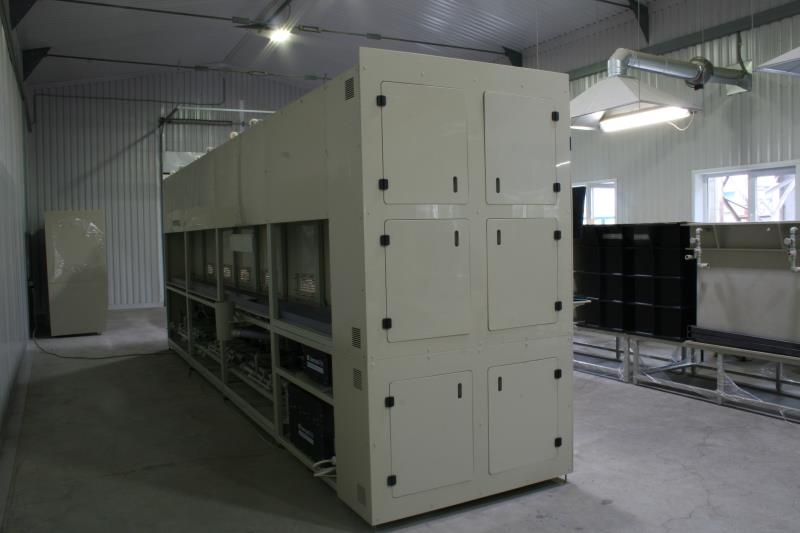

Линия для химической обработки, электролитического осаждения и погружённого травления металлических слоев ЛНГА

2

3

4

5

1

Технические сведения о линии  приведены в таблице 1.

№

Наименование характеристики

Значение характеристики

1.

Режим работы линии

Двусменный (16 часов)

2.

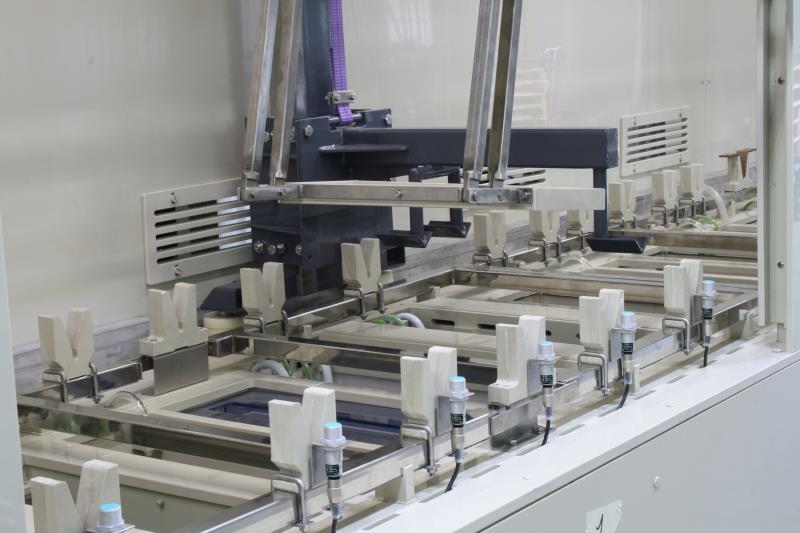

Перемещение оснастки с заготовками между технологическими ваннами

Автоманипулятором с возможностью перехода на режим ручного управления

3.

Возможность перемещения оснастки с заготовками между технологическими ваннами без применения автоманипулятора

Оператором вручную

4.

Покрытие несущих конструкций линии

Полимерно-порошковое ,стойкое к воздействию агрессивных сред и механическим повреждениям при монтаже/демонтаже

5.

Унификация технологических ванн, входящих в состав линии

Обеспечение взаимозаменяемости ванн, реализующих однотипные процессы

6.



Материалы ванн и корпуса, сварные швы, соединения и уплотнения,  трубы и запорная арматура химически стойкие к рабочим средам

Сведения о составе линии, рабочих средах, оснащениях ванн, диапазоне рабочих температур приведены в Таблице 2.

7.

Способ нагрева растворов

Электронагреватели с системой предохранения от перегрева

8.

Заполнение технологических ванн растворами

Сверху вручную

9.

Заполнение ванн погружной  промывки водой

Через патрубок, подключаемый к цеховой магистрали и снабженный автоматизированной запорной арматурой

10.

Система слива отработанных жидкостей

Гравитационная через донные патрубки

11.

Слив из технологических ванн через донные патрубки, объединенные в единую сливную магистраль

В накопительную емкость линии

12.

Слив из ванн погружной и струйной промывки через донные патрубки, объединенные в единую сливную магистраль

В приемную емкость линии для фильтрации, поглощения ионов тяжелых металлов и нормализации рН промывных вод

13.

Исполнение запорной арматуры и трубопроводов

Коррозионностойкое исполнение по отношению к составам рабочих сред в диапазоне рабочих температур

14.

Управление запорной арматурой

С фронтальной панели линии

15.



Возможность дооснащения системой автоматизированного поддержания заданной концентрации растворов в ваннах

Возможность присутствует

16.

Система предотвращения загрязнения растворов и поверхности линии во время перемещения оснастки с заготовками между ваннами

Поддон на манипуляторе

17.

Соединение технологических ванн с корпусом линии



Герметичное, исключающее возможность попадания технологических жидкостей внутрь линии

18.

Защита от протечек

Поддоны для сбора жидкости в нижней части линии

19.

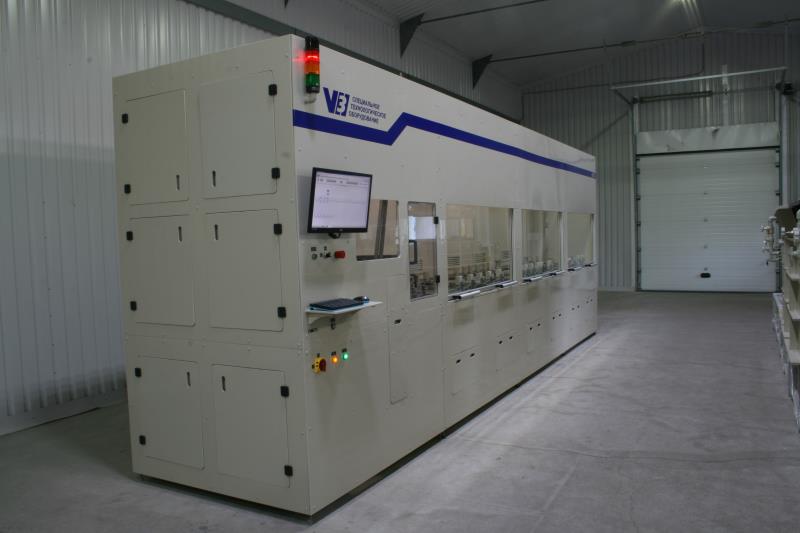

Тип исполнения

Кабинетный, в вытяжном шкафу с присоединением к вытяжной вентиляции и собственным освещением

20.

Исполнение вытяжного шкафа

Коррозионностойкое исполнение по отношению к составам рабочих сред и их паров

21.

Исполнение экранов(дверец) вытяжного шкафа, закрывающих рабочую зону

Из светопрозрачных и химически стойких материалов, обеспечивающих визуальный контроль за процессом механизм подъема/опускания и фиксации в верхнем положении

22.

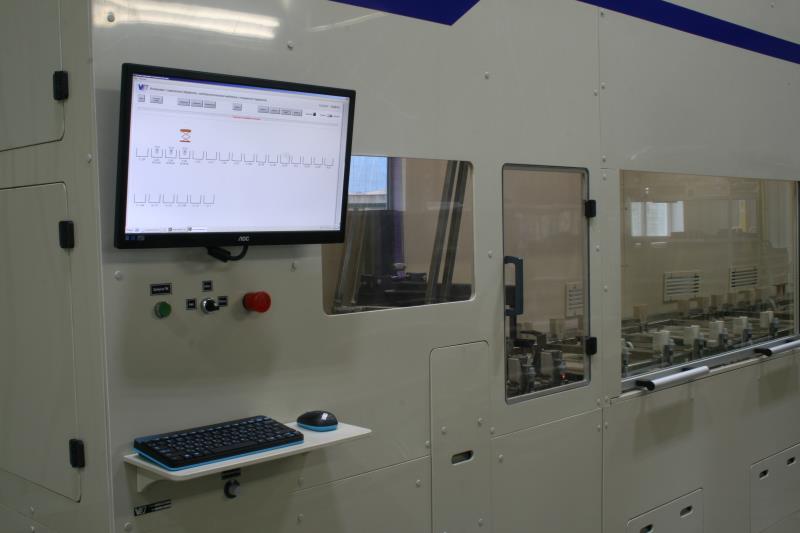

Расположение интерфейсных элементов управления

На фронтальной панели линии

23.

Система автоматизированного управления по заданным маршрутам обработки

Возможность проводить процесс в полностью автоматизированном режиме без участия оператора, создавать и редактировать маршруты обработки, настраивать права доступа по учетной записи

24.

Сигнализация снижения  уровня жидкости  или отклонения от заданной температуры

Свето-звуковая

25.

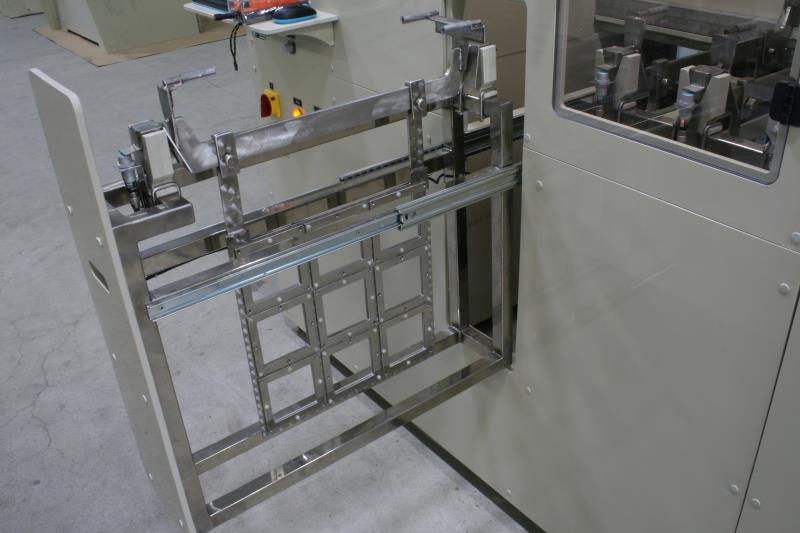

Материал корпуса оснастки для крепления заготовок

Неэлектропроводный, способный находиться в рабочих растворах в диапазоне рабочих температур без потери физико-химических свойств

26.

Конструкция контакта между оснасткой и заготовкой

Контакт по всему периметру заготовки на технологическом поле шириной 6 мм

Технические параметры линии приведены в Таблице 2.

№ п/п

Наименование характеристики

Значение характеристики

1.

Рабочие характеристики

1.1

Количество ванн

18

1.2

Производственная программа в смену, дм2

50

1.3

Единовременная типовая загрузка на одну подвеску, кг

2,5

1.4

Емкость зоны загрузки/ выгрузки, подвесок

1.5

Количество заготовок 100х100 мм размещаемых на оснастке на одной подвеске

18

1.6

Количество заготовок 138х188 мм размещаемых на оснастке на одной подвеске

4

1.7

Вертикальная скорость перемещения заготовки манипулятором, м/мин

4

1.8

Горизонтальная скорость перемещения заготовки манипулятором, м/мин

3

1.9

Неравномерность толщины гальванического покрытия, %

5

1.10

Скорость нагрева растворов, °С/мин

1,5

1.11

Дискретность установки температуры растворов, °С

1

1.12

Точность поддержания заданной температуры растворов °С

2

1.13

Дискретность установки времени операции, с

1

1.14

Точность поддержания заданного времени операции с

0,5

2.

Характеристики системы осцилляции

2.1

Амплитуда осцилляций заготовки, мм

20

2.2

Частота осцилляций, Гц

0,3

2.3

Направление однонаправленной осцилляции

перпендикулярно поверхности заготовки

3

Характеристики системы механических колебаний

3.1

Работа в периодическом либо постоянном  режиме

Да

3.2

Диапазон регулировки длительности периода включения в периодическом режиме, мин*

1 - 5

3.3

Диапазон регулировки длительности включения в периодическом режиме, с*

10 - 30

3.4

Амплитуда колебаний катодной штанги, мм

0,1

3.5

Диапазон регулировки частоты колебаний, Гц*

15 - 150

3.6

Дискретность установки частоты колебаний, Гц

3

3.7

Точность поддержания заданной частоты колебаний, Гц

2

4

Характеристики регулируемого источника питания постоянного тока

4.1

Диапазон регулировки прямого тока, А*

10 - 100

4.2

Диапазон регулировки обратного тока, А*

15 - 500

4.3

Дискретность установки прямого и обратного тока, А

1

4.4

Точность поддержания заданного прямого и обратного тока, А

1

4.5

Диапазон регулировки длительности импульса прямого тока, мс*

10 - 5000

4.6

Диапазон регулировки длительности импульса обратного тока, мс*

1 - 2000

4.7

Дискретность установки длительности импульса прямого и обратного тока, мс

1

4.8

Точность поддержания длительности импульса прямого и обратного тока, мс

1

4.9

Режимы стабилизации тока

Да

4.10

Режимы стабилизации напряжения

Да

4.11

Диапазон регулировки прямого напряжения, В*

0 - 12

4.12

Диапазон регулировки обратного  напряжения, В*

 0 - 24

4.13

Дискретность установки прямого и обратного напряжения, В

1

4.14

Точность поддержания заданного прямого и обратного напряжения, В

0,5

5

Электропитание

5.1

Электропитание

230/400 В, 50 Гц

5.2

Мощность, кВт

18

6

Массогабаритные характеристики

6.1

Габариты оборудования (ДхШхВ), мм

6000х1200х2300

6.2

Вес нетто без рабочих растворов, кг

1000

Сведения о параметрах и оснащении ванн линии приведены в Таблице 3.

№ п/п

Наименование характеристик

Значение характеристик

1

Технологическая ванна химической отмывки

1.1

Внутренние габариты (ДхШхВ), мм

100х500х500

1.2

Рабочая температура, °С*

25 - 90

1.3

Клапан сливной

С ручным управлением

1.4

Осцилляция

Однонаправленная

1.5

Время операции, мин*

0,5 - 10

2

Ванна погружной теплой промывки

2.1

Внутренние габариты (ДхШхВ), мм

200х500х500

2.2

Состав промывочной жидкости

Вода марки В по ОСТ 11.029.003-80

2.3

Рабочая температура, °С*

25 - 50

2.4

Клапан сливной

Автоматизированный

2.5

Осцилляция

Однонаправленная

2.6

Время операции, мин*

0,5 - 10

3

Ванна погружной промывки

3.1

Внутренние габариты (ДхШхВ), мм

200х500х500

3.2

Состав промывочной жидкости

Вода марки В по ОСТ 11.029.003-80

3.3

Рабочая температура

Температура окружающей среды

3.4

Клапан сливной

Автоматизированный

3.5

Осцилляция

Однонаправленная

3.6

Время операции, мин*

 0,5 - 10

4

Ванна струйной промывки

4.1

Внутренние габариты (ДхШхВ), мм

200х500х500

4.2

Состав промывочной жидкости

Вода марки В по ОСТ 11.029.003-80

4.3

Рабочая температура

Температура окружающей среды

4.4

Подача промывочной жидкости

От цеховой магистрали

4.5

Количество форсунок

28

4.6

Время операции, мин*

0,5 - 10

5

Технологическая ванна травления покрытий из резистивного сплава

5.1

Внутренние габариты (ДхШхВ), мм

100х500х500

5.2

Рабочая температура, °С*

25 - 90

5.3

Клапан сливной

С ручным управлением

5.4

Осцилляция

Однонаправленная

5.5

Время операции, мин*

0,5 - 10

5.6

Время выхода на рабочий режим, мин

45

6

Технологическая ванна травления

6.1

Внутренние габариты (ДхШхВ), мм

100х500х500

6.2

Рабочая температура, °С*

25 - 50

6.3

Клапан сливной

С ручным управлением

6.4

Осцилляция

Однонаправленная

6.5

Время операции, мин*

 0,5 - 10

6.6

Время выхода на рабочий режим, мин

25

7

Ванна погружной промывки

7.1

Внутренние габариты (ДхШхВ), м

200х500х500

7.2

Состав промывочной жидкости

Вода марки В по ОСТ 11.029.003-80

7.3

Рабочая температура

Температура окружающей среды

7.4

Клапан сливной

Автоматизированный

7.5

Осцилляция

Однонаправленная

7.6

Время операции, мин*

0,5 - 10

8

Ванна погружной промывки

8.1

Внутренние габариты (ДхШхВ), мм

200х500х500

8.2

Состав промывочной жидкости

Вода марки В по ОСТ 11.029.003-80

8.3

Рабочая температура

Температура окружающей среды

8.4

Клапан сливной

Автоматизированный

8.5

Осцилляция

Однонаправленная

8.6

Время операции, мин*

0,5 - 10

9

Технологическая ванна нейтрализации

9.1

Внутренние габариты (ДхШхВ), мм

100х500х500

9.2

Рабочая температура

Температура окружающей среды

9.3

Клапан сливной

С ручным управлением

9.4

Осцилляция

Однонаправленная

9.5

Время операции, мин*

0,5 - 10

10

Ванна погружной промывки

10.1

Внутренние габариты (ДхШхВ), мм

200х500х500

10.2

Состав промывочной жидкости

Вода марки В по ОСТ 11.029.003-80

10.3

Рабочая температура

Температура окружающей среды

10.4

Клапан сливной

Автоматизированный

10.5

Осцилляция

Однонаправленная

10.6

Время операции, мин*

0,5 - 10

11

Ванна погружной промывки

11.1

Внутренние габариты (ДхШхВ), мм

200х500х500

11.2

Состав промывочной жидкости

Вода марки В по ОСТ 11.029.003-80

11.3

Рабочая температура

Температура окружающей среды

11.4

Клапан сливной

Автоматизированный

11.5

Осцилляция

Однонаправленная

11.6

Время операции, мин*

0,5 - 10

12

Технологическая ванна декапирования

12.1

Внутренние габариты (ДхШхВ), мм

100х500х500

12.2

Рабочая температура

Температура окружающей среды

12.3

Клапан сливной

С ручным управление

12.4

Осцилляция

Однонаправленная

12.5

Время операции, мин*

0,5 - 10

12.6

Непрерывная циркуляция раствора через элемент, фильтрующий механические примеси, с кратностью объем/час

5

12.

Размер частиц после фильтрующего элемента, мкм

2

13

Ванна электролитического осаждения

13.1

Внутренние габариты (ДхШхВ), мм

400х500х500

13.2

Рабочая температура

Температура окружающей среды

13.3

Клапан сливной

С ручным управлением

13.4

Осцилляция

Однонаправленная

13.5

Время операции, мин*

5 - 120

13.6

Непрерывная циркуляция раствора через элемент, фильтрующий механические примеси, с кратностью объем/час

10

13.7

Размер частиц после фильтрующего элемента, мкм

1

13.8

Принудительная конвекция раствора

Эдукторами на дне ванны

13.9

Расстояние между центрами анодных штанг, мм

320

13.10

Плотность тока, А/кв.дм.*

0.5 - 3

13.11

Источник тока

Источник постоянного тока

14

Ванна электролитического осаждения

14.1

Внутренние габариты (ДхШхВ), мм

400х500х500

14.2

Рабочая температура

Температура окружающей среды

14.3

Клапан сливной

С ручным управлением

14.4

Осцилляция

В заданном направлении

14.5

Время операции, мин*

5 - 240

14.6

Непрерывная циркуляция раствора через элемент, фильтрующий механические примеси, с кратностью объем/час

10

14.7

Размер частиц после фильтрующего элемента, мкм

1

14.8

Принудительная конвекция раствора

Эдукторами на дне ванны

14.9

Расстояние между центрами анодных штанг, мм

320

14.10

Плотность тока, А/кв.дм.*

0.5 - 5

14.11

Источник тока

Импульсный реверсивный источник тока

14.12

Механические колебания катодной штанги

Наличие

15

Ванна погружной промывки

15.1

Внутренние габариты (ДхШхВ), мм

200х500х500

15.2

Состав промывочной жидкости

Вода марки В по ОСТ 11.029.003-80

15.3

Рабочая температура

Температура окружающей среды

15.4

Клапан сливной

Автоматизированный

15.5

Осцилляция

Однонаправленная

15.6

Время операции, мин*

0,5 - 10

16

Ванна погружной промывки

16.1

Внутренние габариты (ДхШхВ), мм

200х500х500

16.2

Состав промывочной жидкости

Вода марки В по ОСТ 11.029.003-80

16.3

Рабочая температура, °С

Температура окружающей среды

16.4

Клапан сливной

Автоматизированный

16.5

Осцилляция

Однонаправленная

16.6

Время операции, мин*

0,5 - 10

17

Ванна струйной промывки

17.1

Внутренние габариты (ДхШхВ), мм

200х500х500

17.2

Состав промывочной жидкости

Вода марки В по ОСТ 11.029.003-80

17.3

Рабочая температура

Температура окружающей среды

17.4

Подача промывочной жидкости

От цеховой магистрали

17.5

Количество форсунок

28

17.6

Время операции, мин*

0,5 - 10

18

Зона сушки

18.1

Внутренние габариты (ДхШхВ), мм

200х500х500

18.2

Состав рабочего газа

Очищенный сжатый  воздух

18.3

Подача рабочего газа

От цеховой магистрали

18.4

Расположение воздушных ножей

Боковое

18.5

Время операции, мин*

0,5 - 10

18.6

Расход рабочего газа м3/ч

300

*  Обеспечение возможности работы при любом значении параметра в указанном диапазоне.
