Система очистки щелочных и кислотных стоков
Система очистки щелочных или кислотных стоков используется для очистки промышленных стоков.
Исходные данные:
Характер стоков: промышленные стоки, образующиеся после обработки изделий в щелочных растворах или травления в кислотных растворах.
Объем сброса стоков:
- годовой – 1230 м3/год;
- суточный – 4800 л/сутки;
- часовой – 200 л/час.
Показатели стоков: содержание взвешенных веществ – ионов металла, щелочи или кислот.

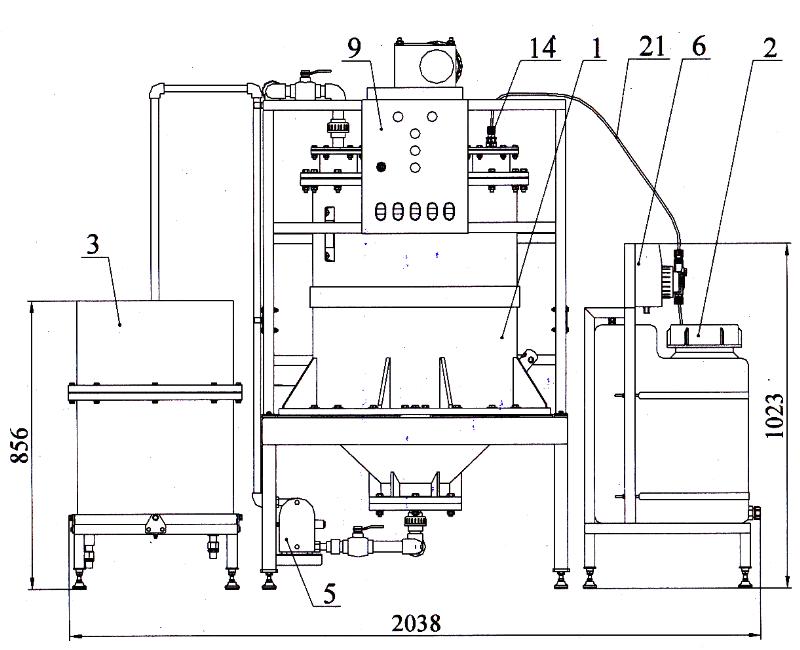

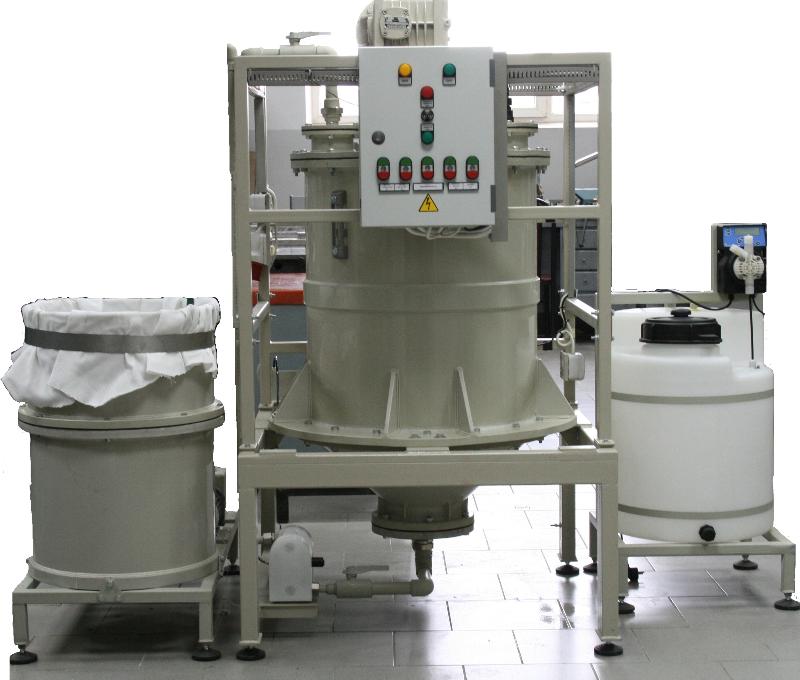

Вид спереди |

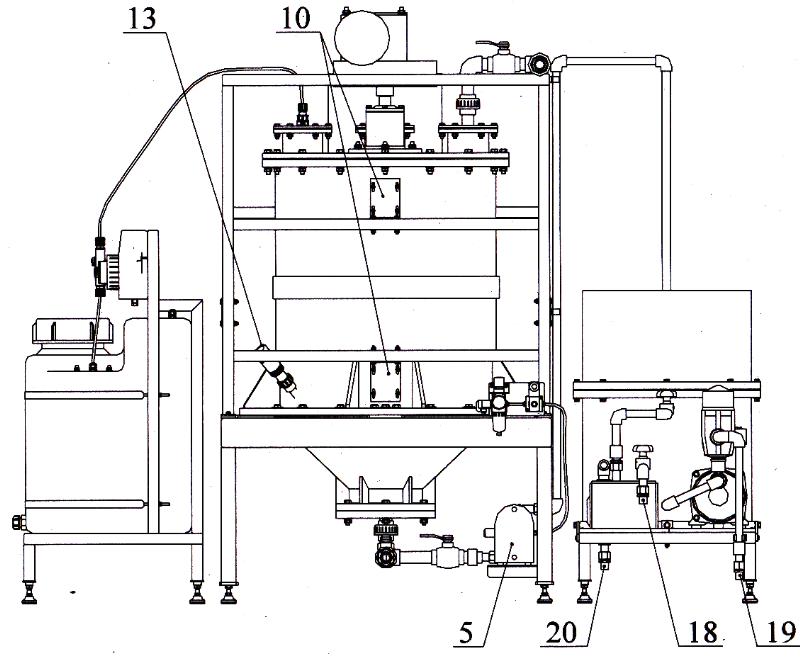

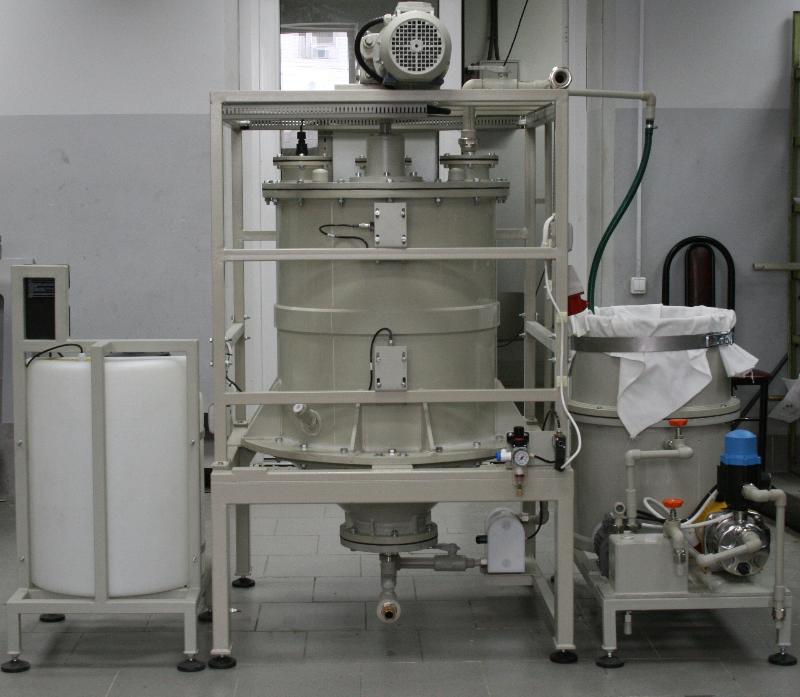

Вид сзади |
Технологические характеристики оборудования соответствуют следующим условиям:
В качестве очистки предлагается технология вакуумного фильтрования – с помощью нутч-фильтра.
Нутч-фильтры – это механические фильтры периодического действия для сбора и промывки в виде осадка различных взвешенных веществ, являющихся целевым продуктом, либо для очистки жидкого целевого продукта от взвешенных веществ.
Нутч-фильтры, работающие под вакуумом, представляют собой открытый цилиндрический резервуар с плоским дном, на которое укладываться фильтрующий материал. Суспензия заливается в фильтр сверху, а с противоположенной стороны дна под фильтрующим материалом создается вакуум, под действием которого происходит разделение (выделение, отделение) твердой фазы суспензии (осадок) и жидкой фазы.
Образующиеся стоки попадают в приемную емкость, в которую дозируется реагент для поддержания рН среды. В кислых и щелочных растворах ионы металлов выпадают в осадок. При этом ионы металлов переходят в нерастворимую форму (гидроксидов).
Приемная емкость оборудована мешалкой.
Из приемной емкости насосом стоки периодически подаются на нутч-фильтр, где будет происходить разделение твердой и жидкой фракции.
Фильтрат (очищенные стоки) насосом отводится в канализацию, а осадок - периодически удаляется на утилизацию.
Фильтрат содержит концентрацию материалов ниже допустимых параметров их ПДК.
Степень очистки – 0,05 мг/л.
В объем поставки входит:
- система очистки стоков (приемная емкость, насосное оборудование, нутч-фильтр, дозирующая станция);
- соединительные трубопроводы в пределах поставляемой установки до соединительных фланцев на подающих/отводящих трубопроводах исходных и очищенных стоков;
- разводка силовых и контрольных кабелей, подключенных к шкафу управления;
- технологическая схема установки;
- монтажные схемы;
- электрические схемы и автоматизация;
- паспорт и инструкции по эксплуатации и техническому обслуживанию;
- документация поставщиков комплектующих

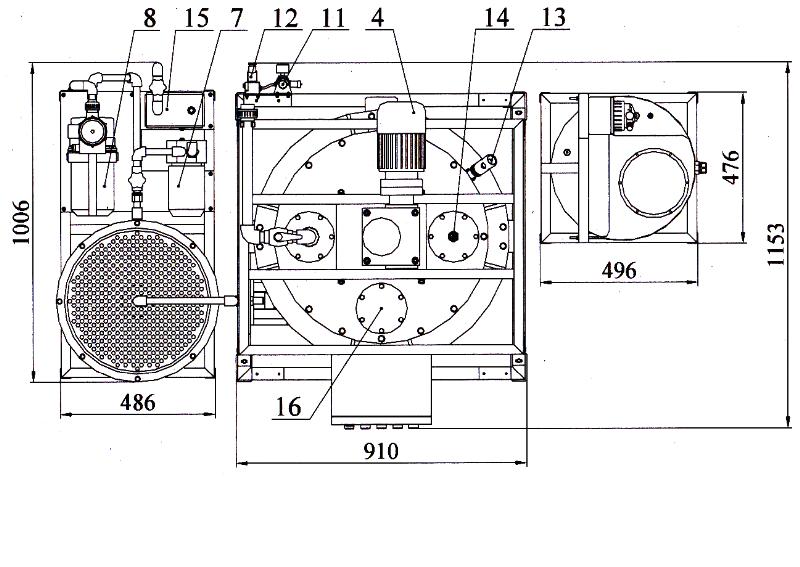

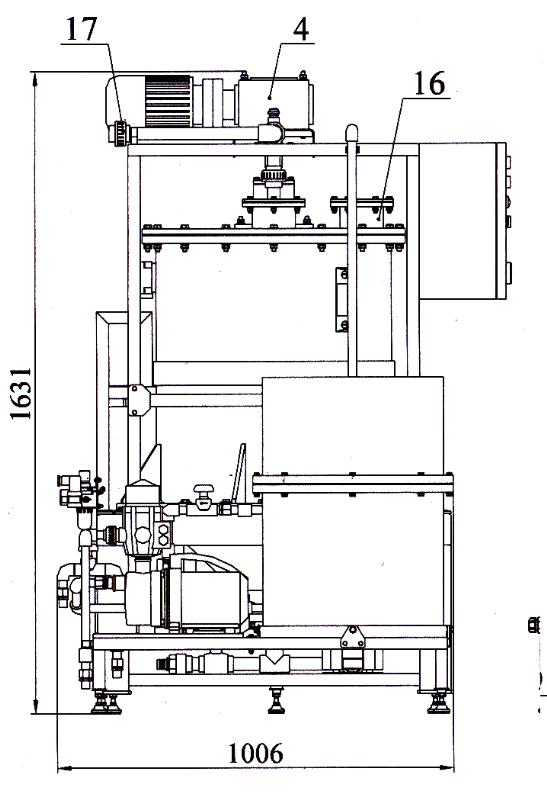

Монтажная схема системы очистки стоков |
