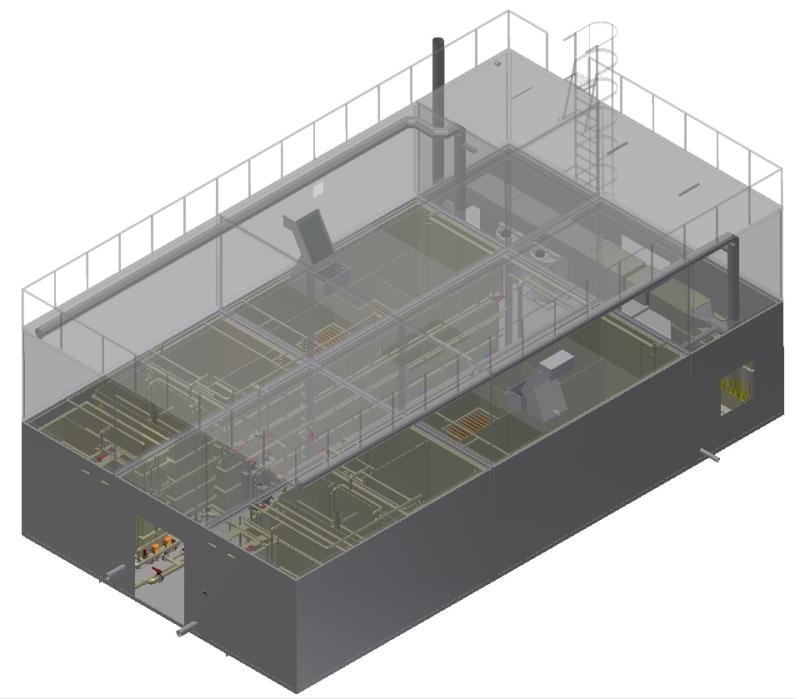

Станция биологической очистки (модель КОС, Марка V3)
Назначение оборудование.
Станция предназначена для очистки хозяйственно-бытовых стоков до норм сброса в водоемы рыбохозяйственного назначения.
Экспертное заключение № 1010. Станции биологической очистки серии "КОС"
Состав оборудования.
Модуль очистных сооружений бытовых сточных вод (Марка V3, модель БСВ-СД-75) производительностью 75 м3/сут
Общая производительность реализуемой станции зависит от количества выбранных модулей. Пример: 2 (Два) модуля модели БСВ-СД-55 + 1 (один) модуль модели БСВ-СД -75 + 2 (два) модуль модели БСВ-СД-175 производительность станции составляет 535 м3/сут.
Технологические схемы
(для увеличения нажми на картинку ниже)
Модуль биологической очистки (Модель БСВ-СД-55, марка V3) производительностью 55 м3/сут |
№
п/п | Наименование оборудования | Технические характеристики | Кол-во |
1 | Погружной насос КНС | Q=5 м3/час Н=10 м.вод.ст. | 2 раб (1 раб, 1 рез) |
2 | Погружной насос подачи сточных вод из усреднителя в первичный отстойник | Q=2,5 м3/час Н=5 м.вод.ст. | 2 (1 раб, 1 рез) (включается при выходе из строя 1-го насоса) |
3 | Погружной насос откачки осадка из первичного отстойника | Q=2,5 м3/час Н=5 м.вод.ст. | 2 (1 раб, 1 – на складе) |
4 | Воздуходувка подачи воздуха в усреднитель | Q=40 м3/час Н=3,5 м.вод.ст. | 2 (1 раб, 1 хол рез) |
5 | Воздуходувка подачи воздуха в минерализатор | Q=3 м3/час Н=3,5 м.вод.ст. | 2 (1 раб, 1 хол рез) |
6 | Воздуходувка подачи воздуха на аэрацию биотенка и биореактора | Q=30 м3/час Н=3,5 м.вод.ст. | 2 (1 раб, 1 хол рез) |
7 | Погружной насос возвратного ила | Q=2,5 м3/час Н=5 м.вод.ст. | 2 (1 раб, 1 на складе) |
8 | Погружной насос избыточного ила | Q=2,5 м3/час Н=5 м.вод.ст. | 2 (1 раб, 1 – на складе) |
9 | Насос подачи стоков на адсорбционные фильтры | Q=2,5 м3/час Н=25 м.вод.ст. | 2 (1 раб, 1 рез) (включается, при выходе из строя 1-го насоса) |
10 | Насос подачи промывной воды на адсорбционные фильтры | Q=15 м3/час Н=25 м.вод.ст. | 2 (1 раб, 1 рез) (включается, при выходе из строя 1-го насоса) |
11 | Расходомер электромагнитный на трубопроводе подачи сточных вод на адсорбционные фильтры | Ду 25 | 1 |
12 | Расходомер электромагнитный на трубопроводе промывной воды на адсорбционные фильтры | Ду 50 | 1 |
13 | Расходомер электромагнитный на сброс очищенной и обеззараженной сточной воды (расход сбрасываемых стоков) | Ду 50 | 1 |
14 | Насосная станция подачи воды на технологические нужды | Q=1,5 м3/час Н=40 м.вод.ст. | 2 (1 раб, 1 – на складе) |
15 | Погружной насос подачи осадка на мешковую сушилку | Q=1,5 м3/час Н=5 м.вод.ст. | 2 (1 раб, 1 – на складе) |
16 | УФ-установк | Q=2,5 м3/час | 2 (1 раб, 1 – рез) |
17 | Бак коагулянта с системой аэрации | V=200 л | 1 |
18 | Насос дозатор раствора коагулянта | Q=5 л/час Н=30-40 м.вод.ст. | 2 (1 раб, 1 – на складе) |
19 | Бак флокулянта с мешалкой | V=100 л | 1 |
20 | Насос дозатор флокулянта | Q=50 л/час Н=30-40 м.вод.ст. | 2 (1 раб, 1 – на складе) |
21 | Мешковая сушилка (на 3 мешка) | Q=75 кг/сут Вл=80% | 1 компл |
22 | Осветлительно-сорбционный фильтр | Q=2,5 м3/час | 2 |
23 | Электрокотел подогрева воды в биотенке | W=12 кВт U=380 В | 1 |
Модуль очистных сооружений бытовых сточных вод (Модель БСВ-СД-75, марка V3) производительностью 75 м3/сут |
Модуль очистных сооружений бытовых сточных вод (Модель БСВ-СД-175, марка V3) производительностью 175 м3/сут |
№
п/п | Обозначение | Наименование | Кол-во |
| ЛНГА-60.02.02.00.00 | Блоком емкостей очистных сооружений бытовых сточных вод зоны свбодного доступа | 1 |
| Составные части изделия | ||
1 | УФС-20 | Устройство фильтрующее самоочищающееся | 2 |
2 | ЛНГА-60.02.02.02.000, ЛНГА-60.02.02.02.000-01 | Аэробный стабилизатор совмещенный с денитрификатором и 1-я секция аэротенка-нитрификатор | 2 |
3 | ЛНГА-60.02.02.14.000-01 ЛНГА-60.02.02.14.000-02 | Аэротенк-нитрификатор 2-я секция | 2 |
4 | ЛНГА-60.02.02.14.000 | Аэротенк-нитрификатор 3-я секция | 2 |
5 | ЛНГА-60.02.02.04.000 ЛНГА-60.02.02.04.000-01
| Вторичный отстойник | 2 |
6 | ЛНГА-60.02.02.05.000, ЛНГА-60.02.02.05.000-01 | Биореактор | 2 |
7 | ЛНГА-60.02.02.06.000, ЛНГА-60.02.02.06.000-01 | Безнапорный фильтр | 2 |
8 | ЛНГА-60.02.02.07.000, ЛНГА-60.02.02.07.000-01 | Установки ультрафиолетового обеззараживания УОВ | 2 |
9 | ЛНГА-60.02.02.09.000 | Установка реагентного хозяйства | 1 |
10 | ЛНГА-60.02.02.13.000 | Установка обезвоживания на мешковых фильтрах | 1 |
11 | ЛНГА-60.02.02.11.000 | Установка флокуляционного хозяйства | 1 |
12 | ЛНГА-60.02.02.10.000 | Вертикальный илоуплотнитель | 1 |
13 | - | Насосное оборудование | 1 |
14 | - | Воздуходувное оборудование | 1 |
15 | СВМ-32 | Счетчик холодной и горячей воды | 1 |
16 | Акрон 02-02 | Расходомер | 1 |
17 | ЛНГА-60.02.03.00.000 | Приточнач система П2 | 1 |
18 | ЛНГА-60.02.04.00.000 | Вытяжная система В2 | 1 |
19 | ЛНГА-60.02.02.15.000 | Здание биологической очистки | 1 |
20 | 00GQD95JH001 | Центральный щит управления | 1 |
21 | 00GQA94JH003 | Шкаф УФ | 1 |
22 | 00GQA94JH004 | Шкаф УР | 1 |
23 | - | Комплект кабельной продукции подключения оборудования | 1 |
24 | - | Комплект трубопроводов обвязки оборудования с запорной арматурой | 1 |
25 | ВР 80-75-3,15 | Вентилятор радиальный с эектродвигателем асинхронным | 1 |
