Установок химического никелирования

Назначение: установка химического никелирования предназначена для химического никелирования деталей сложной конфигурации из углеродистых и коррозионностойких сталей, алюминия, титана, меди и сплавов на их основе с многократным использованием раствора.

Установка химического никелирования (исполнение - сталь) марка V3

Технические характеристики

Параметры

Значение

Производительность, (м2/ч)

1,0

Скорость осаждения покрытия, мкм/мин

15

Поверхность одновременно покрываемых деталей, м2

2,0

Вес деталей, одновременно завешиваемых на механизм качания, кг,

20

Общий объем ванны, л

300

Объем рабочей зоны, л

200

Внутренние размеры рабочей зоны (ДхШхГ), мм

1000х500х450

Обогрев (через стенки), ТЭН,оС

450

Контроль температуры (на стенках и в растворе), оС

двухканальный

Температура раствора в рабочей зоне, оС

90

Бортовой отсос с переходом на воздуховод (задняя стенка ванны)

переход на воздуховод

d=160 мм

Водоотвод отработанного раствора с вентилем (нижняя часть ванны)

ВДХ 25/10

Время разогрева раствора до рабочей температуры, мин

60

Объем корректировочного бака, л

50

Подача корректировочного раствора

насос

Подача раствора аммиака

насос

Максимальные габариты покрываемой детали (ДхШхГ), мм

850х400х320

Напряжение переменного трехфазного тока частотой 50 Гц, В

380

Давление технического водопровода, МПа

0,1

Потребляемая мощность, кВт

25

Габариты установки, (ДхШхГ), мм

1600х1200х1350

Габариты ванны-реактора, (ДхШхГ), мм

1000х500х650

Масса установки, кг

300

Комплект поставки

 - Установка химического никелирования 2шт.
 - вентиль ВДХ 25/10 (для слива отработанного электролита на станцию очистки) - 2шт.

 1

 2

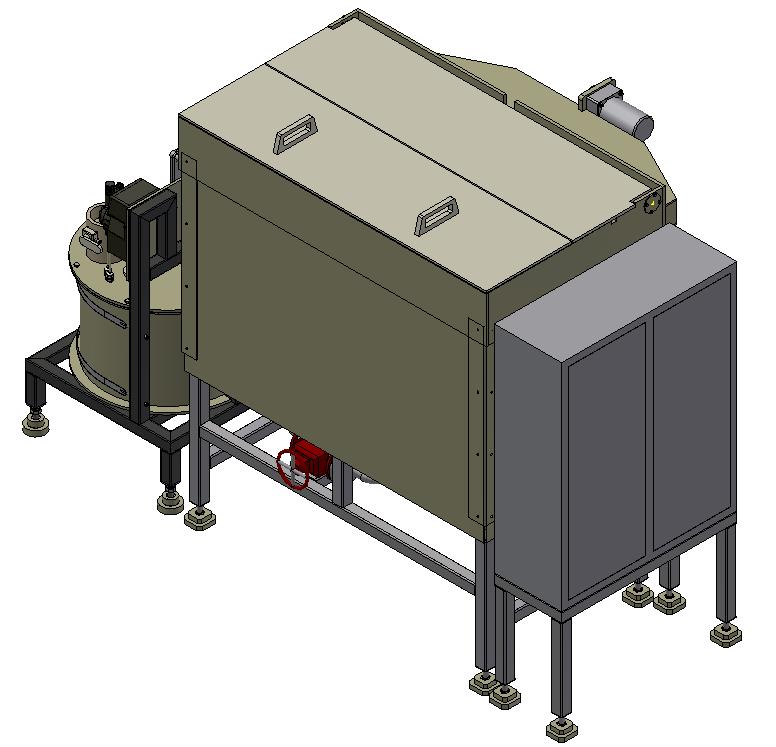

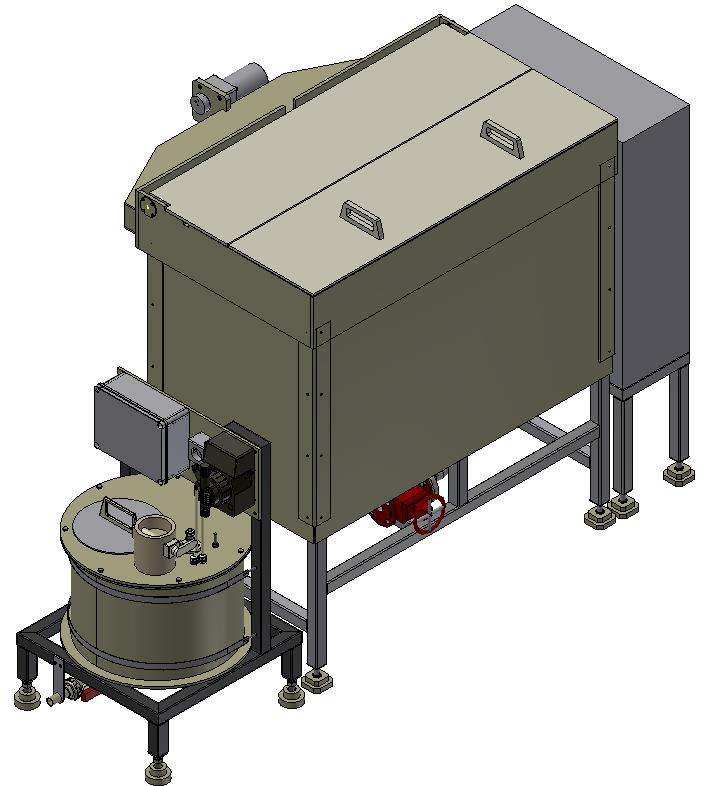

Установка химического никелирования (исполнение - сталь)

Установка химического никелирования (титан) марка V3

№ п/п



Наименование

оборудования

Наименование
параметра.
Значение

Ед.

изм


Основные параметры и размеры:
1
Модуль химического никелирования
Технические характеристики
Диаметр выходного патрубка под вентиляцию
Диаметр сливного патрубка водяной рубашки
Диаметр входного патрубка водяной рубашки
Диаметр сливного патрубка технологического раствора
Расстояние между центрами опор (с лицевой и задней стороны модуля)
250
3/4
1/2
3/4

730
мм
дюйм
дюйм
дюйм

мм
Технические характеристики
Габаритные размеры:
Длина
Ширина
Высота (с учётом опор)

Габаритные размеры ванны-реактора:
Длина
Ширина
Глубина (рабочей зоны)
Диаметр опоры
Расстояние между центрами опор (с боковой стороны модуля)

1500
950
1170


550
500
550
80
800

мм
мм
мм


мм
мм
мм
мм
мм

2
Электрошкаф управления
Технические характеристики
Габаритные размеры с каркасом:
Длина

Ширина

Высота

1000

800

1500

мм

мм

мм

Основные технико-экономические и эксплуатационные показатели:
3
Модуль химического никелирования
Технические характеристики
Нагрев

Способ обогрева


Окисная плёнка на внутренних стенках ванны-реактора

Метод сохранения окисной плёнки на внутренних стенках ванны-реакторе
Электронагреватель

через стенку ванны-реактора

наличие


анодная защита
-

-


-


-

Технические характеристики

Максимальная температура в рабочей зоне

Время разогрева до рабочей температуры

Максимальный вес

95

120

500

0С

мин.

кг

3

4

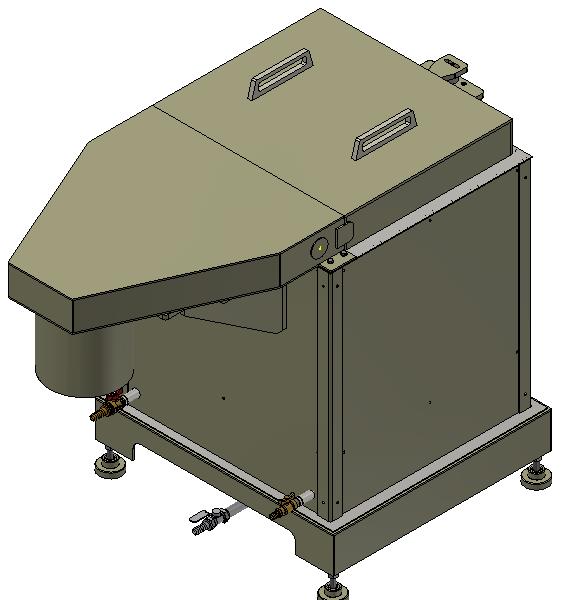

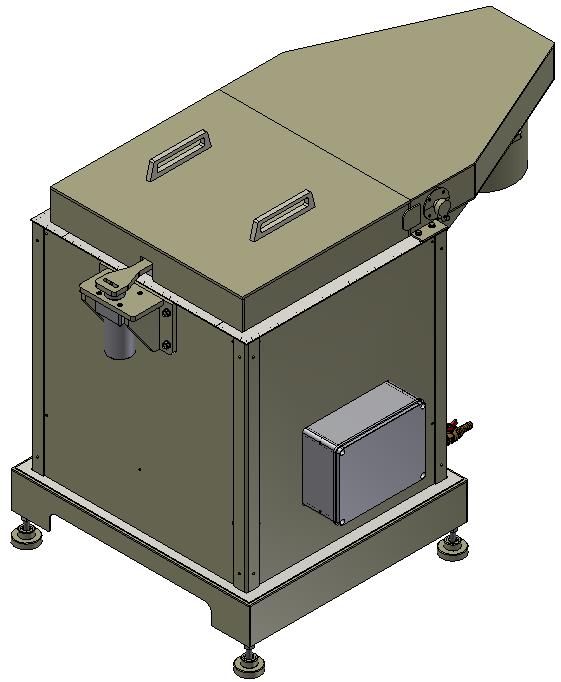

Установка химического никелирования (исполнение - титан)
