Установка приготовления и дозирования флокулянта

1

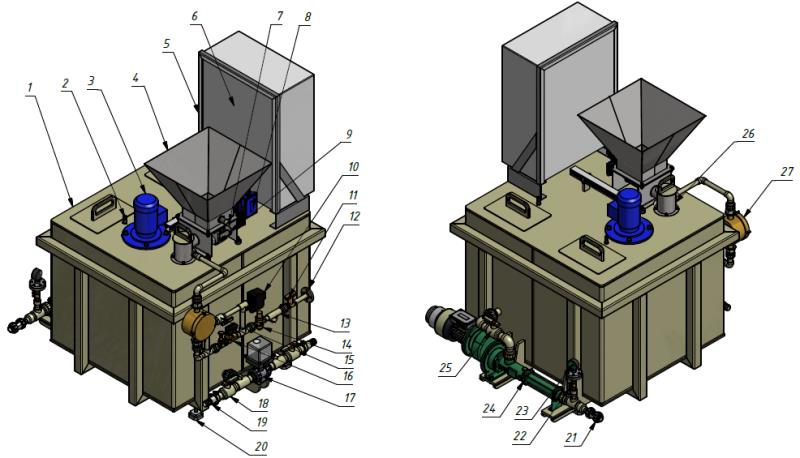

 Общий вид установки с основными составными частями

 1- Емкость; 2 – Ультразвуковой датчик уровня; 3 – Электромешалка; 4 – Бункер; 5 – Рама электрошкафа; 6 – Электрошкаф; 7- Датчик сухого наличия сухого вещества; 8 – Мотор-редуктор шнекового дозатора; 9 – Микровибратор; 10 – Реле давления РДМ-5; 11 – Бронзовый кран с Т-рукоятью; 12 – Фланец подключения воды ДУ 25; 13 – Фильтр сетчатый; 14 – Редуктор давления; 15 – Кран шаровой (КШ2); 16 –Клапан электромагнитый (КЭМ); 17 – Клапан с сервоприводом (КСП); 18 – Кран шаровой (КШ3,КШ4); 19 – Штуцер сливной; 20 – Опора;  21 -  Обратный клапан ПВХ; 22 – Кран бронзовый (КШ6); 23 – Манометр; 24 – Винтовой насос-дозатор; 25 – Кран шаровой (КШ5); 26 – Узел смачивания; 27 – Расходомер импульсный (РИ).

Массово-размерные характеристики УПДФ

 п\п

Параметр

Значение параметра

Примечание

1.

Габаритная длина, мм

1500



2.

Габаритная ширина, мм

1250



3.

Габаритная высота, мм

1900



4.

Масса, кг

350

Без электропроводки и наполнения растворами

5.

Внутренние размеры двухкамерной корпуса (ДхШхВ), мм

950х1060х800



6.

Внутренняя ширина одной секции, мм

522,5



7.

Рабочий объём двухкамерной емкости, л

700



8.

Объём одной секции, л

0.397



Технические характеристики УПДФ.

№ п/п
Наименование параметра
Значение параметра
1.
Габаритные размеры ДхШхВ, мм, не более
1250х1500х1900
2.
Материал корпуса ёмкости
Полипропилен
3.
Материал трубопроводной обвязки
Полипропилен
4.
Производительность по готовому раствору не менее
Q=1000 л/ч

5.
Число установленных винтовых насосов
1 шт.
6.
Частота вращения мешалки не менее
Частота вращения на выходе 900 об/мин при 50Гц
7.
Число электромешалок
1 шт.
8.
Тип датчика уровня
Ультразвуковой
9.
Частота вращения шнека дозирующего сухой флокулянт не более
Частота вращения на выходе 46,5 об/мин при 50Гц
10.
Наружный диаметр шнека дозатора, мм
57
11.
Внутренний диаметр шнека дозатора, мм
22
12.
Шаг шнека дозатора, мм
24
13.
Средняя насыпная плотность флокулянта, кг/ дм3
0,6 – 0,7
14.
Средняя доза сухого флокулянта на один оборот шнека, гр.
41 – 48
15.
Рабочий объем двух секций
 0.07
16.
Масса сухой установки
350 кг
17.
Масса снаряженной установки
1050 кг
18.
Общая мощность установки
1,5 кВт
19.
Производительность шнека дозирующего сухой флокулянт (при насыпной плотности флокулянта 0,6-0,7 кг/дм3) не более
114 – 133 кг/ч
20.
ДУ фланца подключения воды
25
21.
Потребление воды не более
1000 л/ч
22.
Объем бункера сухого флокулянта не менее
40 л
23.
ДУ сливн6ых штуцеров
32
24.
ДУ подключения через обратный клапан дозирования готового раствора к потребителю
20
25.
Степень защиты шкафа управления
IP56



2

Размеры Установки приготовления и дозирования флокулянта.
