Установка щелочного травления с системой регенерации и автоматической поддержкой режимов корректировки растворов

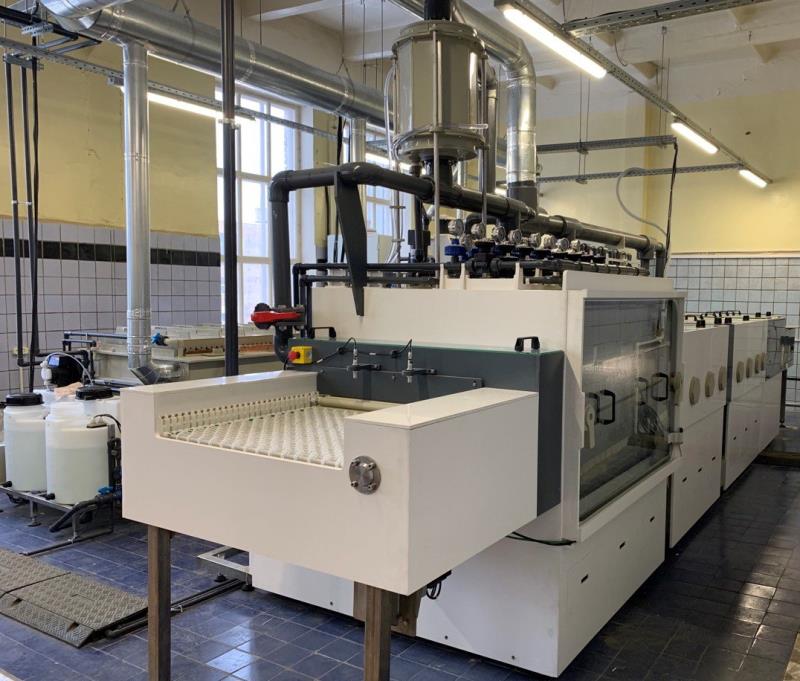

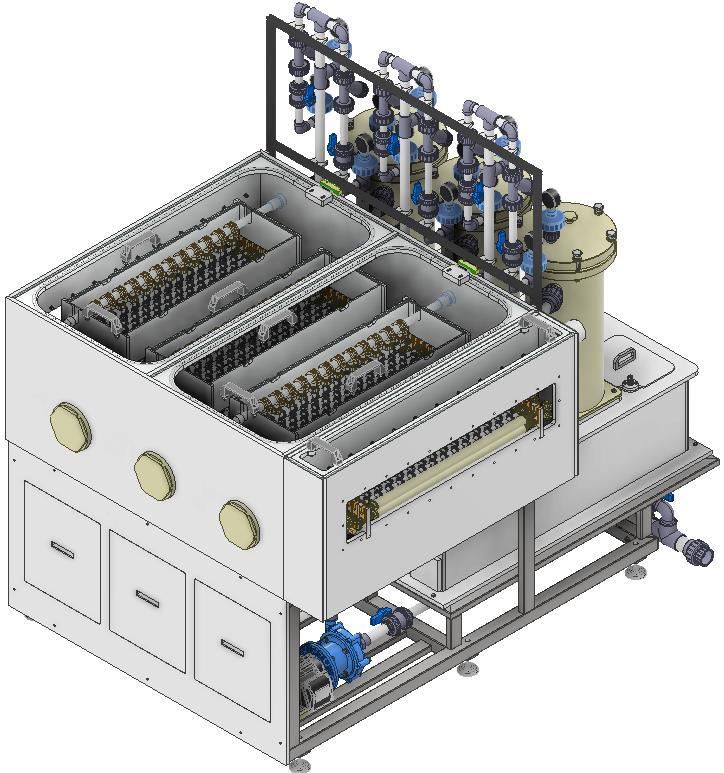

Установка щелочного травления (марка V3, модель ЛЩТ) |
Установка щелочного травления (марка V3, модель ЛЩТ) предназначена травления меди на участках свободных от рисунка топологии печатной платы на заготовках печатных плат. Параллельно работе установки щелочного травления в автоматическом режиме происходит процесс регенерации травильного раствора.
Технические характеристики установки приведены в таблице ниже.
Характеристика | Значение |
Схема процесса | Загрузка => Прецизионное травление => Промывка в свежем растворе => Трехкаскадная промывка => Промывка свежей водой => Сушка => Выгрузка |
Травильный раствор | Медно-аммиачныйна основе хлорноймеди |
Материал корпуса | Все модули кроме сушки и выгрузки – НПВХ; Модули сушки и выгрузки – нержавеющая сталь. |
Управление работой установки | PLCконтроллер, сенсорныйэкран |
Корректировка рН травильного раствора | Водным раствором аммиака |
Размер заготовки: min, мм max, мм | 150х150 610х610 |
Толщина заготовок: min, мм max, мм | 0,1 4,0 |
Скорость конвейера, м/мин | 0,5-4,0 |
Фактор травления (высота проводника/ ширина проводника/ширина зазора) (70мкм/100мкм/100мкм), ед. | высота проводника 70мкм ширина проводника 100мкм ширина зазора 100мкм |
Диаметр роликов, мм | 32 |
Расстояние между роликами, мм | 25 |
Эффективная ширина конвейера, мм | 650 |
Расход воды л/мин (промывка) | 8 |
Расход воды л/мин (охлаждение) | 20 |
Давление охлаждающей воды, бар | 3,0 |
Электропитание | 380в, 50Гц, 31,5 кВт |
Габаритные размеры (ДхШхВ), мм | 7400х2050х2640 |
Количество независимых рядов форсунок в верхнем коллекторе модуля травления и его ориентация, ряды расположены вдоль направления движения конвейера | 8 |
Количество независимых рядов форсунок в нижнем коллекторе модуля травления и его ориентация, ряды расположены вдоль направления движения конвейера | 8 |
Независимая регулировка давления и манометры на каждый ряд форсунок | Наличие |
Во всех коллекторах процессорных модулей перед подачей раствора на форсунки дополнительный встроенный фильтр | Наличие |
Ориентация конвейера горизонтальное | Наличие |
Направление конвейера слева на право | Наличие |
Вакуумные отсосы с поверхности заготовки для избегания эффекта лужи | Наличие |
Крепление форсунок байонетное | Наличие |
Подогрев и охлаждение раствора в модуле травления | Наличие |
Датчики уровня раствора в каждом баке для защиты от работы в сухую | Наличие |
Система местных отсосов с регулируемыми шиберами объединена в единый коллектор с туманоуловителем | Наличие |
Система трубопроводов, обеспечивающих работоспособность линии травления | Наличие |
Система электрических коммуникаций, обеспечивающих работоспособность линии травления | Наличие |
Выключатели аварийной остановки линии | Наличие |
Система фильтрации: фильтр-насос, мешочные фильтры, фильтр-сетки | Наличие |
Система циркуляции: насос циркуляции, патрубки циркуляции | Наличие |
Контроль температуры в модуле сушки | Наличие |
Датчик определения наличия заготовок | Наличие |
Система автоматического дозирования растворов | Наличие |
Раздельная система слива, один патрубок – химический, второй патрубок – для промывной воды | Наличие |
Режим уменьшенного энергопотребления при отсутствии заготовки на конвейере | Наличие |
Комплектация установки перечислена в таблице ниже
|
|
|

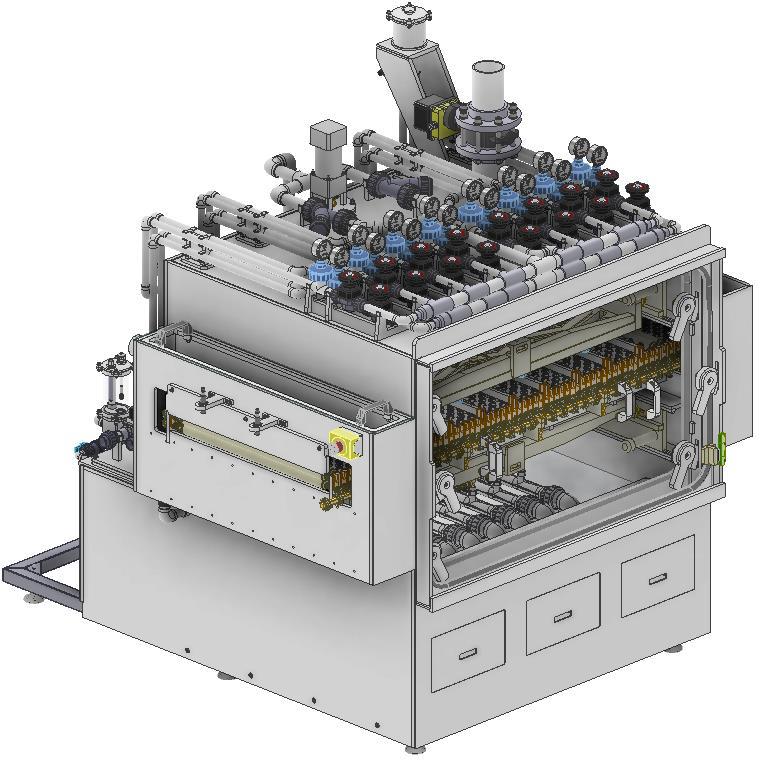

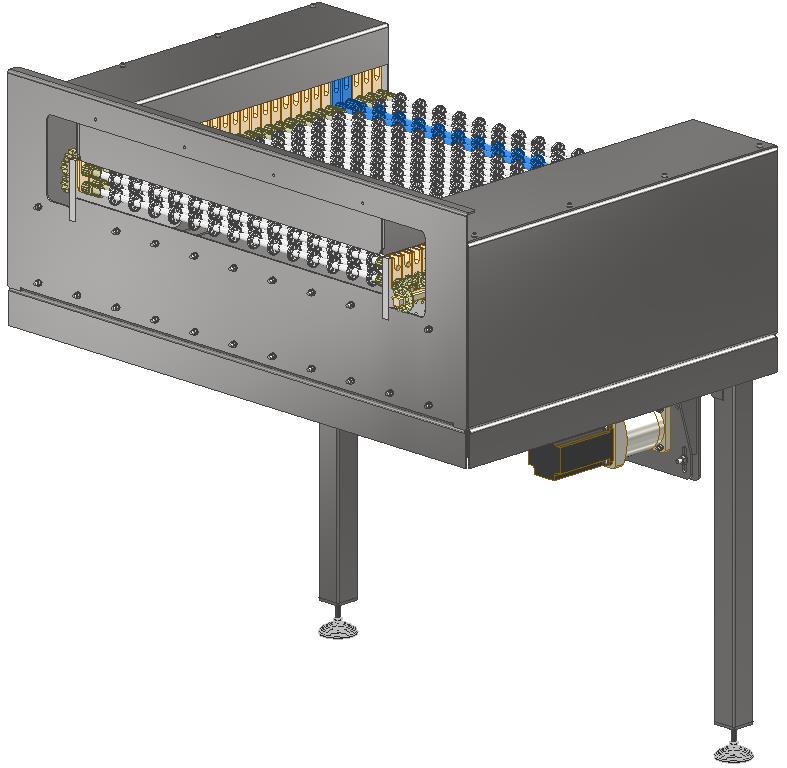

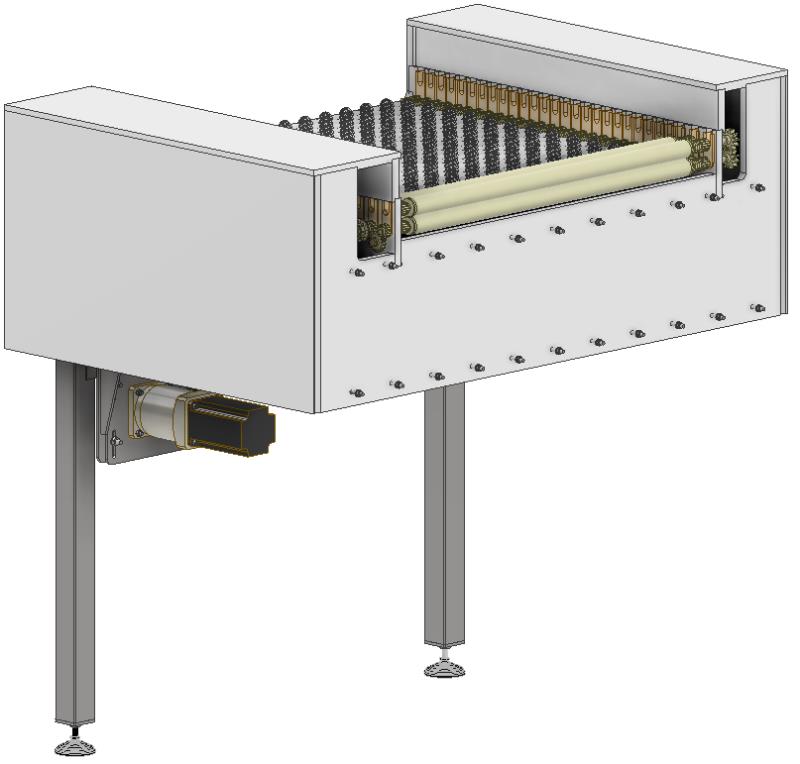

Модуль загрузки | Модуль прецизионного травления |
|
|
|

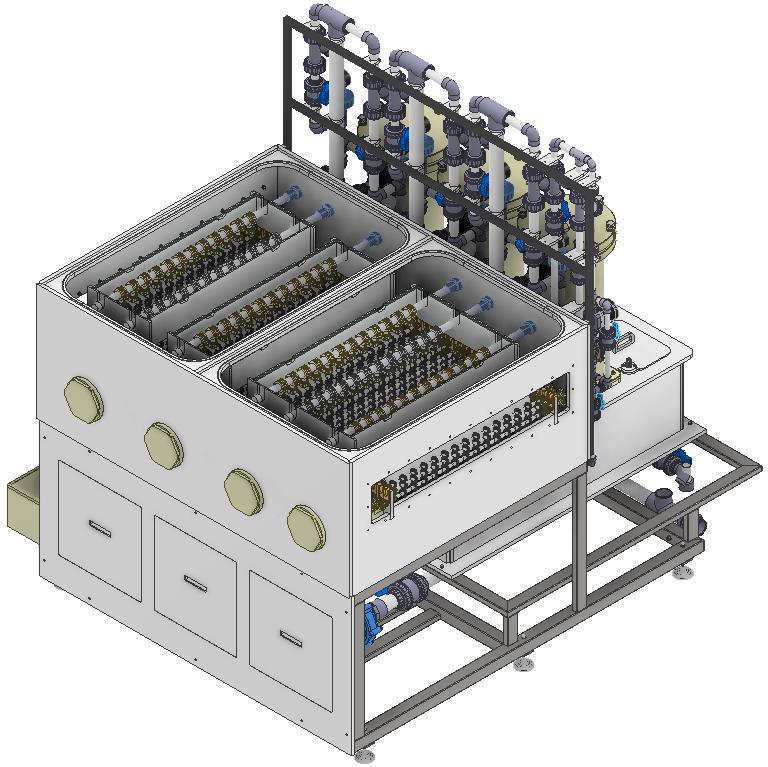

Модуль аммиачной промывки | Модуль трехкаскадной холодной промывки |
|
|
|

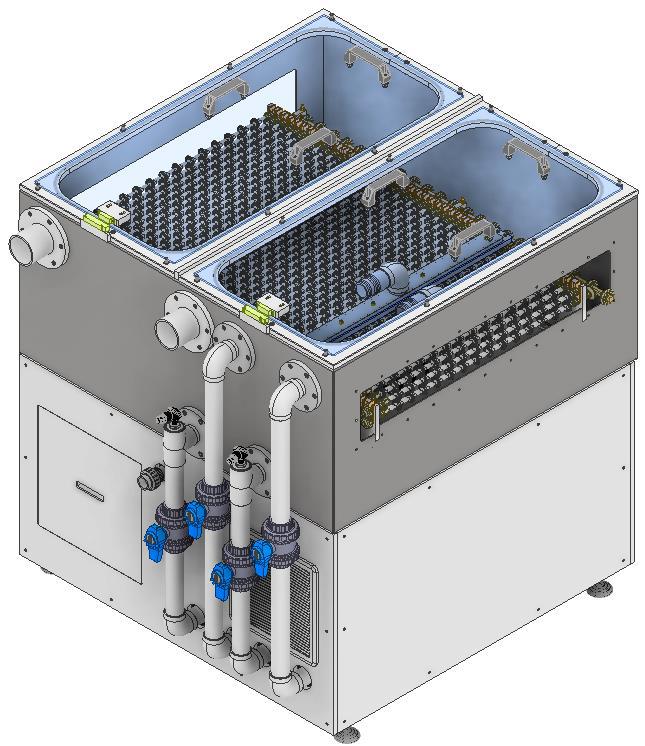

Модуль сушки | Модуль выгрузки |
№ п./п. | Наименование | Кол-во (шт.) |
1. | Установка щелочного травления (марка V3, модель ЛЩТ) в составе: - Модуль загрузки (1шт.); - Модуль прецизионного травления (1шт.); - Модуль аммиачной промывки(1шт.); - Модуль трехкаскадной холодной промывки (далее 3хКП) (1шт.); - Модуль сушки(1шт.); - Модуль выгрузки (1шт.); - Станция дозирования(1шт.); - Шкаф управления установкой щелочного травления(1шт.) | 1 |

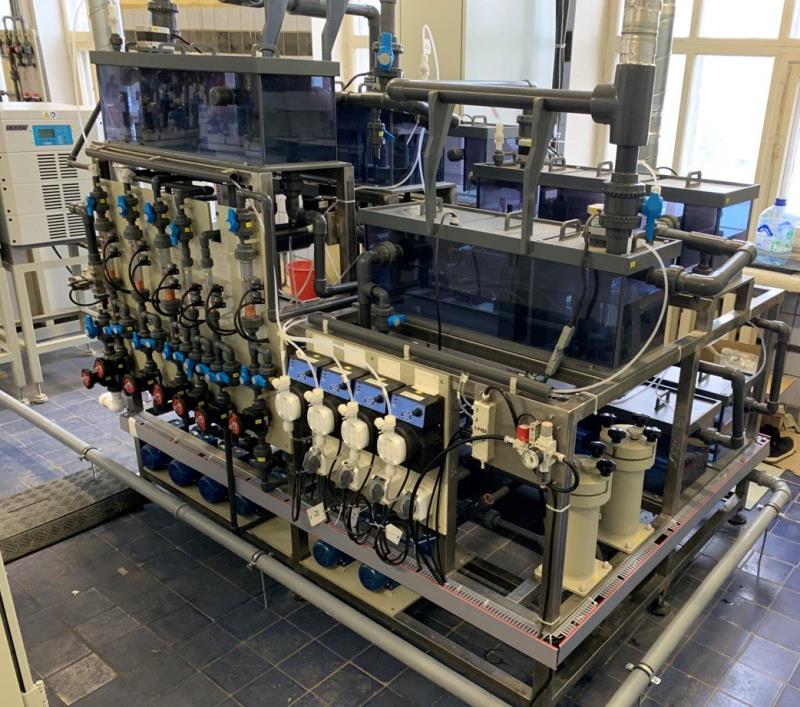

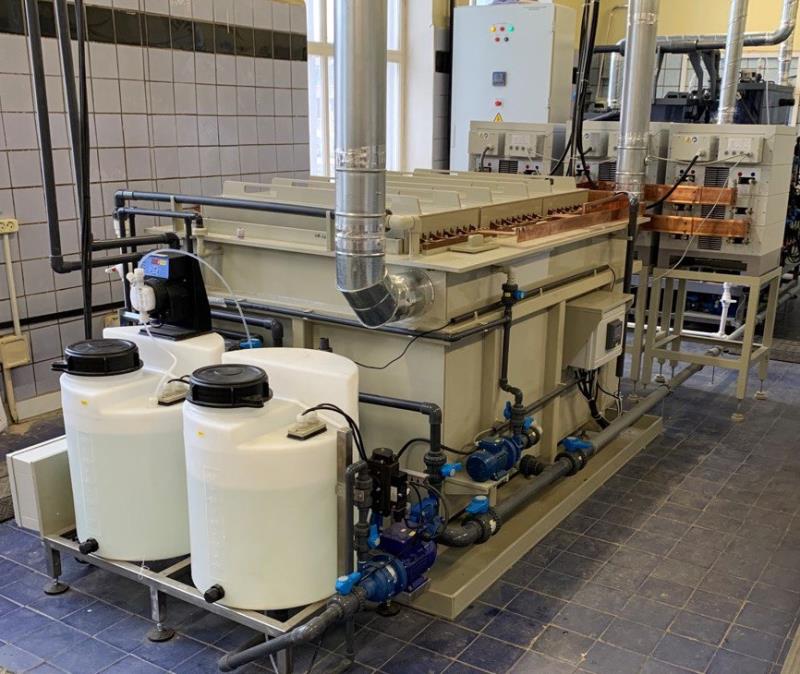

Установка регенерации (марка V3, модель УРР.Э)
Установка регенерации (марка V3, модель УРР.Э) предназначена для регенерации травильного раствора, поступающего с установки щелочного травления печатных плат. Процесс регенерации травильного раствора происходит в автоматическом режиме параллельно с работой установки щелочного травления.
Технические характеристики установки приведены в таблице ниже.
Характеристика | Значение |
Принцип регенерации травильного раствора: жидкостная экстракция меди из аммиачного раствора – электролиз (получение чистой 99,99% катодной меди) | Наличие |
Схема процесса | Экстракционный модуль => Электролизный модуль |
Режим работы | Автоматический |
Производительность регенерации, кг/час | 2 |
Точность поддержания меди в растворе травления, г/л | +/-5 |
Точность поддержания рН в растворе травления, ед. | 0,1 |
Выпрямительные модули FLEX KRAFT 22,5 кВт с комплектом соединительных кабелей, шт. | 3 |
Пульт управления с сенсорным экраном, индикацией и кнопкой экстренной остановки | Наличие |
Система баков и сообщающихся сосудов из ПВХ, полипропилена и титана | Наличие |
Система насосов для обеспечения циркуляции и перемещения электролита в модуль экстракции и возврата регенерированного раствора травления | Наличие |
Сепараторы из полипропилена, шт | 3 |
Система управления процессом, включения клапанов, насосы, элементы автоматики, PLC | Наличие |
Защита от низкого уровня раствора | Наличие |
Медные токоведущие штанги | Наличие |
Свинцовые нерастворимые аноды | Наличие |
Титановые катоды | Наличие |
Соединительный трубопровод с установкой травления | Наличие |
Габаритные размеры (ДхШхВ), мм | 2200х1700х2500 |
Гальванический модуль (ДхШхВ), мм | 2000х1500х1200 |
Электропитание | 380В, 50Гц, 25 кВт |
Комплектация установки перечислена в таблице ниже

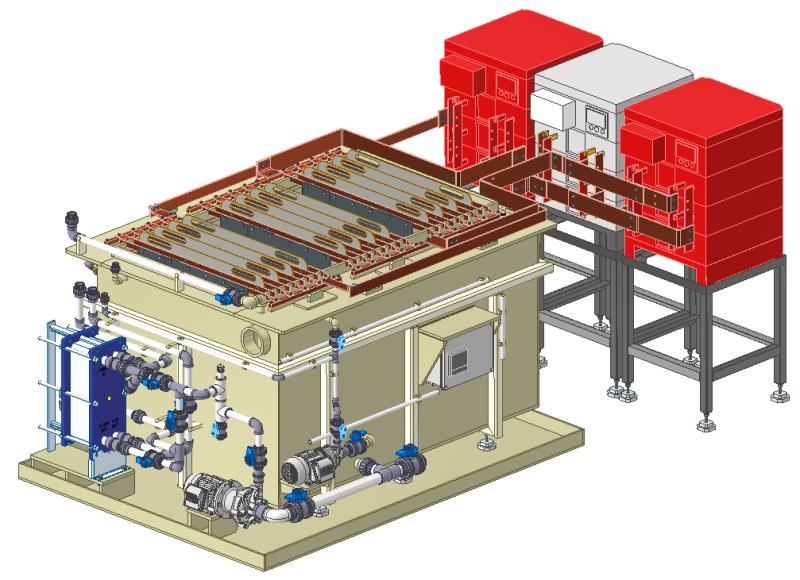

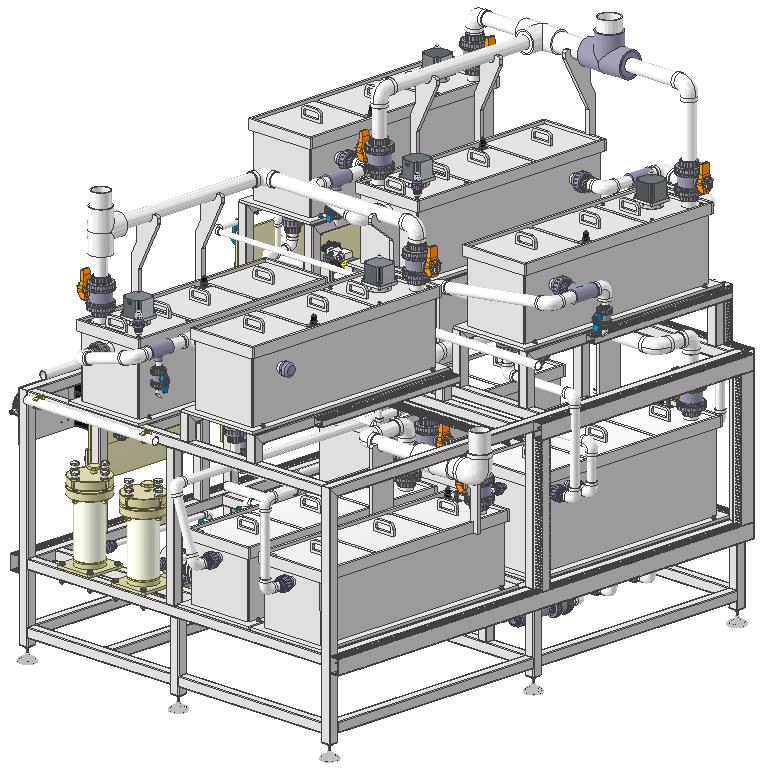

Экстракционный модуль | Гальванический модуль
|
№ п./п. | Наименование | Кол-во (шт.) |
1. | Установка регенерации (марка V3, модель УРР.Э) в составе: - Экстракционный модуль (1шт.); - Гальванический модуль (1шт.); - Выпрямительные модули FLEX KRAFT 22.5 кВт (3шт.) - Шкаф управления установкой регенерации | 1 шт. |
