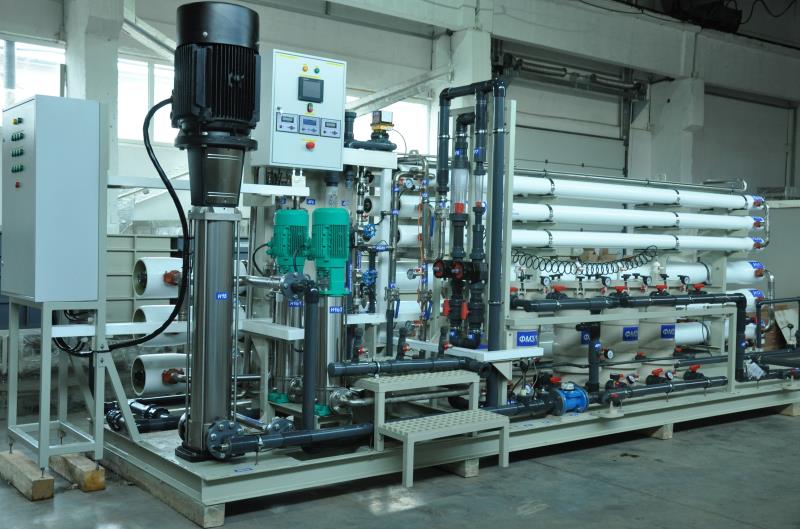

Установка обратноосмотического обессоливания сточных вод
Технические характеристики | Параметры |
Производительность по очищенной воде, м3/ч | 14,8 |
Давление очищенной воды на выходе, бар | не менее 2 |
Рабочее давление первой ступени, бар | 18 |
Рабочее давление второй ступени, бар | 40 |
Время установления рабочего режима, мин. | 15 |
Удельная электропроводность пермеата 1-ой ступени, мкСм/см | не более 10 |
Удельная электропроводность пермеата 2-ой ступени, мкСм/см | не более 100 |
Максимально допустимый перепад давления на мембранных корпусах, бар | 1 |
Потребляемая мощность, кВт | 40 |
Количество мембранных модулей первой ступени, шт. | 18 шт. |
Количество мембранных модулей второй ступени, шт. | 24 шт. |
Количество мешочный микрофильтрационных элементов с рейтингом фильтрации 10 мкм (длиной 0,5 м), шт. | 5 |
Напряжение питания, В (трехфазное, 50 Гц) | 380 |
Габариты, Д х Ш х В | 7000х1950х2305 |
Вес, кг | 2500 |
Обозначение | Наименование | Кол-во, шт. |
1. ЛНГА-33.14.00.00.000 | Узел обратноосматического обессоливания сточных вод в т.ч.: | 1 |
2. ЛНГА-33.05.05.00.000 | Емкость Е 16/1-2 | 1 |
3. ЛНГА-33.05.07.00.000 | Емкость Е 15/1-2 | 1 |
4. ЛНГА-33.14.01.00.000 | Установка механической очистки ФМ2 | 1 |
5. ЛНГА-33.14.01.00.000-01 | Установка механической очистки ФМ3 | 1 |
6. ЛНГА-33.14.02.00.000 | Каркас | 1 |
7. | Мембранный модуль первой ступени включающий в себя: | |
7.1. FL 8040 -450S-6W | - корпус для мембранных элементов первой ступени | 3 |
7.2. BW30HR-440i | - мембранный элемент первой ступени | 18 |
8. | Мембранный модуль второй ступени включающий в себя: | |
8.1. FL 4040 -100S-4W | - корпус для мембранных элементов второй ступени | 6 |
8.2. SW30-4040; SW30HRLE-4040 | - мембранный элемент второй ступени | 24 |
9. КИТ ПНВ 32-14.65.30.380.М | Насос высокого давления первой ступени включая резервные | 3 |
10. MVI 419-1/25/E/3-400-50-2 | Насос высокого давления второй ступени включая резервный | 3 |
11. Щит управления | Щит управления с монтажной панелью | 1 |
12. | Пробоотборник | 18 |
13. ФЖМ-ПП | Фильтр жидкостной мешочный (10 мкм) | 5 |
14. S-ix1.0031.0050 | Статический смеситель | 1 |
15. ELT005 | Датчик уровня pH с держателем электрода | 1 |
16. ТМ310 Т.00 1,5 P=0…10 бар | Манометр | 6 |
17. ТМ310 Т.10 1,5 P=0…40 бар | Манометр общетехнический | 2 |
18. ТМ321 Т.10 1,5 P=0…40 бар | Манометр коррозионно-стойкий | 2 |
19. ТМ310 Т.10 1,5 P=0…100 бар | Манометр общетехнический | 2 |
20. ТМ321 Т.10 1,5 21. P=0…100 бар | Манометр коррозионно-стойкий | 2 |
22. ВСХНд-50 | Счетчик холодной воды с импульсным выходом | 1 |
23. ДТС035Л-Pt100.0,5.60.И. | Датчик температуры | 2 |
24. PC 9 A | Реле давления | 1 |
25. РМ /5G | Реле давления | 2 |
26. ПД100-ДИ10,0-111-1 | Датчик (преобразователь) давления | 4 |
27. СЛ5-04-10Т | Блок контроля параметров водоподготовки комплектно с одним датчиком электропроводности ДЭТ9-10Т | 1 |
28. СЛ21-200 | Блок контроля параметров водоподготовки комплектно с двумя датчика электропроводности ДЭТ9-10 | 1 |
29. СЛ5-04-100Т | Блок контроля параметров водоподготовки комплектно с одним датчиком электропроводности ДЭТ9-100Т | 1 |
30. LZM-25G 0,6-4,2 м3/ч | Расходомер | 1 |
31. LZM-50G 4,8-21,6м3/ч | Расходомер | 1 |
32. LZS-32 0,6-6 м3/ч | Расходомер | 1 |
33. LZS-505-25 м3/ч | Расходомер | 1 |
34. HFPC-3-4 | Расходомер | 1 |
35. HFS-2-10 | Монитор входящего потока | 1 |
36. SI5002 | Датчик потока | 1 |
