КАМЕРА БЕСКОНТАКТНОГО ОБЕЗЖИРИВАНИЯ И ФОСФАТИРОВАНИЯ
Камера предназначена для одновременного обезжиривания и фосфатирования защитного слоя на поверхности изделия.
- Одновременное обезжиривание и фосфатирование деталей (раб.раствор) t=45-70 C, ph= 4-5,5, время=5 мин.
- Холодная промывка, время=5 мин.
- Сушка t= 100-150 С, время= 5 мин.
- Фильтрация (сепарация) от масла.

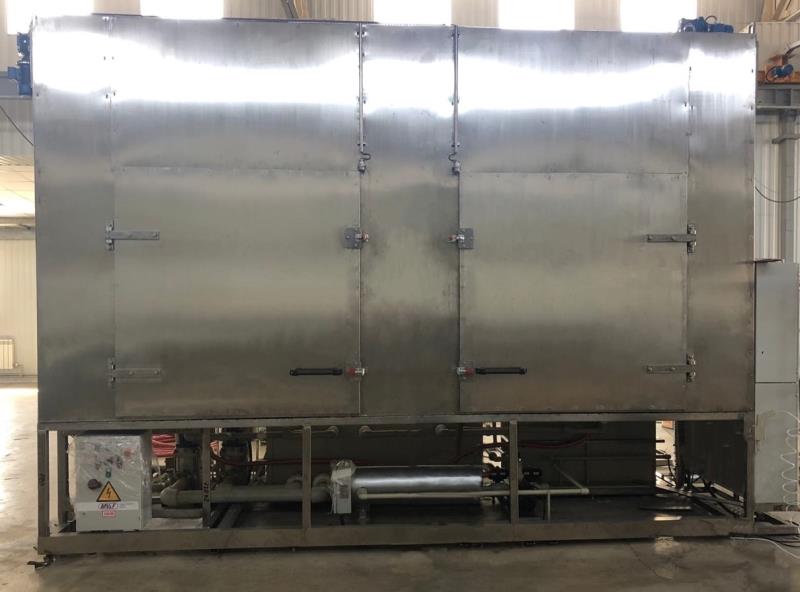

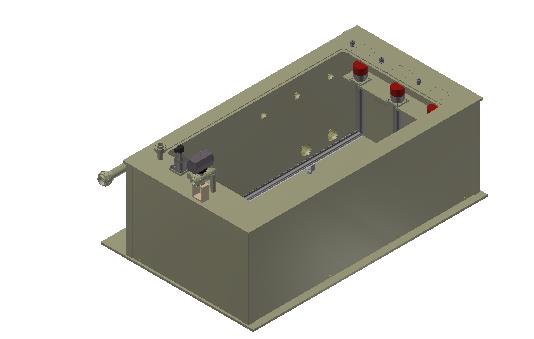

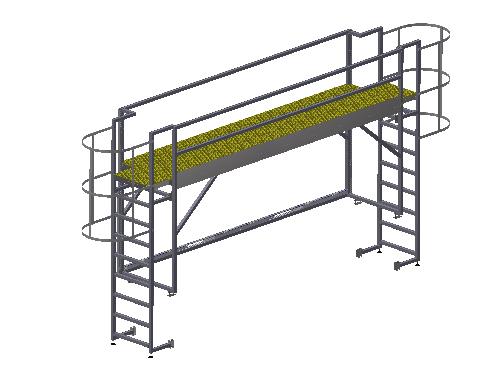

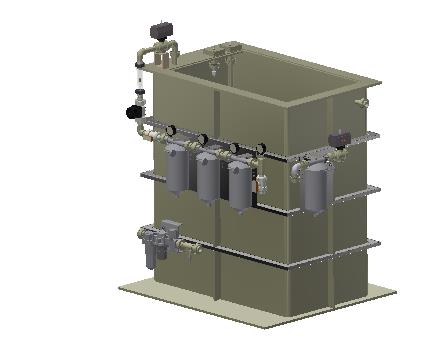

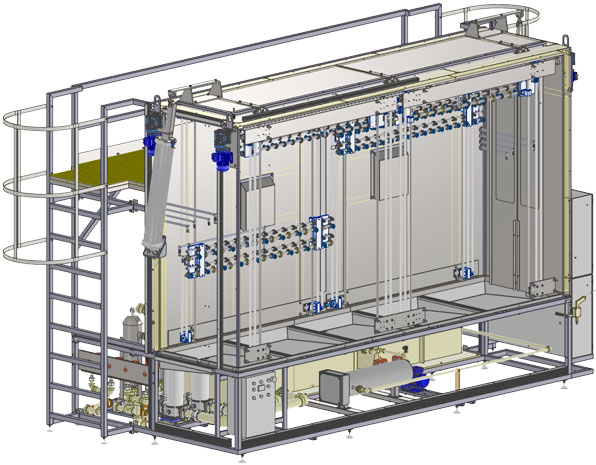

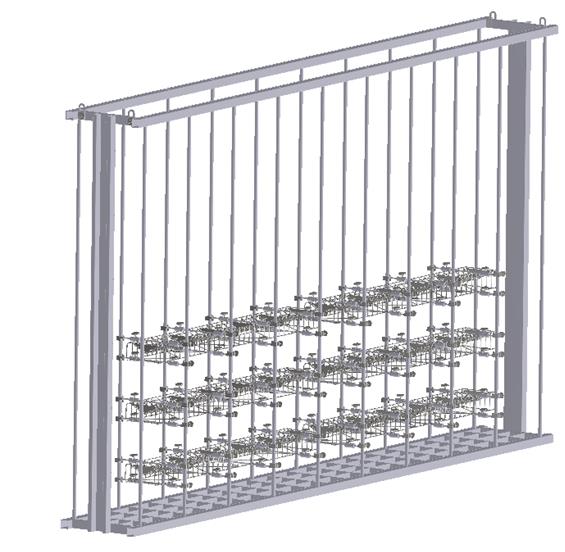

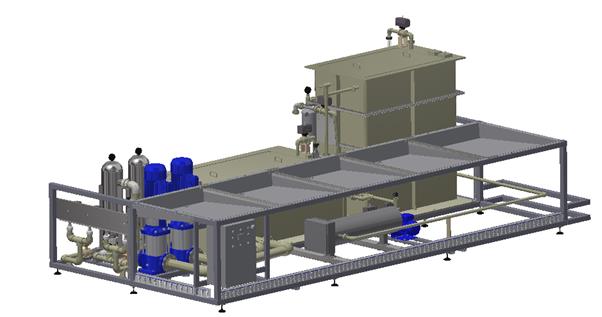

Общий вид установки Площадка обслуживания с ограждением Кассета для изделий Модуль подготовки раствора Бак проточного раствора Бак подготовки раствора
№ п/п
| Наименование характеристики (показателя) | Единица измерения | Значения, характеристики |
I | Габариты и масса | ||
1. | Максимальные габариты обрабатываемых изделий и вес | ||
1.1. | Длина | мм | 4000 |
1.2. | Ширина | мм | 2000 |
1.3. | Толщина | мм | 100 |
1.4. | Вес | кг | 100 |
2. | Максимальные габариты Оборудования | ||
2.1. | Длина | мм | 5000 |
2.2. | Ширина | мм | 2400 |
2.3. | Высота над уровнем пола | мм | 3500 |
II | Технические характеристики | ||
3. | Производительность | цикл/час | 4 |
4. | Производительность (при условии обработки деталей габаритами 4000х2000 мм) | деталей/в смену | 30 |
5. | Объем бака проточного раствора | л | 1000 |
6. | Объем бака подготовки раствора | л | 500 |
7. | Рабочая температура | град | В диапазоне 50-70 С |
7.1. | Точность поддержания температуры раствора | град | ±10 |
7.2. | Время нагрева до 40 С | мин | 90 |
8. | Рабочая температура | град | В диапазоне 50-70 С |
8.1. | Точность поддержания температуры | град | ±10 |
9. | Рабочая температура воздуха, используемого для подачи в ручной пневмопистолет | град | В диапазоне 30-50 С |
9.1. | Точность поддержания температуры | град | ±10 |
10. | Характеристики насоса высокого давления | ||
10.1. | Производительность | м3/час | 40 |
10.2. | Мощность | кВт | 4,5 |
10.3. | Напор | м | 44 |
III | Требования к системе управления | ||
11.
| - сенсорный экран (не менее 10") - автоматическое регулирование и контроль температуры в рабочей зоне и времени обработки; - Отображение на мониторе следующих параметров процесса: а) запрограммированное время операции, а также оставшееся время выполнения операций; б) температура в камере; г) порядковые номера форсунок, используемых в процессе; в) порядковый номер цикла в смену; г) ошибки цикла. Данные параметры процесса сохраняются в отдельном модуле с возможностью передачи информации на USB носитель в виде таблиц, графиков. Объем памяти позволяет хранить данные за период 1 год; - Микрокомпьютер -Доступ к файлам с параметрами процессапо сети ЛВС | наличие
| |
IV | Требования к инженерной инфраструктуре для подключения Оборудования | ||
12. | Электропитание | ||
12.1. | Тип электропитания |
| Трехфазное |
12.2. | Номинальное напряжение | В | 380 ± 10% |
Комплект установки
№ п/п | Наименование | Кол-во |
1. | Камера бесконтактного обезжиривания и фосфатирования | 1 шт. |
2. | Площадка для обслуживания с ограждением и лестницей | 1 комплект |
3. | Бак проточного раствора | 1 шт. |
4. | Бак подготовки раствора | 1 шт. |
5. | Кассета для очищаемых изделий | 2 шт. |
6. | Быстросъемные крепежные элементы для жесткой фиксации очищаемых изделий в кассете | 60 шт. |
7. | Пневмопистолет для ручного обдува | 1 шт. |
8. | ЗИП из расчета на 1 год эксплуатации | 1 комплект |
